Вращающееся магнитное поле
Замечательной особенностью многофазных токов является их способность создавать вращающееся магнитное поле.
Рассмотрим процесс получения вращающегося магнитного поля при помощи трехфазного тока. Для этой цели поместим в пазы стального кольца (статора) три однофазные обмотки (катушки), сдвинутые в пространстве друг относительно друга на 120° (рис. 185). Начала катушек обозначим буквами А, В, С, концы катушек - X, У, Z. Соединим катушки по схеме «звезда» или «треугольник» (на чертеже соединение не показано) и включим катушки в сеть трехфазного тока. Так как обмотки статора представляют собой симметричную нагрузку (величина и характер нагрузки одинаковы), то токи в катушках будут равны по величине и сдвинуты по фазе на 120°.
Кривые токов в отдельных катушках даны на рис. 186. Условно будем считать токи положительными, если в данный момент времени они будут направлены от начала катушки к ее концу и, наоборот, токи считать отрицательными, если направление их будет от конца катушки к ее началу.
Рассмотрим момент времени а на рис. 186. В этот момент ток iA равен нулю. Ток iC имеет положительное значение, а ток iB - отрицательное значение.
На рис. 185, а показаны направления токов в проводниках катушек, соответствующие такому же моменту времени а на рис. 186. Магнитное поле статора показано на рис. 185, а пунктирными линиями.
Как видно из чертежа, поле статора имеет два полюса - северный N и южный S или одну пару полюсов, т. е. р = 1, где р - число пар полюсов поля статора.
Рис. 185. Получение вращающегося магнитного поля при помощи трех катушек

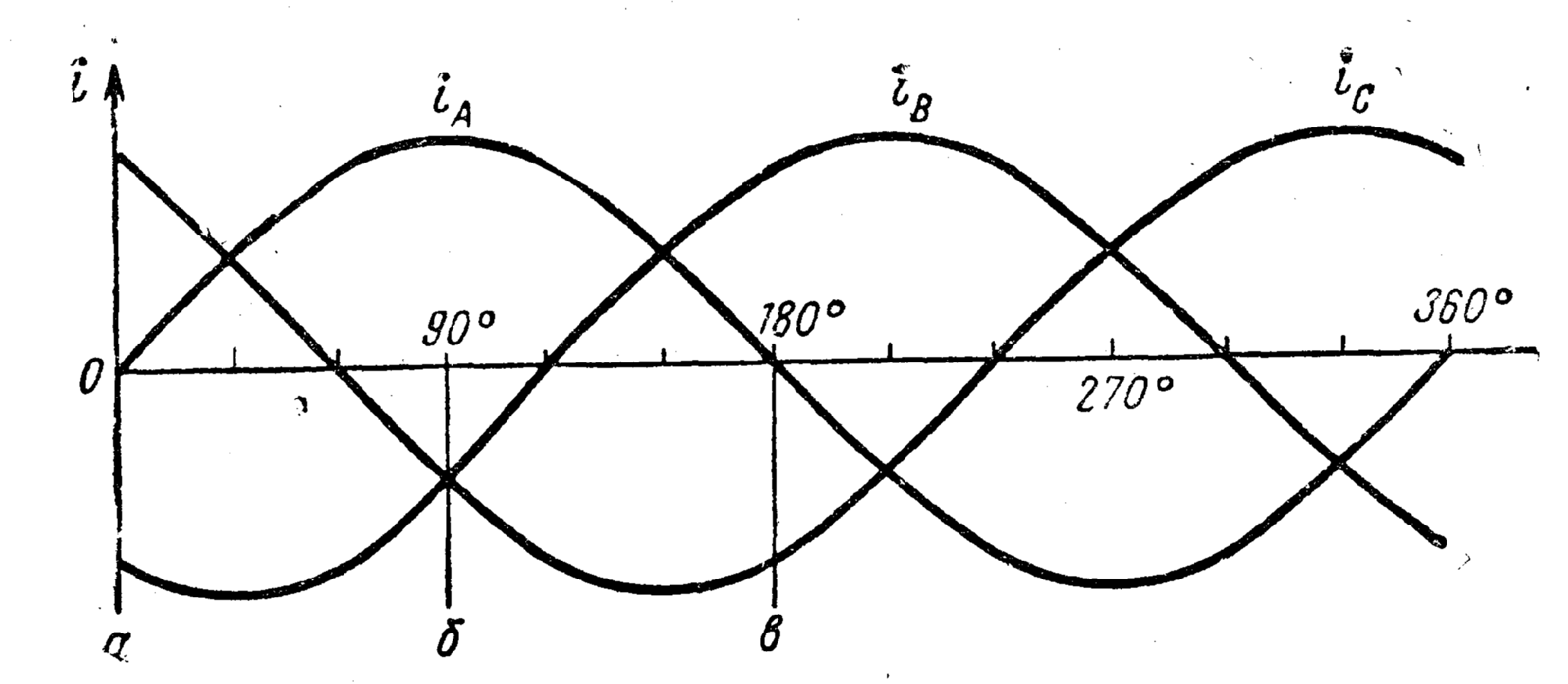

Рис. 186. Кривые токов в отдельных катушках

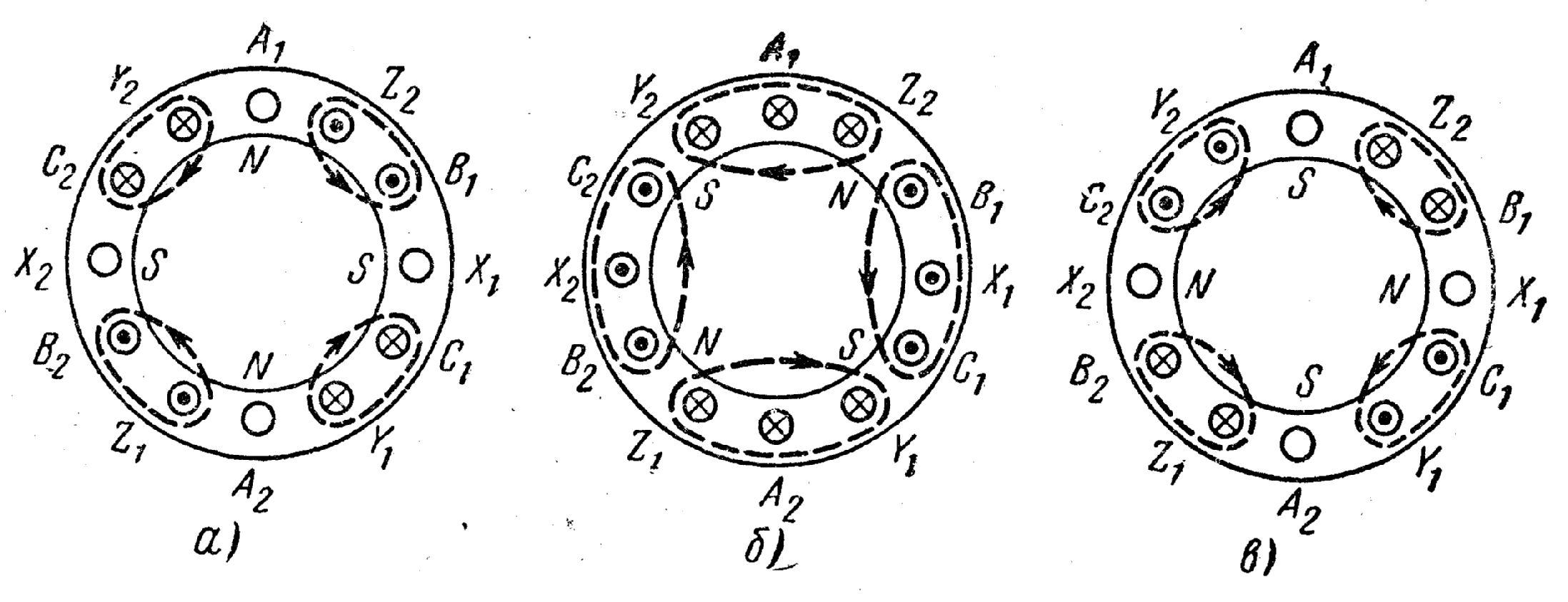

Рис. 187. Получение вращающегося магнитного поля при помощи шести катушек
Рассмотрим на рис. 186 момент времени б. В этот момент ток iA будет иметь максимальное положительное значение, а токи iB и iC равные половине максимального значения, будут отрицательны.
Обозначаем направление тока в проводниках катушек рис. 185, б, намечаем путь магнитных линий и убеждаемся в том, что за время от момента а до момента б, соответствующее углу 90° (т. е. 1/4 периода), магнитное поле статора повернулось также на 90°. Проделав то же самое для момента в, замечаем, что за время от момента а до момента в, соответствующее углу 180° (1/2 периода), магнитное поле статора повернулось также на 180° (рис. 185, в).
Таким образом, трехфазный ток, проходящий по трем катушкам, сдвинутым в пространстве на 120°, образовал вращающееся магнитное поле. Мы разобрали только три случая, но если продолжить построения дальше, то легко убедиться, что за время одного периода (360°) магнитное поле статора также повернется на 360°.
Если число периодов в 1 сек, или частота переменного тока, равно f, то скорость вращения поля статора n0 будет также равна f об/сек, или f·60 об/мин:
об/мин.
Необходимо обратить внимание на то, что последняя формула для определения скорости вращения поля справедлива - только в том случае, если на статоре расположены три катушки, которые совместно создают поле с двумя полюсами, т. е. если р = 1.
Расположим на статоре шесть катушек (рис. 187). В этом случае каждая фаза будет состоять из двух катушек. Начала катушек первой фазы обозначим А1 и A2, концы катушек той же фазы – Х1 и Х2. Для второй фазы соответственно: В1 – Y1 и В2 – Y2. Для третьей фазы: С1 – Z1 и С2 – Z2.
Сдвиг в пространстве между фазными катушками составит уже не 120° а 60°. Выбирая те же моменты времени а, б и в на рис. 186 и производя те же построения, как было указано выше, мы получим картину магнитного поля статора, изображенную на рис. 187, а, б, в.
Здесь видно, что шесть катушек статора образовали поле с четырьмя полюсами, т. е. р = 2, и за то же время угол поворота поля получается в два раза меньше, чем при р = 1.
Таким образом, скорость вращения поля статора n0 может быть определена по формуле
Из последнего выражения видно, что, применяя повышенную частоту тока, мы при тех же значениях р получим увеличение скорости поля. Наоборот, размещая на статоре большее число катушек, мы получим большее число пар полюсов поля статора и при тех же значениях частоты тока f скорость вращения поля будет меньше.
Направление вращения поля статора можно изменить на обратное, если поменять местами два любых провода из трех идущих от сети к обмоткам статора.
Вращающееся магнитное поле, создаваемое трехфазным током, получило на практике широкое применение в устройстве двигателей переменного тока.
