Лекция 13 Электронные усилители и генераторы гармонических колебаний
13.1 Основные технические характеристики электронных усилителей
При измерении электрических и неэлектрических величин, приеме радиосигналов, контроле и автоматизации технологических процессов, возникает необходимость в усилении электрических сигналов. Для этого служат усилители, то есть, устройства, которые предназначены для усиления напряжения, тока, мощности. В современных усилителях обычно используют биполярные и полевые транзисторы, ИМС. Простейшим усилителем является усилительный каскад, содержащий нелинейный управляющий элемент УЭ, как правило, биполярный или полевой транзистор, резистор R и источник электрической энергии Е. Ниже приведена принципиальная схема усилительного каскада.
Рисунок 13.1 – Схема усилительного каскада
Увеличение мощности входного сигнала (усиление) осуществляется за счёт источника электрической энергии Е. Усиление происходит благодаря изменению электрического сопротивления нелинейного УЭ и соответствующего изменения тока в выходной цепи.
Основными техническими характеристиками усилителей являются:
Коэффициент усиления по току
.
Коэффициент усиления по напряжению
.
Коэффициент усиления по мощности
Обычно в усилительных каскадах все три коэффициента усиления больше 1. Коэффициент усиления многокаскадного усилителя
Усилители тока применяют в тех случаях, когда нагрузка обладает малым сопротивлением (реле, индикатор тока) и требуется получить значительный ток.
Усилителями мощности обычно являются выходные (конечные) каскады многокаскадных усилителей.
Классифицируют усилители:
1.По диапазону частот входных сигналов
[усилители постоянного тока УПТ для
усиления медленно меняющихся сигналов;
усилители низкой частоты: УНЧ – от
10Гц
15(20)кГц;
усилители высокой частоты: 20кГц
100МГц;
импульсные усилители (широкополосные)
ШПУ; узкополосные (избирательные)
усилители].
2.По способу соединения (связи) каскадов усиления [усилители с резистивной связью, когда каскады присоединены друг к другу с помощью резисторов; усилители переменного напряжения (УНЧ, УВЧ, ШПУ), где используют конденсаторы и резисторы для соединения каскадов усиления; усилители с трансформаторной связью (это избирательные усилители].
3.По способу включения усилительного элемента различают три основных типа усилительного каскада в зависимости от того, какой электрод транзистора является общим для входной и выходной цепи (усилители с общим эмиттером, общим коллектором и общем базой).
13.1.1 Усилительный каскад с общим эмиттером, его температурная стабилизация
В этом каскаде эмиттер является общим электродом для входной и выходной цепей, а нагрузка включается в коллекторную цепь транзистора.
Полярность источника питания с Э.Д.С.
ЕК зависит от типа
транзистора,
для усилительного каскада на биполярных
транзисторах.
Схема усилительного каскада с транзистором типа n-p-n имеет вид:

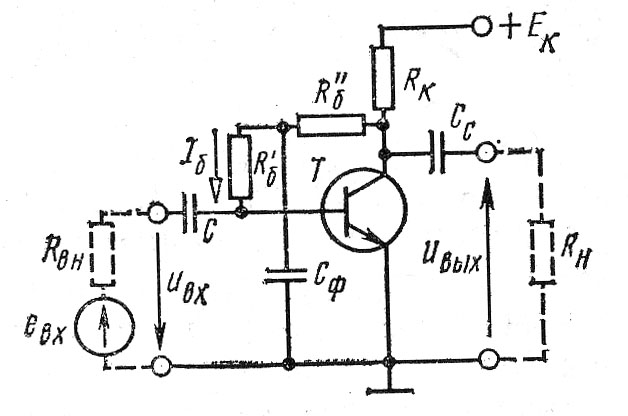

Рисунок 13.2 - Схема усилительного каскада с общим эмиттером
Вольтамперная характеристика
коллекторного резистора RК
является линейной, а вольтамперные
характеристики
транзистора
являются нелинейными. Расчет этой
нелинейной цепи проводят графическим
способом.
Входное сопротивление усилительного каскада с общим эмиттером обычно равно от сотен Ом до нескольких кОм. Выходное сопротивление обычно больше входного. Низкое входное и высокое выходное сопротивления создают снижение коэффициентов усиления при работе усилительного каскада с высокоомным источником еВХ и низкоомным нагрузочным устройством. Следует отметить, что этот усилительный каскад усиливает не только напряжение, но и мощность.
Существенным недостатком транзисторов является зависимость их характеристик от температуры. При повышении температуры транзистора увеличивается коллекторный ток за счет возрастания числа неосновных носителей заряда в полупроводнике. Это явление может вывести рабочую точку за пределы линейного участка переходной характеристики и нормальная работа усилителя нарушается.
Для уменьшения влияния температуры на характеристику усилительного каскада с общим эмиттером включают резистор RЭ, шунтированный конденсатором СЭ (рисунок 13.3).

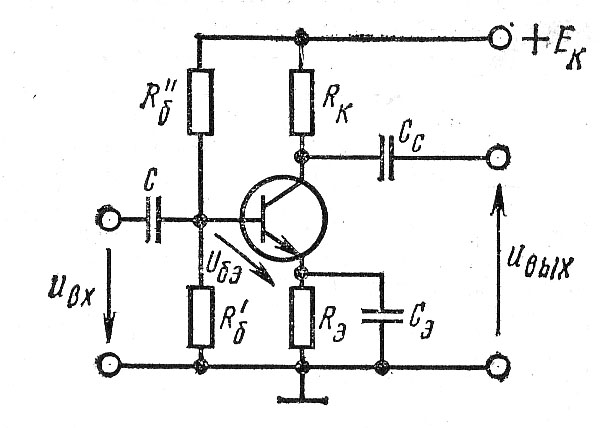

Рисунок 13.3 - Усилительный каскад с эмиттерной температурной стабилизацией
Увеличение эмиттерного тока IЭ=IБ+IК приводит к уменьшению UБЭ и уменьшению токов IЭ и IK из-за снижения потенциала базы. При этом, влияние температуры на IК уменьшается, правда, без полной компенсации этого влияния. Емкость СЭ выбирают таким образом, чтобы для всех частей усиливаемого напряжения ХС<<RЭ, тогда URэ-Сэ будет незначительным и UБЭ≈UВХ, такой способ температурной стабилизации называется эмиттерной стабилизацией. Недостатком его является необходимость повышения питания коллекторной цепи.
Рисунок 13.4 - Усилительный каскад с коллекторной температурной
стабилизацией
13.1.2 Усилительные каскады с общим коллектором и
общей базой
Усилительный каскад с общим коллектором применяют для согласования высокоомного источника усиливаемого напряжения с низкоомным нагрузочным устройством, например, высокоомный датчик – усилитель – низкоомный вход регулятора.
Рисунок 13.5 - Усилительный каскад с общим коллектором
Основной
резистор, с которого снимается UВЫХ,
включается в эмиттерную цепь, а коллектор
по переменной составляющей тока и
напряжения соединен непосредственно
с общей точкой усилителя. В усилительном
каскаде с общим коллектором
.
Так как UВЫХ
мало отличается от UВХ
по значению и фазе, то такой каскад
называется эмиттерным повторителем.
Усилительный каскад с общей базой применяется очень редко, так как коэффициент усиления такого каскада по мощности значительно меньше, чем у эмиттерного повторителя.

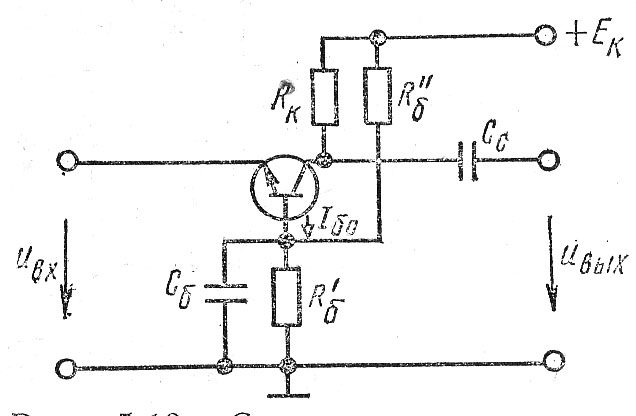

Рисунок 13.6 - Усилительный каскад с общей базой
Широкое распространение получили усилительные каскады на полевых транзисторах, так как они обладают существенно большим входным сопротивлением в сравнении с усилительными каскадами на биполярных транзисторах. Аналогично предыдущему наиболее часто применяется усилительный каскад с общим истоком. Усилительный каскад с общим стоком напоминает эмиттерный повторитель, а каскады с общим затвором практически не применяются. Схема усилительного каскада с общим истоком приведена ниже.

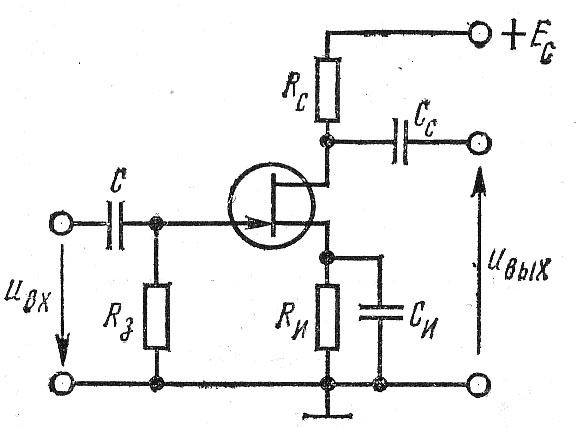

Рис 13.7 - Усилительный каскад с общим истоком
Резистор
RC, с
помощью которого осуществляется
усиление, включается в цепь истока.
создаёт падение напряжения в режиме
покоя UЗИ,
являющееся напряжением смещения между
затвором и истоком. RЗ
обеспечивает в режиме покоя равенство
потенциалов затвора и общей точки
усилительного каскада.
.
Это явление называется отрицательной обратной связью и приводит к уменьшению коэффициента усиления усилительного каскада. Для его устранения параллельно RИ включается СИ, сопротивление которого на низкой частоте значительно ниже RИ. При выполнении этого условии RИ∙IИ→0.
Из условия ЕС=UC+RC∙IC можно построить линию нагрузки полевого транзистора (вольтамперную характеристику RC):
Её строят по двум точкам: для UС
= 0 при
и для UC=EC
при IС = 0.
Рисунок 13.8 – Вольтамперная характеристика полевого транзистора
