17. Системи затримки лампи зворотної хвилі типу о, їх конструктивно-технологічні особливості.

Вздовж сповіьнюючої системи справа наліво рухається хвиля з груповою швидкістю Vгр. Якщо сповільнююча система має періодичну структуру, то наявне в ній поле можна розглядати як суму нескінченної кількості гармонік. Фазові швидкості цих гармонік можуть бути направлені як у бік руху енергії (прямі хвилі), так і в протилежну сторону (зворотні хвилі)

В

Потік електронів

заємодія електронів з хвилею в ЛОВ можна розглянути на прикладі сповільнюючої системи у формі зигзагоподібного хвилеводу. У секціях А, В, С, D, F елект. поле направлено вздовж руху електронів, отже, умова виконана. Якщо в секції А якась група електронів потрапила в гальмуючу фазу поля хвилі, що біжить по хвилеводу справа наліво, то підбором періоду d і довжини зигзага хвилеводу можна домогтися того, щоб при підльоті цієї ж групи електронів до наступної секції В поле хвилі знову виявилося гальмуючим, і так для всіх наступних секцій. У результаті спочатку стаціонарний і однорідний пучок модулюється за швидкістю - електрони, що потрапили в прискорюючу фазу поля, збільшують свою швидкість, а в гальмуючу фазу - зменшують.

Електро-магнітна хвиля

18. Системи затримки лампи біжучої хвилі та зворотної хвилі типу м, їх конструктивно-технологічні особливості.

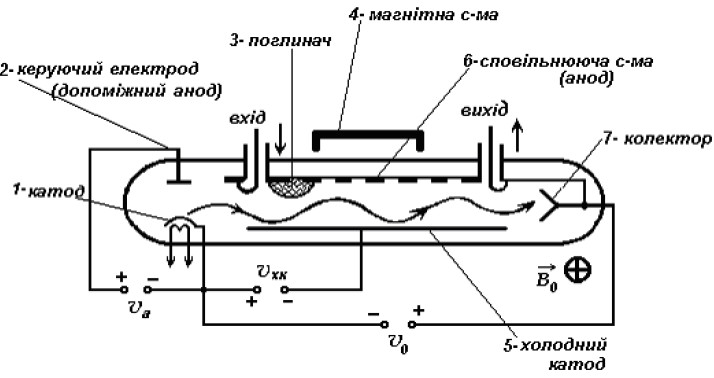

Лампа зворотної хвилі М-типу використовує сповільнюючи систему (анод) типу "зустрічні штирі". Високочастотний сигнал підводиться через вхід сповільнюючої системи. Якщо фазова швидкість просторової гармоніки vфp дорівнює переносний швидкості vп, то в просторі взаємодії відбувається збільшення енергії СВЧ-поля в результаті зменшення потенційної енергії електронів. Для усунення можливості самозбудження в сповільнюючій системі знаходиться поглинач П. Поздовжня складова гальмуючого СВЧ-поля змушує електрони зміщуватися вгору до аноду. В кінці шляху електрони потраплять на колектор. Однак, якщо амплітуда СВЧ-сигналу велика, електрони можуть потрапити раніше на верхній позитивний електрод сповільнюючої системи. Ці електрони віддають повністю свою потенційну енергію СВЧ-полю.

19. Фокусуючі системи вакуумних пристроїв нвч, їх конструктивно технологічні особливості

Фокусуючі системи вакуумних пристроїв НВЧ базуються на використанні магнітного поля з ціллю зменшення радіального розіру променя, для більшої його концентрації.

Дворезонаторний пролітний клістрон

	ЛБХМ
	ЛБХО

^ЛЗХО

Безусловно, основной задачей при формировании магнитного фокусирующего поля является, в идеале, поле без поперечных составляющих (поперечные составляющие магнитного поля должны быть минимальны).

Существуют четыре системы формирования магнитного поля:

1) соленоид;2) постоянные магниты;3) реверсная магнитная система;

4) магнитная периодическая фокусирующая система (МПФС).

Соленоид

Наиболее близко к идеальному можно сформировать магнитное поле в соленоиде. Электронный поток становится близким к ламинарному (однородному без завихрений). Увеличивается эффективный радиус электронного луча, возрастает эффективность взаимодействия. Однако до последнего времени соленоиды применялись на сверхмощных приборах в несколько десятков и более киловатт. Их применение ограничивалось большими массогабаритными характеристиками, необходимостью применения дополнительного сильноточного стабилизированного источника питания.

Последнее время в ЛБВ, ЛЗВ стали применяться так называемые «интегральные» соленоиды, т. е. токоведущая проволока или фольга намотана фактически на тело прибора (реально проволока намотана на «галету», плотно облегающую оболочку прибора). Это позволило сделать ЛБВ пакетированной с соленоидом, несколько снизить ее вес и тем самым расширить область ее применения.
