8. Сторонность второго пути. Факторы, определяющие сторонность второго пути.
Факторы, определяющие сторонность второго пути:
косогорность;
На долинных ходах целесообразно распологать второй путь со стороны, противоположной водотоку;
На переходах через большие водотоки необходимо учитывать наличие регуляционных сооружений. Как правило второй путь сооружают с низовой стороны;
На электрифицированных ж/д необходимо учитывать расположение опор контактной сети. Поэтому, когда выбирают расположение опор под электрификацию, учитывают местоположение будущего пути.
Грунтовые карьеры должны располагаться со стороны проектируемого пути.
В сложных геологических условиях сторонность второго пути при его сооружении не должна ухудшить его устойчивость.
Наличие оползневого косогора.
Когда второй путь проектируется на общем земляном полотне с существующим, необходимо правильно выбрать его сторонность.
Как правило, этот вопрос решается еще при проектировании новой железной дороги, даже если она строится однопутной. Более того, иногда опоры больших мостов, водопропускные сооружения, высокие насыпи и глубокие, особенно скальные выемки при строительстве однопутной линии сооружаются сразу под два пути. Проектное решение, ранее принятое при проектировании железной дороги, должно быть проанализировано с современных позиций и с учетом изменений, происшедших за истекший с момента строительства однопутной линии срок.
Если линия проходит по местности с заметным поперечным уклоном (косогорностью), то объемы присыпаемого земляного полотна в большой степени зависят от стороны, с которой строится второй путь. Ясно, что в случае преобладания насыпей более целесообразен выбор верховой, а при преобладании выемок — низовой стороны по отношению к существующему пути.
Количественные характеристики объемов земляных работ можно выразить площадью присыпаемой части Асо через геометрические параметры поперечного профиля и косогорность, показатель которой обозначен через п. Так, для насыпи при однообразной крутизне откоса земляного полотна с показателем m получим
∆w=∆а[m (h + a/2m) + ∆а/2] (п ± m). (13.1)

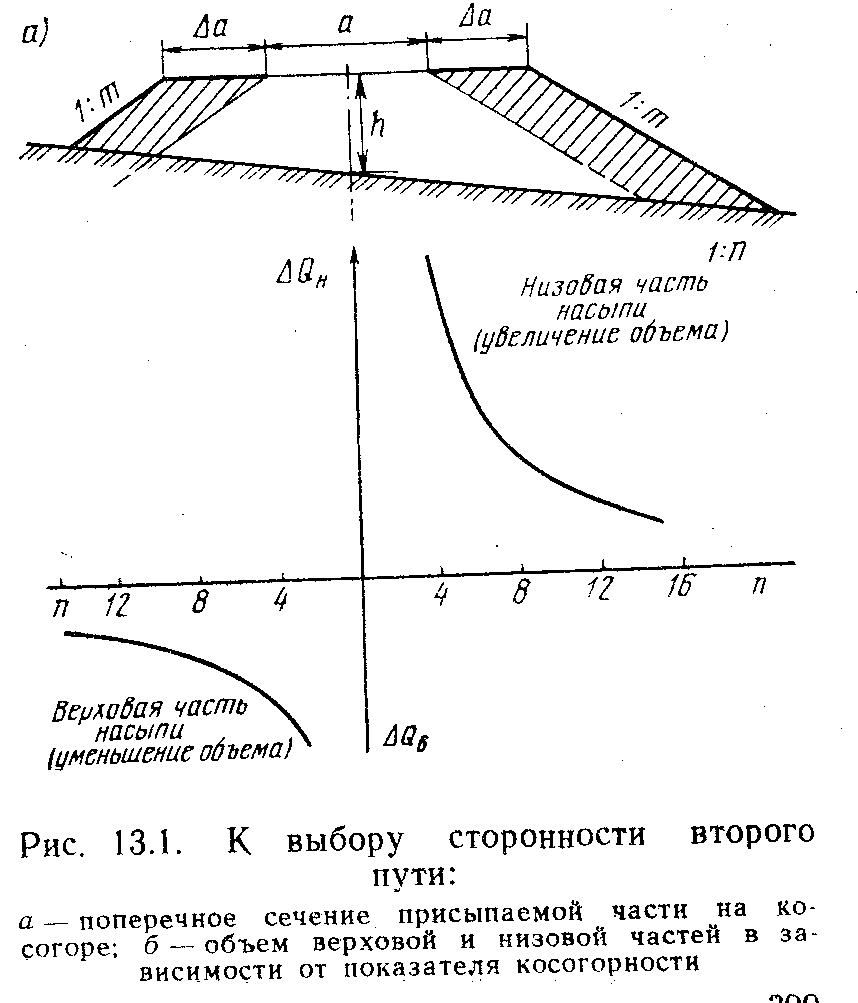

Здесь знак минус соответствует низовой, а плюс — верховой части. При увеличении поперечного уклона местности (т. е. уменьшении п) объем присыпаемой низовой части возрастает, а объем верховой части уменьшается (рис. 13.1). Эта закономерность хорошо иллюстрирует явление, но не дает возможности принимать решение, так как не учитывает чередование насыпей и выемок, их рабочие отметки и протяжение. Но если воспользоваться методикой, изложенной в гл. 9, то можно, применяя формулы определения объемов работ по строительству второго пути с учетом косогорности, определить нарастающий объем работы на некотором участке и построить соответствующие кривые при разной сторонности второго пути.
9. Способы переключения сторонности второго пути. Технологическая последовательность смены сторонности. Достоинства и недостатки смены сторонности

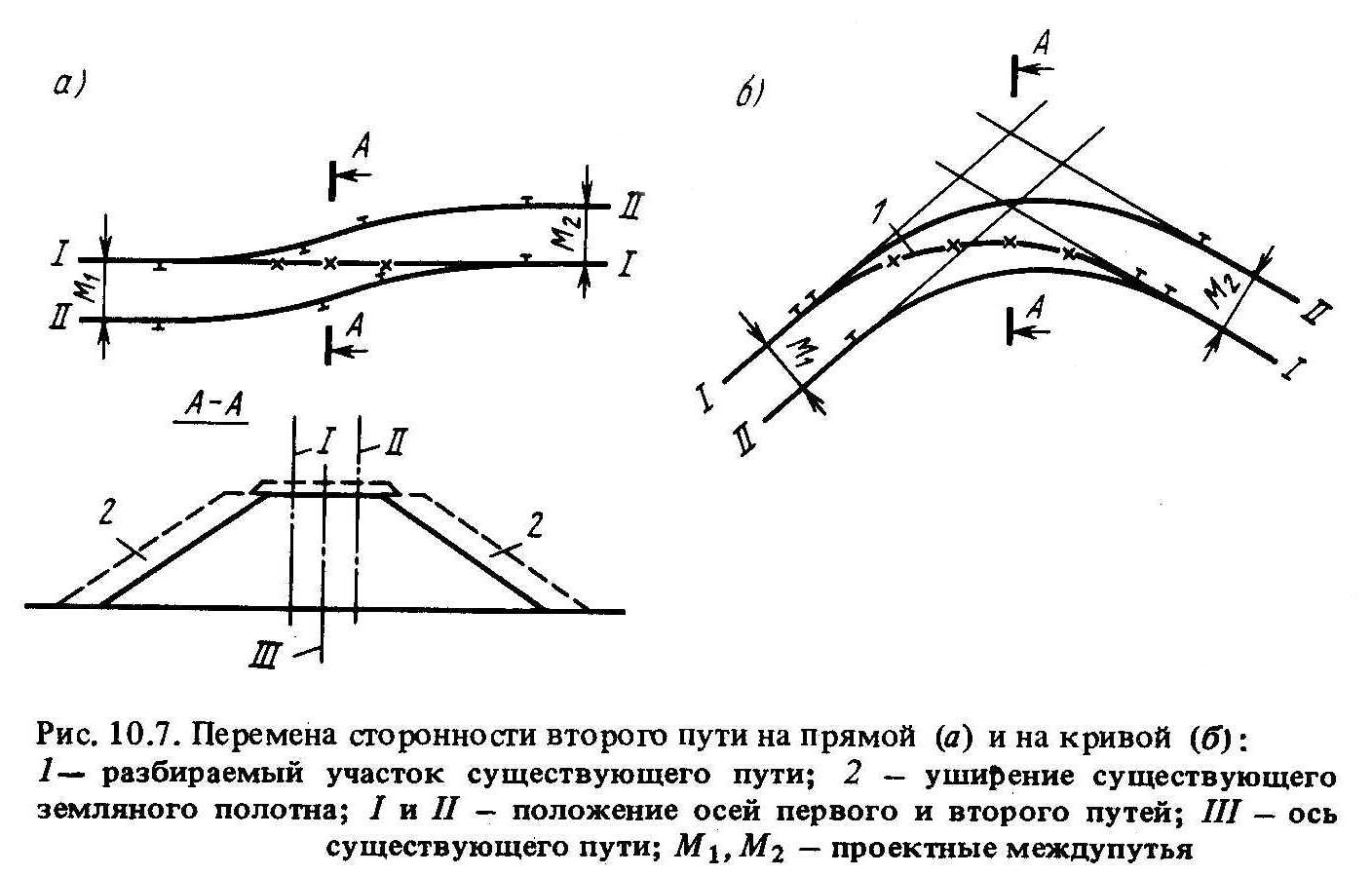

Может оказаться целесообразным на одних участках располагать второй путь справа, а на других - слева от существующего. Возникает необходимость изменения сторонности второго пути, которое может быть выполнено на прямом участке и на кривой (рис. 10.7). В пределах участка изменения сторонности второго пути:
- затрудняется использование второго пути в период строительства для сквозного пропуска рабочих поездов и применение механизации при укладке второго пути в зоне переключения;
- усложняется содержание земляного полотна и обеспечение устойчивости верхнего строения первого и второго путей, которое в местах переключения частично располагается на старом, а частично на вновь отсыпанном земляном полотне;
- при переключении сторонности на прямой ухудшается план линии - появляются дополнительные кривые.
Чтобы исключить эти недостатки, как правило, второй путь следует размещать с одной стороны от существующего. При необходимости сторонность второго пути целесообразно изменять на участках невысоких насыпей или нулевых местах и применять схему переключения на кривой.
Достоинства:
В варианте а) – простота; в варианте б) – не ухудшаем показатели плана.
Спрямление трассы на участках ее необоснованного в современных условиях развития при сооружении второго пути может обеспечить большой экономический эффект. Стоимость спрямлений обычно весьма значительна, тем не менее возможность применения спрямляющих вариантов всегда должна быть в поле зрения автора проекта.
Вынос линии на новую трассу достаточно часто применяют для освобождения площадей залегания полезных ископаемых, при создании водохранилищ, на участках неустойчивого земляного полотна и в других подобных случаях. Обычно эти работы связаны с удлинением новой трассы по сравнению с существующей.
