32. Междупутные расстояния. Классификация междупутных расстояний. Типы поперечных профилей.
Нормальное междупутье - принятое расстояние между осями путей;
Контрольное междупутье - минимальное расстояние между осью существующим и проектируемым путем при котором обеспечивается безопасное расстояние в течении строительства. Контрольное расстояние междупутья – это такое междупутье которое создано для безопасного проектирования.
Конструктивное – наименьшее расстояние на котором можно строить ИССО на втором пути.
Профиль по типам I, II, IIIа, IIIб.
I
– только при малых досыпках до 0,4м, ось
существующего пути остается на месте:
II
– при досыпках от 0,4м до 0,7м, ось
существующего пути смещается в сторону
нового пути, то есть влево: IIIб
- при досыпках более 0,7м. и подрезках:
IIIа
- на исскуственных сооружениях: мосты,
тоннели. Согласно типам поперечных
профилей определим контрольное
междупутье. На участках с I
типом поперечного профиля контрольное
междупутье:
, где
- габаритное уширение в кривой, зависящее
от радиуса и характера профиля: На
участках со II
типом поперечного профиля контрольное
междупутье:
,
где
- расстояние от оси проектируемого и
существующего пути до бровки полотна
в сторону, противоположную второму
пути.
,
где
- разница проектного и существующего
рельсов и балласта. На участках с IIIб
типом поперечного профиля контрольное
междупутье :
.
В местах расположения мостов определяются
конструктивные междупутья, необходимые
для постройки моста под второй путь.
При малых мостах и высоте насыпи не
более 3.0м увеличивать междупутья против
нормального не требуется. При большой
высоте насыпи, а также у средних мостов
конструктивное междупутье считается.
На участках с IIIа
типом поперечного профиля конструктивное
междупутья:
,
где b
– ширина котлована в устоях моста.

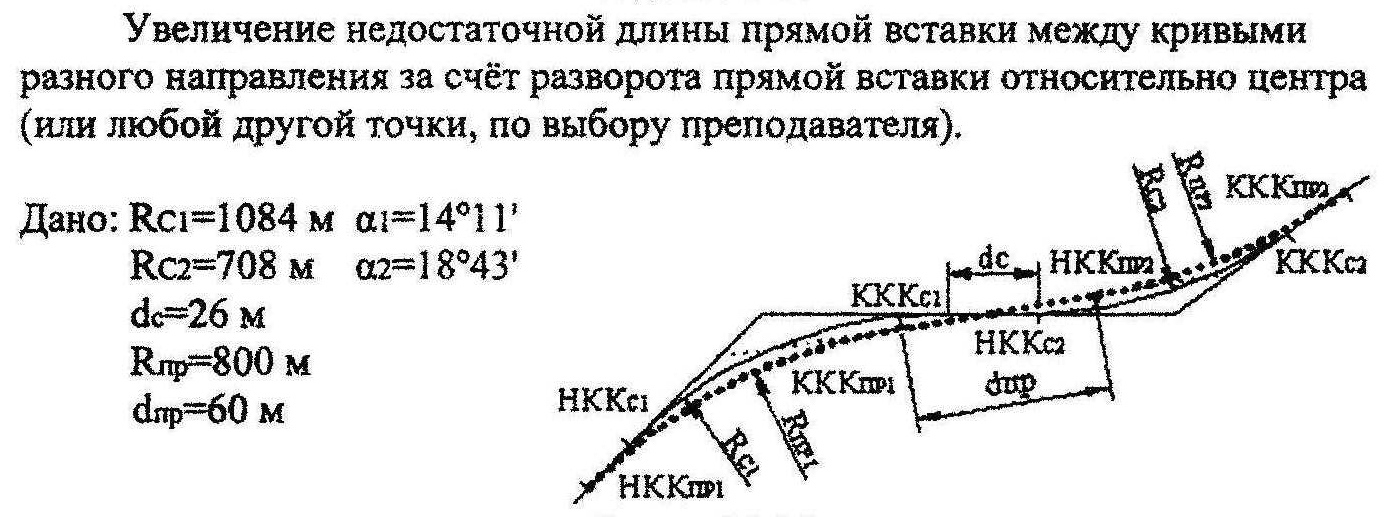

34.Алгоритм решения плановой задачи при реконструкции.
Определение элементов кривых
Разность междупутий
y = 5,00 - 4,10 = 0,9 м
;
Принимаем
- в таком случае лимитирующая прямая
несколько увеличится.
При
принятом радиусе
получаем следующие значения Тф=139,04;
Тпр=136,82;
Кпр=272,30м;
Определение пикетного значения НК, КК и удлинения в пределах схода
НКс |
ПК |
48 + |
27,83 |
ККс |
ПК |
50 + |
96,03 |
b2 |
- |
|
5,02 |
b1 |
- |
|
2,22 |
НКпр |
ПК |
48 + |
22,81 |
ККпр |
ПК |
50 + |
93,81 |
ККпр |
ПК |
50 + |
93,81 |
Кпр |
|
2 + |
72,30 |
НКпр |
ПК |
48 + |
22,81 |
Кпик |
|
2 + |
71,00 |
Кпик |
ПК |
2 + |
71,00 |
|
|
|
1,30 |
Неправильный пикет 100 + 1,30 = 101,30
расхождение
с у нет, следовательно разгонки невязки
не требуется.
Междупутье на ПК48+27,83
Междупутье на ПК49+00
Междупутье на ПК50+00
