20. Логическая характеристика lmi. Формат кадра lmi.

Общая характеристика LMI.

Протокол FR обеспечивает высокоскоростную транс­портировку данных и поэтому предоставляет абоненту требуе­мый ресурс пропускной способности сети. Так как протокол FR разработан только для постоянного виртуального канала ПВК, то нет необходимости в процедурах установления и разъединения соединений. Но он не предусматри­вает процедур управления потоком, исправления ошибок и контроля за состоянием связи. Таким образом, протокол FR представляет собой базовый механизм передачи данных.

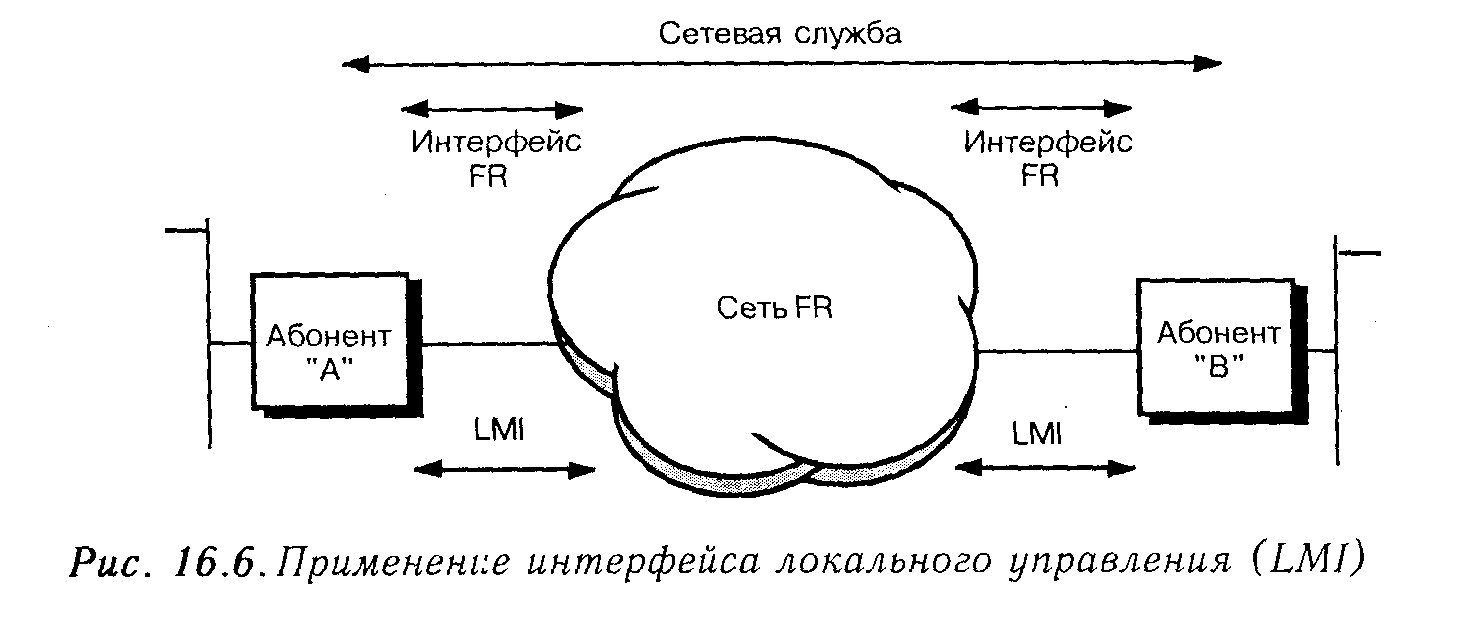

Поэтому был разрабо­тан стандарт интерфейса локального управления (LMI), который предна­значен в первую очередь для предоставления пользователю информации о состоянии и конфигурации ПВК. LMI применяется только в оконечном аппаратно-программном оборудовании пользователя и выполняет следующие функции:

- уведомление абонента о проключении, наличии и отключении ПВК;

- уведомление абонента о готовности заранее сконфигурированного ПВК;

- последовательный опрос сети FR в целях поддержания соединения в течение длительного времени.

Интерфейс LMI является необязательной частью стандарта FR. Однако при разработке новых стандартов FR интерфейс локального управления яв­ляется неотъемлемой их частью.

Логическая характеристика LMI.

Интерфейс LMI согласован с базовым стандартом FR относительно ло­гической и процедурной характеристик последнего. Базовый формат кадра LMI представлен на рис. 16.7.

Заголовок - стандартный заголовок FR, в котором всегда адрес DLCI =0 - кадр LMI.

Индикатор ненумерованного кадра - всегда кодируется как "00000011", что обеспечивает процедурную и логическую со­вместимость с цифровыми сетями интегрального обслуживания (ISDN).

Определитель протокола - всегда устанавливается в "00001000", и тем самым обеспечивается процедурная и логическая со­вместимость с ISDN.

Вызываемый номер - зарезервирован для использования при организации коммутируемого виртуального канала КВК. В кадрах LMI при организации ПВК этот октет ко­дируется как "00000000".

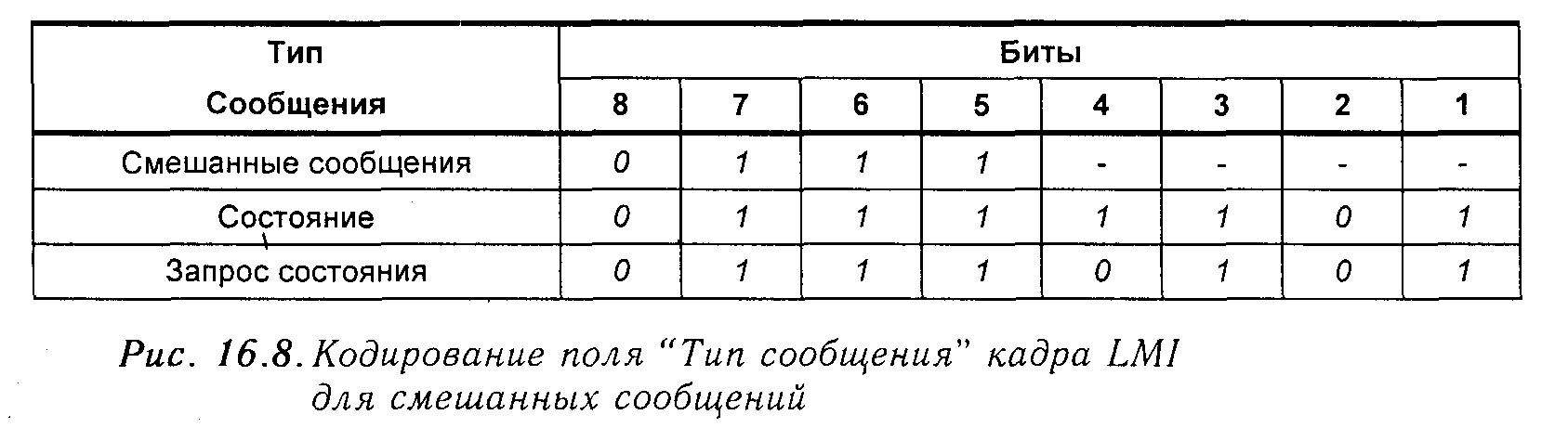

Тип сообщения - для идентификации типа управляющего сообщения, передаваемого через интерфейс LMI. Есть три типа управляющих сообщений: "Запрос установления соединения", "Запрос разъединения" и "Смешанное сооб­щение". Первые два типа относятся к КВК, а последний - к ПВК.

В этом октете восьмой бит всегда устанавливается в "О". Биты 7...5 ус­танавливаются в "111", указывая на то, что это смешанное сообщение.

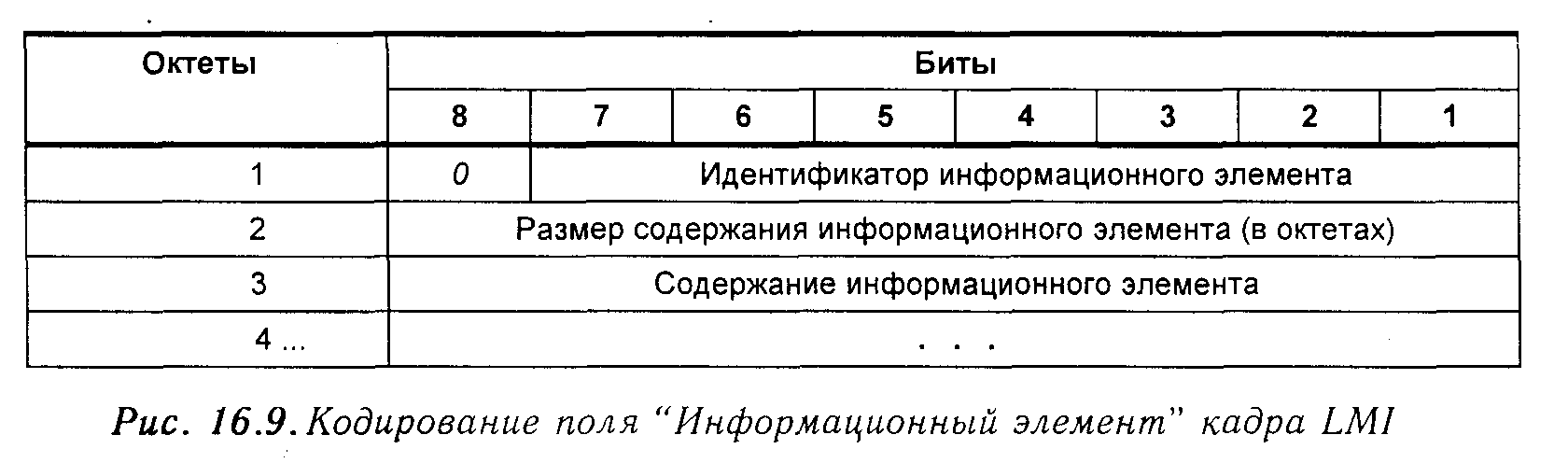

Информационные элементы. Для информационных элементов кадра LMI отводится один или больше октетов в пределах последнего, то есть информационные элементы имеют переменную длину. Формат поля элемен­та информации представлен на рис. 16.9.

Процедурная характеристика LMI.

LMI предусматривает три стратегии локального управления:

- синхронное симплексное управление (ССУ);

- синхронное дуплексное управление (СДУ);

- асинхронное управление (АУ).

Синхронное симплексное управление.

Для осуществления ССУ используются два типа сообщений:

- "Запрос состояния" (STATUS ENQUIRY);

- "Состояние" (STATUS). ,

Процедура ССУ заключается в периодическом "опросе" ООД пользова­теля через интерфейс LMI о состояния сети. Через определенный временной интер­вал ООД пользователя посылает в сеть сообщение "Запрос состояния с целью под­тверждения целостности связи, на что АКД сети отвечает сообщением "Состояние", содержащим требуемый элемент информации о целостности связи.

Синхронное дуплексное управление.

СДУ - необязательная часть стандарта FR и может использоваться только при обоюдном соглашении сторон. СДУ отличается от ССУ только в одном: сообщения "Запрос состоя­ния" и "Состояние" имеют право передавать обе стороны интерфейса. При СДУ обе стороны интерфейса FR передают сообщение "Запрос со­стояния" через определенный интервал (, обе "требуют" ответ - со­общение "Состояние" , а также запрашивают информацию о полном состоянии. При использовании этих процедур обе стороны могут запрашивать различные параметры.

Асинхронное управление.

Главный недостаток ССУ и СДУ - потенциальная задержка информиро­вания ООД пользователя (или сети) об изменениях сетевых ПВК. По этой причине была предложена стратегия АУ, когда используются стандартные сообщения "Запрос состояния" и "Состояние", которые могут передаваться сразу в случае изменения ПВК сети FR.
