4.11.3 Форматирование объекта Polyline (Линия графика)
Для перехода к форматированию линии графика необходимо выбрать объект Polyline в поле просмотра объектов Object Browser окна Polyline Editor. Доступные для изменения свойства в области Object Properties сгруппированы на трех закладках: Style, Data, Clipping.
Закладка Style окна форматирования Polyline Editor (см. рис. 4.43) позволяет установить значения следующих свойств:
● Visibility - отображение - переключатель, принимающий значения ''on'' (по умолчанию) и ''off''. В положении ''off'' линия графика не отображается в окне.
● Fill mode - режим заливки - переключатель, принимающий значения ''on'' и ''off'' (по умолчанию). Для того, чтобы определить цвет фона области, которую ограничивает кривая, переключатель необходимо установить в состояние ''on''.
● Closed - если включить это свойство, линия графика станет замкнутой.
● Polyline style - стиль отображения графика. Возможны следующие значения : interpolated - сплошная плавная линия; staircase - ступенчатая линия ; barplot - полосчатые области; arrowed - линия, состоящая из последовательности стрелок, размер стрелки можно установить в поле Arrow size; filled - закрашенные области; bar - полосчатые области, ограниченные сплошной плавной линией (см . рис . 4.44).

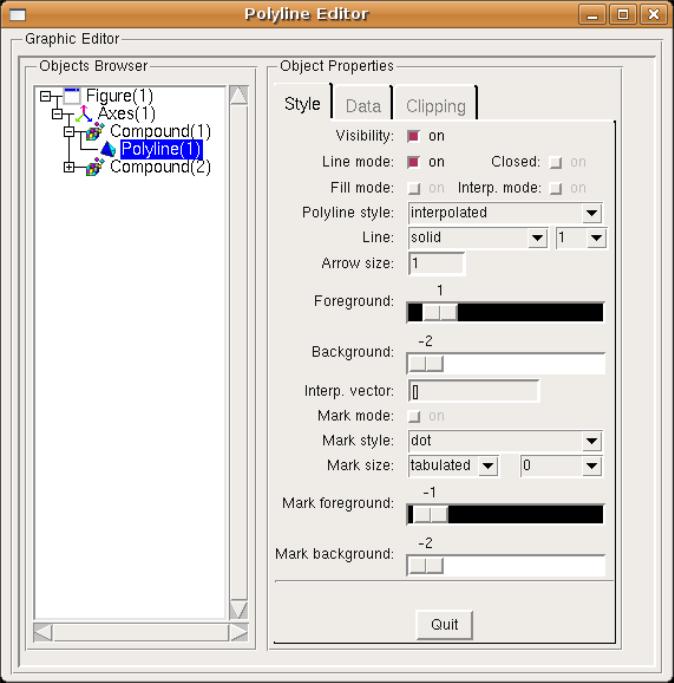

Рисунок 4.43. Закладка Style окна форматирования Polyline Editor
● Line - стили начертания линии графика. Доступны 6 стилей : solid - сплошная, остальные - вариации пунктирной линии . Здесь же из списка можно выбрать желаемую толщину кривой от 1 до 30.
● Foreground и Background - свойства, устанавливающие соответственно цвет линии графика и заливку области, которая ограничивается кривой, при этом переключатель Fill mode должен быть установлен в положение ''on''.
● На рис. 4.45 представлен график функции y=sin(3x) со значением Foreground 1, Background 6, включенным переключателем Fill mode и режимом Closed(см. рисунок 4.44 ).

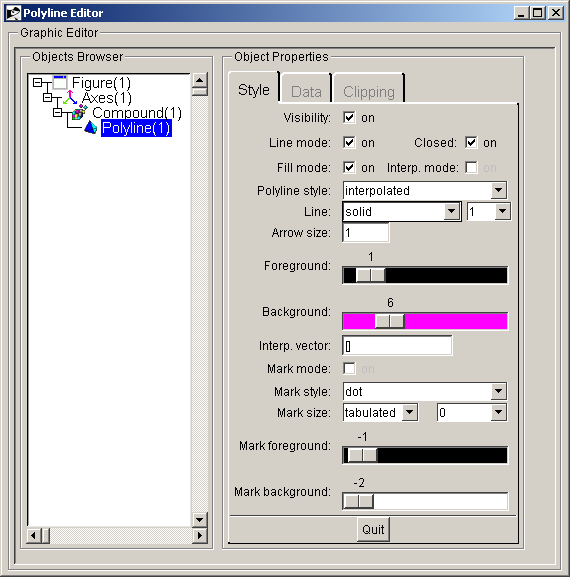

Рисунок 4.44. Использование свойств Foreground, Background и режима Closed

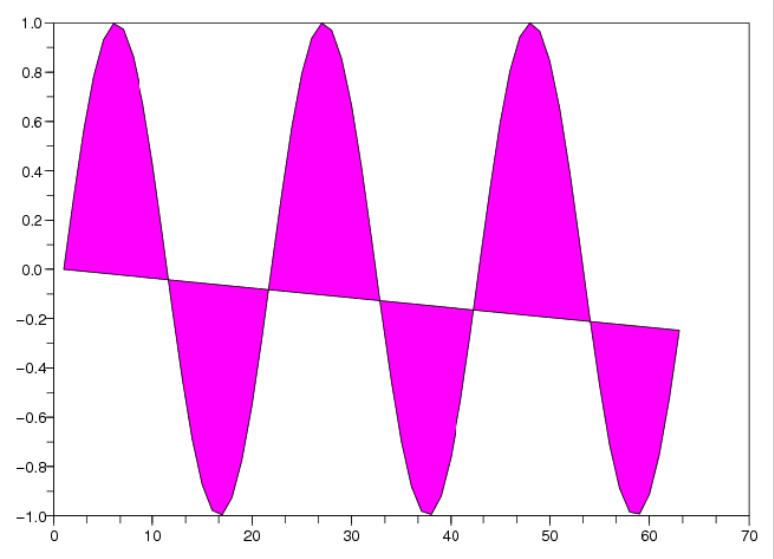

Рисунок 4.45. График функции y=sin(3x)
● Interp color vector - вектор, определяющий заливку каждого сегмента графика;
● Mark mode - режим, позволяющий строить точечные графики (положение переключателя ''on''). По умолчанию это свойство отключено.
● Mark style - стиль маркера. Возможны следующие значения: dot - точка; plus - знак «плюс»; cross - крестик; star - плюс, вписанный в окружность ; filled diamond - закрашенный ромб; diamond - ромб; triangle up - треугольник вершиной вверх; triangle down - треугольник вершиной вниз; diamond plus - плюс, вписанный в ромб; circle - кружок; asterisk - звездочка; square – квадрат; triangle right - треугольник вершиной вправо; triangle left - треугольник вершиной влево; pentagram - пятиконечная звезда.
● Mark size - размер маркера - устанавливаемые значения могут изменяться от 0 до 30 pt.
● Mark foreground - ползунок, каждое положение которого определяет цвет заливки маркера.
На рис. 4.46 представлен точечный график функции y=sin(3x) с типом маркера filled diamond, размер маркера 1, значение цвета заливки маркера Mark foreground 5.
Рисунок 4.46. Форматирование точечного графика функции y=sin3x
Закладка Data окна форматирования Polyline Editor позволяет уточнить область данных, по которым строится графика. В поле Data field первоначально указывается текущий диапазон, в нашем случае это 2 массива типа Double, в каждом из них 63 значения - [63x2 double array] (см. рис. 4.47) . Однако в этом списке можно выбрать строку Edit data и отредактировать таблицу исходных данных.

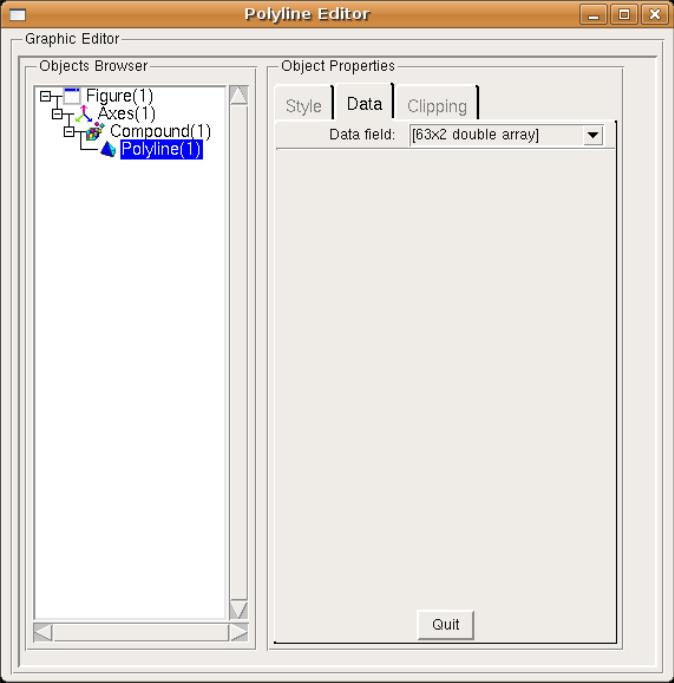

Рисунок 4.47. Закладка Data окна форматирования Polyline Editor
Закладка Clipping (Обрезка) окна форматирования Polyline Editor позволяет установить границы прямоугольной области - Clip box (Кадр), которая останется видимой после обрезки изображения (см. рис. 4.48).
Напомним, что в полях X и Y следует указать x, y координаты верхнего левого угла кадра, а в полях W, H - его ширину и высоту. Режим Clip state также может принимать одно из значений: ''off'' - означает, что создаваемая графика не кадрируется; "clipgrf"(по умолчанию) - от создаваемой графики обрезается область, находящаяся вне границ осей; "on" - от создаваемой графики обрезается область , находящаяся вне границ, заданных свойством Сlip box.

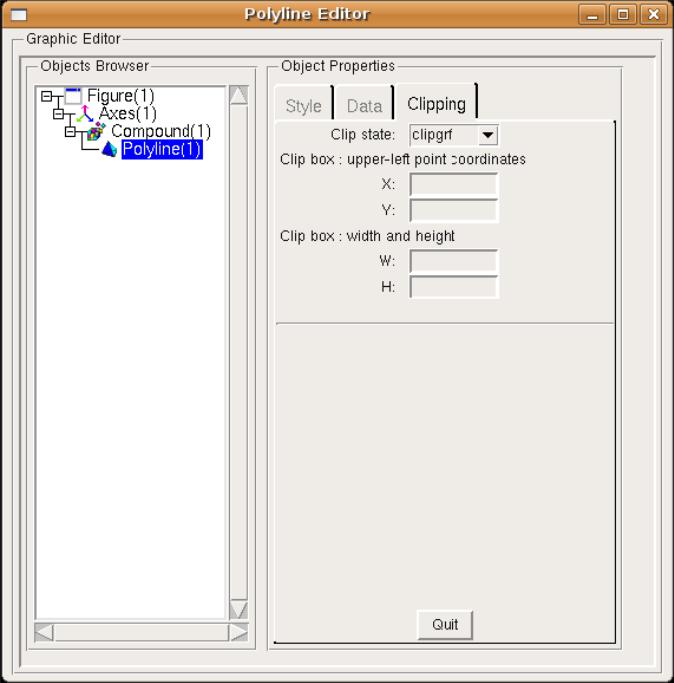

Рисунок 4.48. Закладка Clipping окна форматирования Polyline Editor
