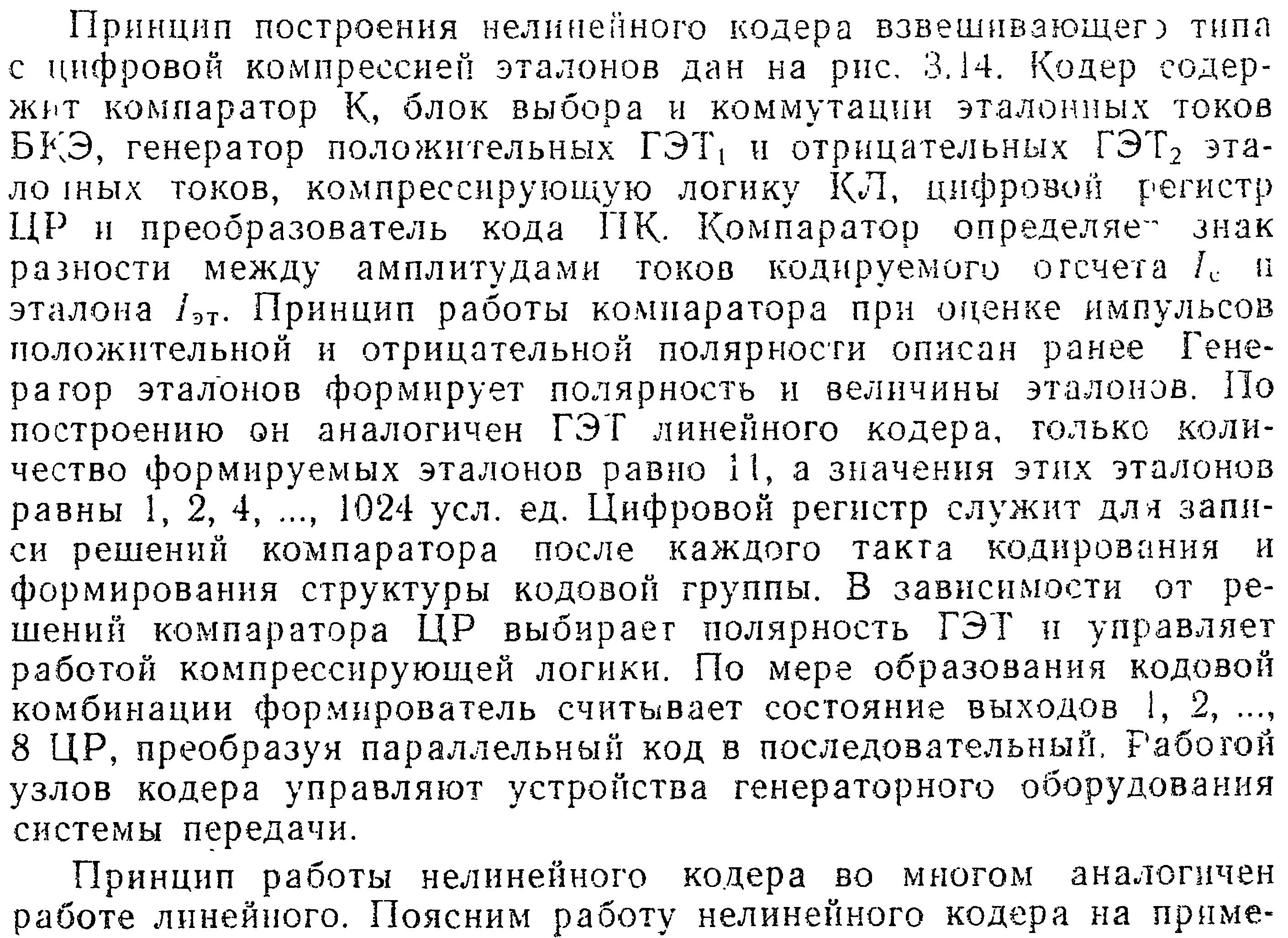

15.Кодер взвешивающего типа с нелинейной шкалой квантования. Технические параметры, структурная схема, принцип действия.
работе
линейного.
Первый этап кодирования: в исходном положении выходы находятся в состоянии 0, ГЭТ отключены Iэт=0. Кодируемый отсчет Ic подаётся на вход 1 компаратора. В момент, предшествующий первому такту кодирования, первый выход ЦР переводится в состояние 1, чем включается ГЭТ1 положительной полярности.
Второй этап кодирования: определение и кодирование номера сегмента, в котором заключена амплитуда отсчёта, начиная с того, что в состояние 1 переводится второй выход ЦР и на вход 2 компаратора подаётся тока Iэт4.величеной 128.
Третий этап кодирования: определение и кодирование номера уровня квантования сегмента, в пределах которого находится амплитуда отсчёта Ic. Таких уровней квантования в пределах каждого сегмента 16,и все они могут быть полученны с помощью дополнит.эталонных значений.
1 6.Нелинейный декодер (цап). Назначение, технические параметры, структурная схема, принцип действия.
Нелинейный декодер предназначен для преобразования сигнала ИКМ в сигнал
АИМ-2, то есть в импульс определенной полярности и амплитуды.

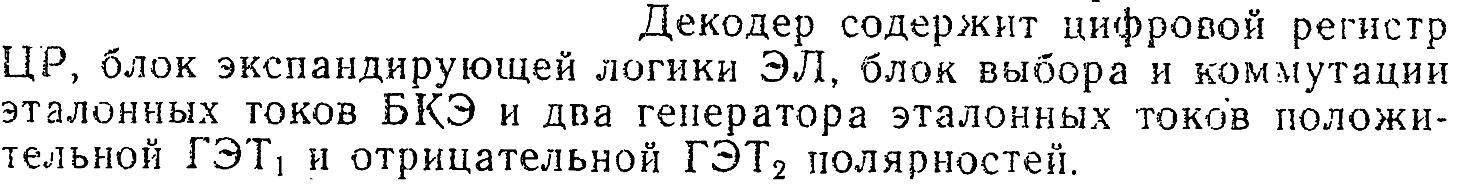

В состав нелинейного декодера входят следующие основные устройства:
ЦР –цифровой регистр преобразует последовательный
двоичный код в параллельный;
ЭЛ – устройство экспандирующей логики осуществляет
цифровое расширение динамического диапазона
сигнала, амплитудная характеристика которого
приведена на рисунке ;
БКЭ(блок коммут.эталонов)-формирует из 12 возможных всего 6 элементов.
ГЭТ1 и ГЭТ2 – генераторы эталонных токов
положительной и отрицательной полярности;
каждый ГЭТ формирует по 12 значений эталонных токов.

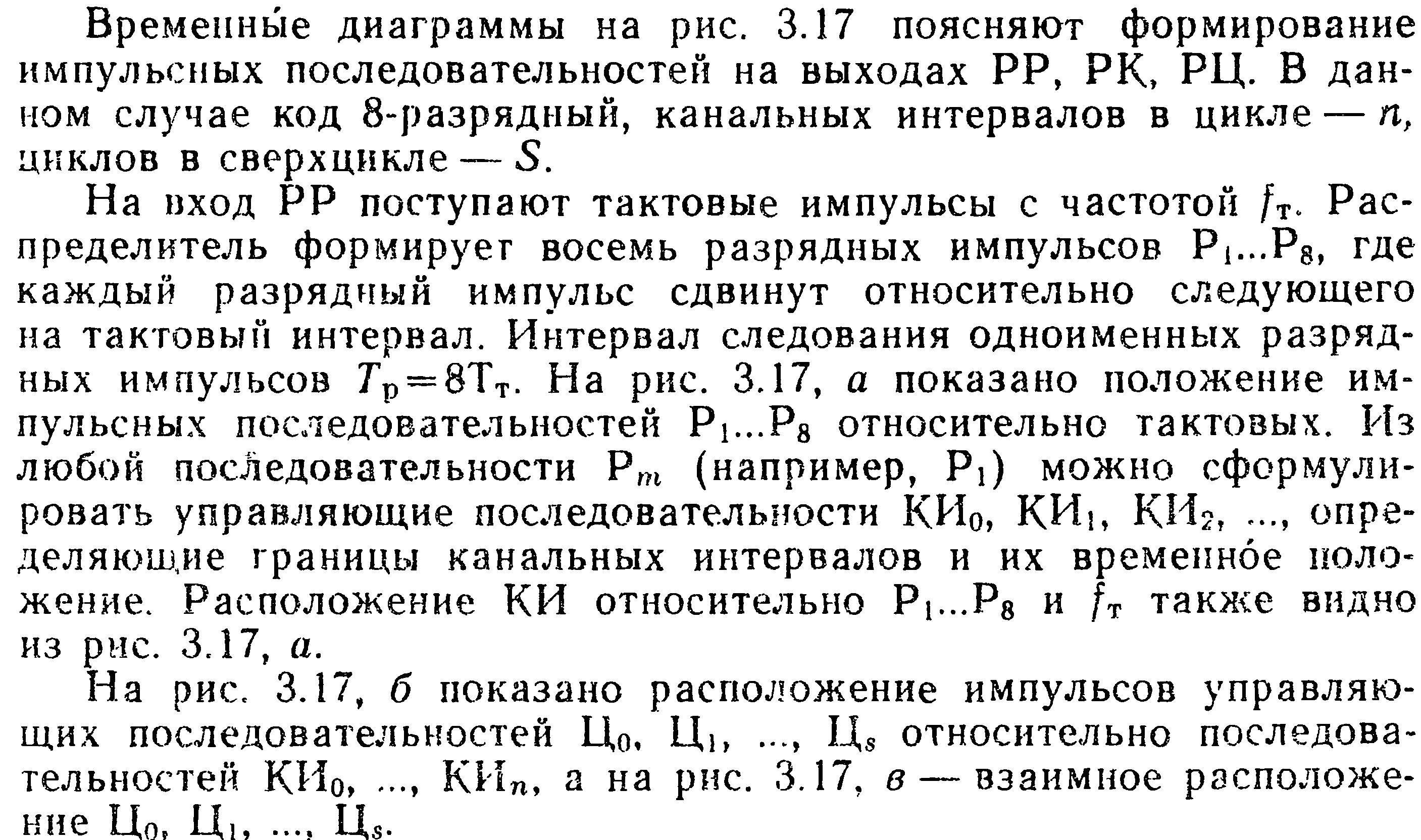

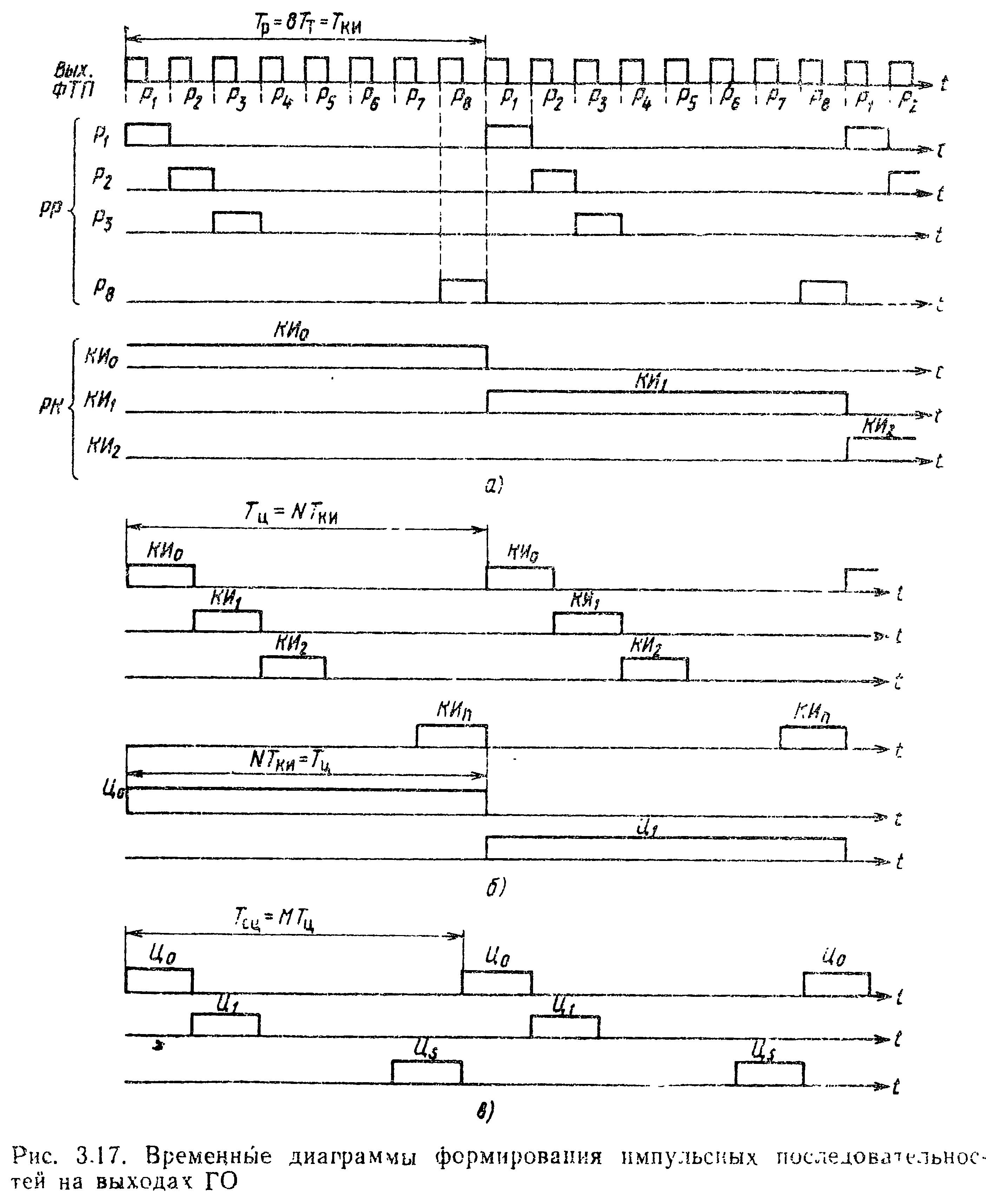

17.Генераторное оборудование (ГО) цифровых систем передачи. Назначение, технические параметры, структурная схема ГО в тракте передачи, принцип действия, временные диаграммы импульсных последовательностей.
ГО предназначено чтобы:
1.сформировать импульсные последовательности для того чтобы управлять функциональными узлами аппаратуры.
2.для синхронизации определенных узлов аппаратуры
3.сигналами ГО определяется порядок и скорость обработки сигнала.
Технические параметры:
1частота задающего генератора-частота ЗГ(8192кГц,8448кГц)
2.относительная
нестабильность частоты
(1-5)*10-5
3.Уровень выходного сигнала Um (3+/-0,3)В
4.тактовая частота 1024,2048 кГц. Эти параметры могут отличаться взависимости от иерархического уровня телекомм-го оборудования.

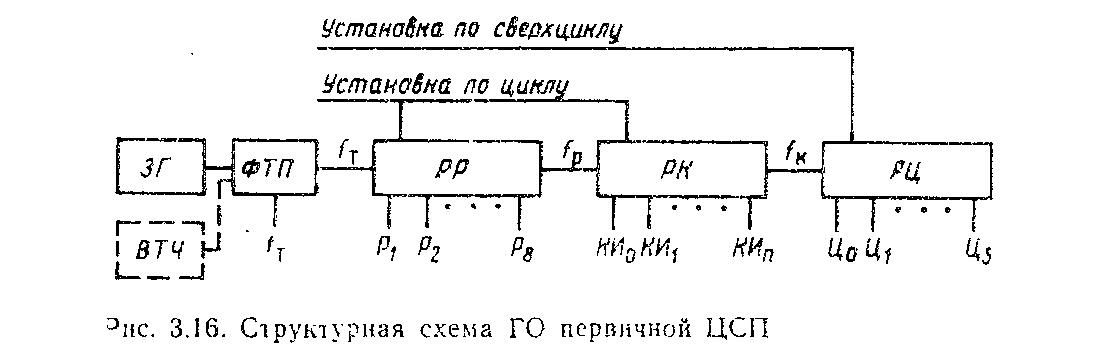

ЗГ – задающий генератор – формирует высокостабильный по частоте и во времени гармонический или прямоугольный сигнал
ФТП – формирователь тактовой последовательности – делит частоту ЗГ и формирует высокостабильный сигнал с тактовой частотой
РР – распределитель разряда – строится на дешифраторных счётчиках, формирует 8 управляющих сигналов для кодера/декодера (делит ТЧ на 8)
РК – распределитель канальный – формирует 16 или 32 управляющих импульса для АИМ модулятора и временных селекторов
РЦ – распределитель цикловой – формирует 16 импульсных сигналов, которые управляют приёмопередатчиками СУВ, формируют циклы на передаче и приёме
ВТЧ – выделитель тактовой частоты – используется на приёме для выделения из линейного сигнала гармоник с тактовой частотой
Установка по циклу и сверхциклу – управляющие сигналы с помощью которых подстраивают распределители для синхронизации, их формирует приёмник синхронизации.
