3. Оптимальное число регенеративных подогревателей в схемах яэу. Оптимальные параметры регенеративного подогрева при произвольном числе подогревателей в тепловой схеме.
Х арактер зависимости экономии теплоты от степени регенерации и числа регенеративных подогревателей
В пренебрежении тепловыми потерями, потерями давления и затратами на прокачку.
●Максимальный КПД цикла с регенерацией – при бесконечном числе подогревателей в системе.
●В области оптимальной степени регенерации КПД имеет пологий максимум.
●При добавлении каждого последующего подогревателя КПД растёт, но величина прироста уменьшается.
В реальности:
●На практике используется 5÷8 регенеративных подогревателей ●Реальная степень регенерации – примерно 0,85÷0,9 σzopt●Подогревы выбираются примерно равными на всех подогревателях. При этом КПД незначительно отличается от КПД с оптимальным распределением подогревов, но становится возможным использовать серийные подогреватели.
Оптимальные параметры регенеративного подогрева при произвольном числе подогревателей
Е
сли
z
– число подогревателей, то оптимальное
значение степени регенерации, определяемой,
как
составит:
Оптимальные
величины подогревов:
Оптимальная
величина hпв
Оптимальное число регенеративных подогревателей в семах ЯЭУ
Энергетический коэффициент – отношение работы, совершаемой в турбине долей пара, ушедшей на регенеративный подогрев к работе, совершаемой долей пара, дошедшей до конденсатора:
где
αi
– доля пара, идущего в i-й
отбор, а hi
– энтальпия пара в i-м
отборе.
КПД цикла с регенерацией связан с КПД цикла без регенерации соотношением:
тогда:
Следовательно, чем больше Ар, тем больше ηр.
Условия оптимального регенеративного подогрева – при которых Ар максимально.
То есть, чем больше подогревателей, тем больше КПД, но каждый следующий подогреватель увеличивает КПД на меньшее значение, чем предыдущий. Таким образом, существует оптимальное число подогревателей, ограниченное капитальными вложениями, расходами на прокачку конденсата, потерями давления греющего пара и тепловыми потерями. На АЭС обычно используется 5 – 8 подогревателей.
Примечание: количество регенеративных подогревателей зависит и от типа
реактора. Например, для РБМК, как правило, нет ПВД, так как tП.В. занижена по другим соображениям:
уменьшается вынос продуктов коррозии в реактор;
улучшается работа ГЦН, т.к. при более низкой температуре питательной воды увеличивается запас до кавитации насоса;
увеличивается предельная мощность ТК по условию запаса до кризиса кипения.
4. Ввэр-1000. Состав, основные технические характеристики.
В состав энергоблока входят ядерная паропроизводящая установка водо-водяного типа единичной электрической мощностью 1000 МВт. Технологическая схема энергоблока двухконтурная.
Состав:– реактор– 4 ГЦН (ГЦН – 195М)– трубопроводы главного циркуляционного контура (dвнутр = 850мм, dвнеш = 1000мм) – вспомогательные системы
ГЦК:
В
се
циркуляционные петли по компоновке и
длинам идентичны. Размещение ГЦК:
№4 БП №3
№1 БВ №2
Технические характеристики:
Параметр |
Размерность |
Величина |
Тепловая мощность номинальная |
МВт |
3000 |
Диаметр активной зоны |
м |
3.16 |
Высота активной зоны |
м |
3.53 |
Количество ТВС в активной зоне |
шт |
163 |
Шаг ТВС |
мм |
236 |
Количество ТВЭЛ в ТВС |
шт |
312 |
Количество ПЭЛ в ТВС |
шт |
18 |
Диаметр/шаг ТВЭЛ |
мм |
9.1/12.75 |
Давление теплоносителя на выходе из реактора |
МПа |
15.7±0.3 |
Температура теплоносителя на входе/выходе реактора |
0С |
290/320 |
Расход теплоносителя |
м3/час |
84800 |
Гидравлическое сопротивление реактора без входных и выходных патрубков |
МПа |
3.73 |

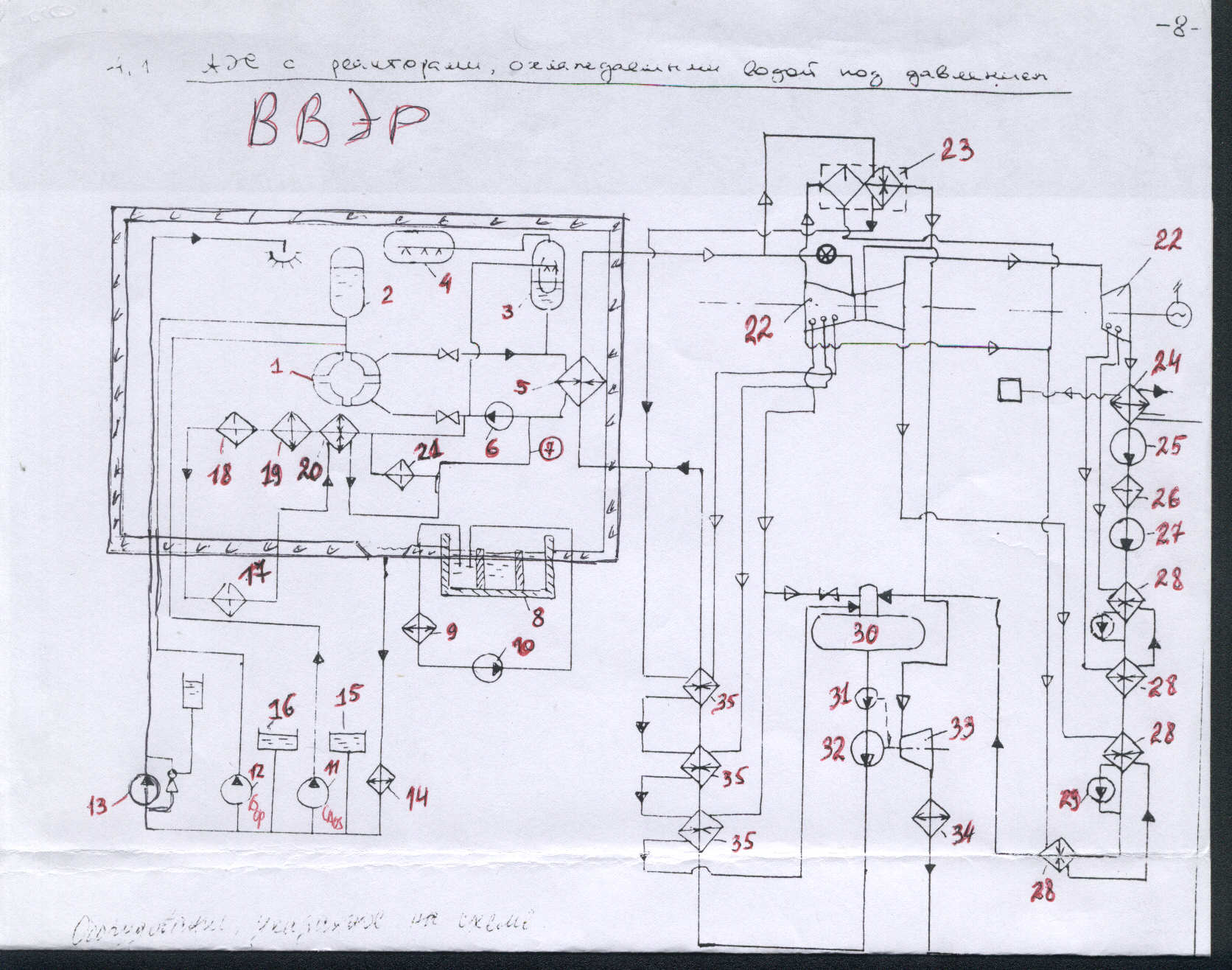

1-Р 2-ГЕ САОЗ 3-КД 4-ББ 5-ПГ 6-ГЦН 7-СППр а – подпиточный насос 8-Бассей выдержки 9-Теплообменник БВ 10-Насос БВ 11-Насосы САОЗ 12-Насос САВБ 13-Спринклерный насос 14-ТО САПР а – бак приямок 15- Аварийного запаса бора 16-Аварийного запаса бора 17-Фильтр СВО 18-Фильтр СВО 19-Доохладители продувки 20-Регенеративный ТО 21-Механический фильтр 22-Турбина 23-Сепаратор – пароперегреватель 24-Конденсатор основной 25-Конденсатный насос 26-Обессоливающая установка 27-Конденсатный насос 28-ПНД 29-Дренажный насос 30-Деаэратор 31-Предвключенный насос 32-Питательный насос 33- турбопривод питательного насоса, для вращения ЦН 34-Конденсатор приводной турбины 35-ПВД
