Режим ручного дугового зварювання.

Основним параметром режиму ручного дугового зварювання є сила зварювального струму. Струм (у А) вибирають залежно від діаметру і типу

де к — дослідний коефіцієнт, рівний 40—60 для електродів із стрижнем з маловуглецевої сталі і 35—40 для електродів із стрижнем з високолегованої сталі, А/мм; dе діаметр електроду, мм. При товщині стали до 6 мм зварюють по зазору без оброблення кромок заготівок.

При великій товщині роблять однобічну або двобічну обробку крайок під кутом 60°. Обробка («розділ» крайок) необхідна для забезпечення повного провару по товщині. При товщині понад 10 мм зварюють багатошаровим швом.

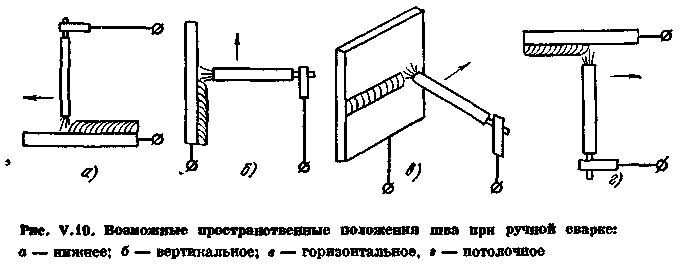

рис.3 Просторові положення при зварюванні: а) – нижнє, б) - вертикальне, в) - горизонтальне, г) - стельове

Ручне дугове зварювання досить широко застосовують у виробництві металоконструкцій для різних металів і сплавів малої і середньої товщини (2—30 мм).

Ручне зварювання зручне при виконанні коротких і криволінійних швів в будь-яких просторових положеннях (нижньому, вертикальному, горизонтальному, стельовому), а також при накладенні швів в важкодоступних місцях.

Ручне зварювання забезпечує хорошу якість зварних швів, але володіє низькою продуктивністю в порівнянні з автоматичним дуговим зварюванням під флюсом. Продуктивність процесу зварювання в основному визначається силою зварювального струму. Проте струм при ручній зварюванні покритими електродами обмежено, оскільки підвищення струму понад рекомендовану величину приводить до розігрівання стрижня електроду, відшаровування покриття, сильного розбризкування і чаду розплавленого металу зварювальної ванни.

Ручне зварювання поступово замінюють напівавтоматичним в атмосфері захисних газів.

3.2.1.6 Джерела зварювального струму

рис.8 Зовнішня характеристика джерела струму

Джерела струму для живлення зварювальної дуги повинні мати спеціальну зовнішню характеристику. Зовнішньою характеристикою джерела називається залежність напруги на його вихідних клемах від струму в електричному ланцюзі. Зовнішні характеристики можуть бути наступних основних видів: падаюча 1, пологопадаюча 2, жорстка 3 і зростаюча 4.

рис.9 Зведена характеристика «дуга»-«джерело живлення» при ручному електродуговому зварюванні

Джерела зварювального струму з падаючою характеристикою необхідні для полегшення запалювання дуги за рахунок підвищеної напруги холостого ходу, забезпечення стійкого горіння дуги і практично постійної проплавляючої здатності дуги, тому що коливання її довжини і напруги (особливо значні при ручному зварюванні) не приводять до значних змін зварювального струму, а також для обмеження струму короткого замикання.

Джерела зварювального струму з жорсткою і зростаючою зовнішньою характеристиками застосовують для зварювання електродом, що плавиться, в атмосфері захисних газів.

Основні джерела зварювального струму – трансформатори, випрямлячі, генератори. Відмінність від неспеціалізованого джерела живлення: а) можливість витримувати струм короткого замкнення – швидко відновляти робочі характеристики, б) можливість регулювання вихідного току, в) мати відповідну зовнішню характеристику.
