12 Билет.Справочная геометрия.Система коорднат.Единицы измерения

Еденици измерения

В SS функциональны все элементы SW вершины, кромки, грани (объекты приложения, граничные условия); справочная геометрия (относительно них ориентируются силы перемещения).

После выбора объектов, относящихся к элементам моделей, происходит ото: дествлепие системой типа геометрии с каноническими формами. Выделяют плоские, цилиндрические и сферические грани:

д ля плоской грани (Нормально плоскости), а также (направление в плоскости)

для цилиндрических граней (Осевое, Радиальное и Окружное) направления.

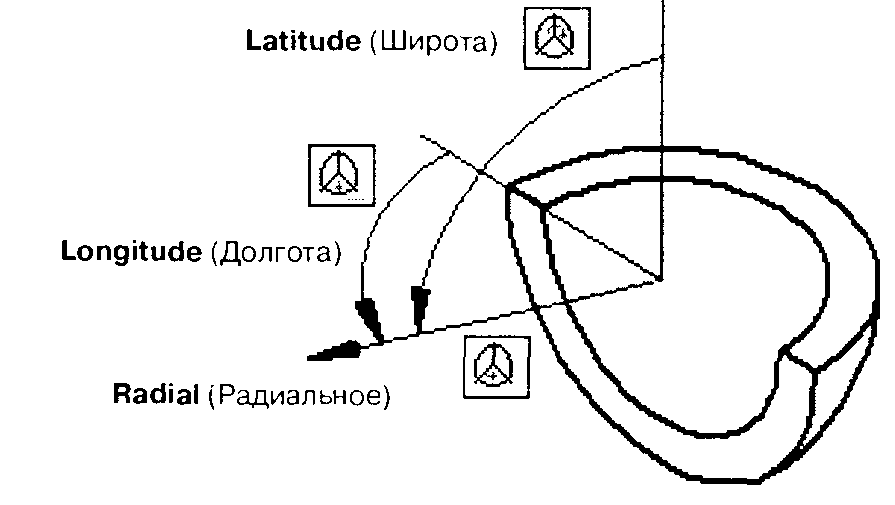

для сферических граней (Радиальное, Долгота и Широта)

Если грань не относится к этим категориям, то выделяется нормаль к выбранной грани. Но эта возможность появляется только при Указании давления.

Абсолютные значения координат не используются.

Поддерживает следующие системы измерения

СИ (SI);

английская гравитационная система

Математическая - метрическую

гравитационная система

Система по умолчанию устанавливается (Настройки).

(размеры заданные в SW в одной системе координат. Так же в расчёты можно осуществить и в других системах координат). В большинстве панелей можно назначать систему индивидуально. Кроме этого, в окне можно выбрать единицы измерения внутри данной системы, например: метры, сантиметры, миллиметры.

13 Билет.Общие положения.Порядок элементов и точность расчета.

Дискретизация - это построение конечно-элементной сетки. До завершения этого этапа все другие манипуляции неактуальны. Качество сетки зависит от геометрии модели и действий пользователя.

Типы конечных элементов:

- Пространственные тетраэдральные элементы могут быть двух ти­пов: линейные и параболические.

тетраэдральные имеют четыре узла в вершинах. Такая конфигурация обеспечивает линейное изменение перемещений в пределах объема элемента. перемещений по коорди­натам, являются постоянными в элементе. Напряжения также константы.

- Параболические элементы, помимо узлов в вершинах, имеют узлы па серединах ребер

-оболочные

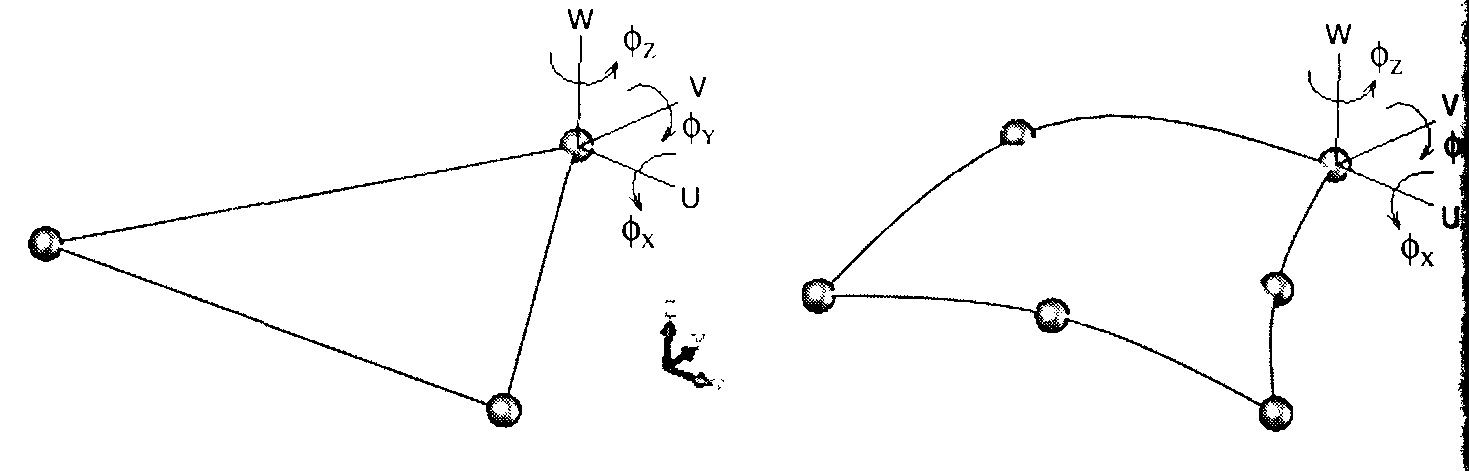

также делятся па две группы: плоские треугольники с узлами в вершинах и криволинейные треугольники с узлами в вершинах и на серединах сторон. Степеней свободы в каждом узле; шесть: перемещения и углы поворота.

- балочные

-специального назначения (пружины, крепижи. Контакты в зацеплении)

Построение сетки в новом анализе приведёт к утере результатов.

Порядок элементов и точность расчётов.

элементы второго порядка (линейное измение, деформации) обеспечивают более высокую точноть расчёта. чем элементы с постоянное деформацией, при сопоставимых вычислительных затратах. Наиболее чувствительны к этому элементы с высоким градиентом напряжений, (например концентраторы, места контакта, участки с резким изменением граничных условии и т.д.) Соответственно, па точность влияют два фактора: более корректное описание геометрии и лучшая аппроксимация поля перемещении. аппроксимация вносит решающий вкладоднако, значительно, при одинаковом количестве элементов, ростёт размерность задачи.
