3.5 Силы, действующие на шатунную шейку коленчатого вала

Полярную диаграмму силы действующей на шатунную шейку, строят графическим сложением векторов сил К и Т.

Суммарная сила, действующая на шатунную шейку по радиусу кривошипа:

Результирующая сила, действующая на шатунную шейку:

Результаты расчета приведены в таблице 4.

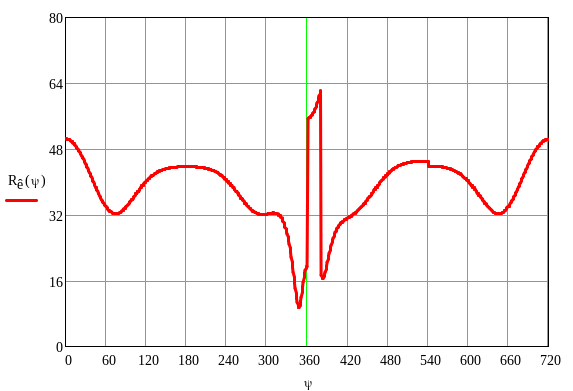

Рисунок 9.

Диаграмма нагрузки на шатунную шейку коленчатого вала дизеля в прямоугольных координатах

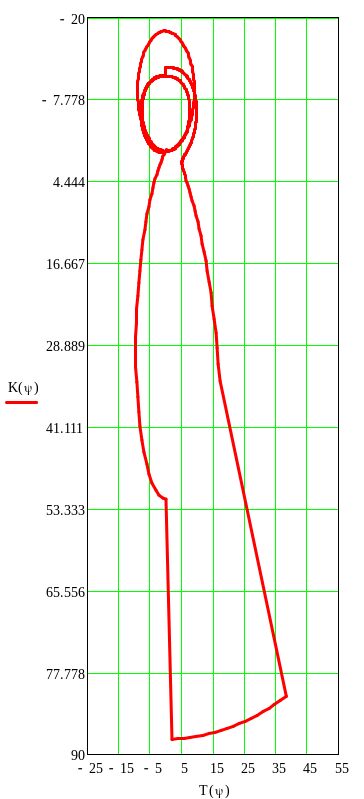

Рисунок 10.

Полярная диаграмма нагрузки на шатунную шейку дизеля

3.6 Силы, действующие на коренные шейки коленчатого вала

Результирующая сила, действующая на коренную шейку, определяется геометрическим сложением сил, равных, но противоположных по направлениям силам, передающимся от двух смежных колен:

Сила, действующая на колено вала по кривошипу:

Результирующая сила, действующая на колено вала:

Суммарная сила, действующая на коренную шейку:

Результаты расчета приведены в таблице 4.

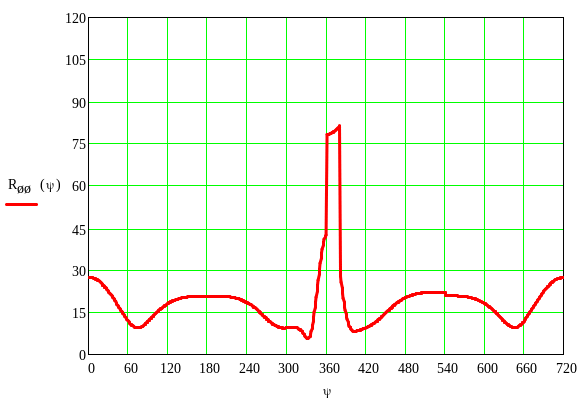

Рисунок 10.

Диаграмма нагрузки на коренную шейку коленчатого вала дизеля в прямоугольных координатах

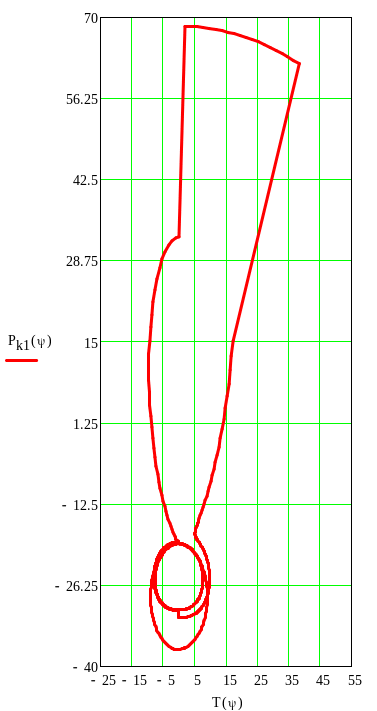

Рисунок 10.

Полярная диаграмма нагрузки на коренную шейку дизеля

Таблица 4.

Силы, действующие на коренные и шатунную шейку коленчатого вала

	, кН	, кН	, кН	, кН	, кН
0	-27.608	27.608	-50.394	50.394	-37.185
30	-20.822	22.57	-43.608	44.469	-30.399
60	-10.972	11.942	-33.758	34.086	-20.548
90	-10.843	11.745	-33.629	33.931	-20.42
120	-16.559	18.118	-39.346	40.027	-26.136
150	-20.1	20.555	-42.886	43.101	-29.676
180	-20.826	20.826	-43.612	43.612	-30.403
210	-20.196	20.657	-42.982	43.2	-29.772
240	-16.91	18.589	-39.696	40.44	-26.486
270	-11.283	12.818	-34.069	34.607	-20.859
300	-9.511	9.513	-32.297	32.298	-19.087
330	-4.11	5.901	-26.896	27.227	-13.686
360	42.382	42.382	19.596	19.596	32.806
390	6.79	14.38	-15.996	20.41	-2.787
420	-8.117	9.499	-30.903	31.295	-17.694
450	-11.984	14.742	-34.77	35.815	-21.561
480	-14.145	20.246	-40.918	41.898	-27.709
510	-21.53	22.078	-44.316	44.585	-31.107
540	-22.175	22.175	-44.961	44.961	-31.752
570	-20.231	20.695	-43.017	43.238	-29.808
600	-16.659	18.252	-39.445	40.144	-26.236
630	-10.882	11.837	-33.668	33.989	-20.459
660	-10.931	11.85	-33.717	34.026	-20.507
690	-20.709	22.432	-43.495	44.342	-30.286
720	-27.467	27.467	-50.253	50.253	-37.108
