3. Адресация данных и переходов. Адресация переходов

1. Внутрисегментный прямой

(будет выполнена команда, которая по метке)

Jmp MET1

….

MET1: mov

* при этом переходе меняется только IP

2. Межсегментный прямой

С.к.1

Jmp MET1

……

…

С.к.2

…

MET1: mov

* изменяются регистры CS и IP

3. Внутри-сегментный косвенный

Jmp [MET1]

По этому адресу будет другой адрес.

*содержимое метки указывает на адрес.

4. Межсегментный косвенный.

Сегмент данных

MET . . . . METKA

Сегмент кода

Jmp [MET]

METKA: mov

* переходим по адресу на метку, которая указывает на адрес выполняемой команды

Адресация данных

1) Непосредственная(абсолютная). Данное частью команды. Например:

mov AX, 4531H

2) Прямой. Прямо по метке находится адрес:

M1 DB 51H

Mov BL, M1

3) Регистровый. Пересылка из регистра в регистр:

Mov BX, 3

Mov AX, BX

4) Регистровый косвенный.

Mov AX, [BX]

Это означает, что число в [] это адрес адреса. Указывает на адрес данного.

Эффективный адрес данного находится в базовом регистре BX или индексном SI,DI.

5) Регистровый относительный.

(относительный – значит должна быть метка)

(Считается относительно меток)

M1 DB 51H

Mov BX, 3

MOV AX, M1[BX]

([BX]=3; AX=2A65H)

ЕА = сумме адреса метки и содержимого регистра BX.

Физический адрес = DS+ EA. Он выставляется на шину адреса.

(Эффективный адрес равен сумме 8 или 16 битного смещения и содержимого базового или индексного регистров).

6) Базовый индексный.

Mov BX, 3

Mov SI, 0

Mov AX, [BX][SI]

Эффективный адрес равен сумме содержимого базового и индексного регистров, определяемых командой.

7) Относительный базовый индексный.

Mov AX, M3[BX][SI

*адрес – это длина содержимого BX и SI относительно метки.

Эффективный адрес равен сумме 8 или 16 битного смещения и базово-индексного адреса.

28. Мультипроцессоры.

Мультипроцессор — это компьютерная система, которая содержит несколько процессоров и одно адресное пространство, видимое для всех процессоров. Он запускает одну копию ОС с одним набором таблиц, в том числе тех, которые следят какие страницы памяти свободны.

По способу адресации памяти различают несколько типов мультипроцессоров, среди которых: UMA (Uniform Memory Access), NUMA (Non Uniform Memory Access) и COMA (Cache Only Memory Access).

Все процессоры ЭВМ устроены одинаково. Имеется 2 основных устройства – процессор и память, связанные каналом обмена информацией.

Работа заключается в последовательном выполнении отдельных команд. Языки этих машин хорошо отображают их структуру. Многопроцессорные системы включают несколько процессоров с общей оперативной памятью, общими периферийными устройствами и под управлением одной ОС.

ОС при такой конфигурации должна еще решать задачи распределения ресурсов и заданиями между процессорами, синхронизацию процессов, планирование с учетом оптимизации загрузки всех процессоров.

Имеются мультипроцессоры UMA и NUMA .

UMA-(это те, у которых каждое слово данных может быть считано с одинаковой скоростью.)

Это архитектура многопроцессорных компьютеров с общей памятью. Все микропроцессоры в UMA-архитектуре используют физическую память одновременно. При этом время запроса к данным из памяти не зависит ни от того, какой именно процессор обращается к памяти, ни от того, какой именно чип памяти содержит нужные данные. Однако каждый микропроцессор может использовать свой собственный кэш.

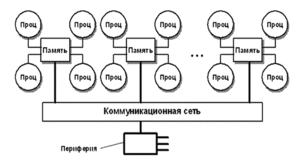

NUMA-(неоднородный доступ к памяти). Это схема реализации компьютерной памяти, используемая в мультипроцессорных системах, когда время доступа к памяти определяется её расположением по отношению к процессору. Системы NUMA состоят из однородных базовых узлов, содержащих небольшое число процессоров с модулями основной памяти.

Периферия

Для связи процессоров может использоваться координатный коммутатор, который на пересечении имеет координатный переключатель.

ЦП модули памяти

-

ЦП

Модули памяти

это не блокирующая сеть, но при подсоединении 1000 ЦП с 1000 модулей памяти вам нужен 1кк переключателей.

(ищутся свободные модули памяти)

Можно исп.многоступенчатые коммутаторные сети, они базир.на простых коммутаторах 2 входа 2 выхода. Но это уже получ.блокирующая сеть, т.к. не сразу ясно, сущ.ли свободный модуль памяти. В МП NUMA у каждого процессора есть еще собственная память.

Систалический процессор (сист.матрица) - это регулярная матрица процессорных элементов, каждый из которых обменивается информацией с соседями. Все процессоры работают синхронно под управлением источника синхронизации.

Сканеры.

Ска́нер (англ. scanner) — устройство, выполняющее преобразование изображений в цифровой файл - цифровую копию изображения объекта. Процесс получения этой копии называется сканированием.

Бывают ручные (англ. Handheld), рулонные (англ. Sheet-Feed), планшетные (англ. Flatbed) и проекционные сканеры. Разновидностью проекционных сканеров являются слайд-сканеры, предназначенные для сканирования фотопленок. В высококачественной полиграфии используются барабанные сканеры, в которых в качестве светочувствительного элемента используется фотоэлектронный умножитель (ФЭУ).

Принцип работы однопроходного планшетного сканера состоит в том, что вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле, движется сканирующая каретка с источником света. Отраженный свет через оптическую систему сканера (состоящую из объектива и зеркал или призмы) попадает на три расположенных параллельно друг другу фоточувствительных полупроводниковых элемента на основе ПЗС, каждый из которых принимает информацию о компонентах изображения.

Графопострои́тель (от греч. γράφω), пло́ттер — устройство для автоматического вычерчивания с большой точностью рисунков, схем, сложных чертежей, карт и другой графической информации на бумаге размером до A0 или кальке.

Графопостроители рисуют изображения с помощью пера (пишущего блока).

Связь с компьютером графопостроители, как правило, осуществляют через последовательный, параллельный, SCSI-интерфейс и Ethernet.

Типы графопостроителей

• рулонные и планшетные

• перьевые, струйные и электростатические

• векторные и растровые

Назначение графопостроителей — высококачественное документирование чертёжно-графической информации.

Графопостроители можно классифицировать следующим образом:

• по способу формирования чертежа — с произвольным сканированием и растровые;

• по способу перемещения носителя — планшетные, барабанные и смешанные (фрикционные, с абразивной головкой).

• по используемому инструменту (типу чертёжной головки) — перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой.

Электростатические графопостроители

Электростатические графопостроители работают на безударном электрографическом растровом принципе. Специальная диэлектрическая бумага перемещается под электростатической головкой, содержащей иголки с плотностью 40-100 на 1 см. К иголкам прикладывается отрицательное напряжение в результате чего диэлектрическая бумага заряжается и на ней создаётся скрытое изображение. Затем бумага проходит через бокс, в котором над ней распыляется положительно заряженный тонер. Заряженные области притягивают частицы тонера. В цветных системах этот процесс повторяется для каждого из основных субтрактивных цветов — голубого, пурпурного и жёлтого, а также чёрного.

Электростатические графопостроители быстрее перьевых графопостроителей, но медленнее лазерных печатающих устройств. Их скорость составляет от 500 до 1000 линий, наносимых на бумагу в 1 мин. Они работают с разрешением 200—400 точек на дюйм. Электростатические графопостроители необходимы, если требуется высококачественный цветной вывод для CAD-системы. Такой графопостроитель в 10-20 раз быстрее перьевого.
