21 Характерные схемы электрических сетей внутреннего электроснабжения
Схемы радиального питания. Радиальными являются схемы, в которых электроэнергию от центра питания передают прямо к цеховой подстанции без ответвлений на пути для питания других потребителей. Применять радиальные схемы следует только для питания достаточно мощных потребителей.

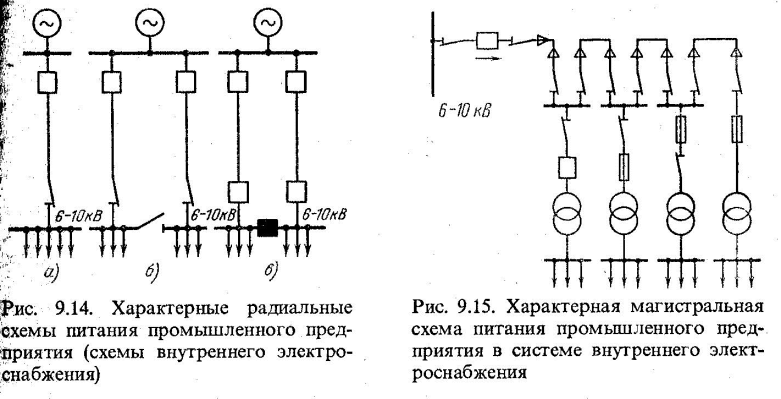

Схема на рис. 9.14, а предназначена для питания потребителей 3-й категории или потребителей 2-й категории с пониженной ответственностью. Схема на рис. 9.14,б предназначена для потребителей 2-й категории. Схема на рис. 9.14, в предназначена для электроснабжения потребителей 1-й категории, но ее используют и для питания потребителей 2-й категории, перерыв в питании которых влечет за собой недоотпуск продукции и которые имеют народнохозяйственное значение в масштабе страны.
Схема магистрального питания. Магистральные схемы применяют в системе внутреннего электроснабжения предприятий в том случае, когда потребителей достаточно много и радильные схемы питания явно нецелесообразны. На рис. 9.15 приведена схема магистрального питания. Эти схемы характеризуются пониженной надежностью питания, но дают возможность уменьшить число отключающих аппаратов и более удачно скомпоновать потребителей для питания.
Когда необходимо сохранить преимущества магистральных схем и обеспечить высокую надежность питания, применяют систему транзитных (сквозных) магистралей (рис. 9.16). В этой схеме при повреждении любой из питающих магистралей высшего напряжения питание надежно обеспечивают по второй магистрали путем автоматического переключения потребителей на секцию шин низшего напряжения трансформатора, оставшегося в работе.
Схемы смешанного питания. В практике проектирования и эксплуатации систем электроснабжения промышленных предприятий редко встречаются схемы, построенные только по радиальному или только магистральному принципу. Обычно крупные и ответственные потребители или приемники питают по радиальной схеме. На рис. 9.17 приведена такая схема смешанного питания.
22. Типовые схемы электроснабжения предприятий различных отраслей промышленности.
Основные принципы и специфика построения системы электроснабжения промышленных предприятий .

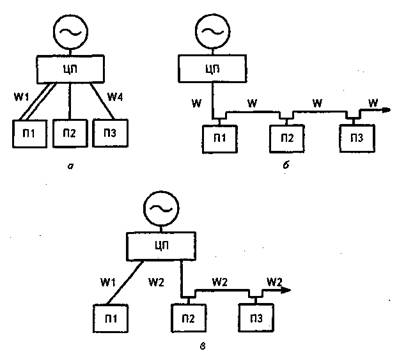

Схемы электроснабжения: а— радиальная; б— магистральная; в— смешанная
Магистральная схема — линии, питающие потребителей (приемники), имеют распределение энергии по длине (рис. 1, б). Такие линии называют магистральными (линия W). Смешанная схема — электроснабжение осуществляется радиальными и магистральными линиями. Радиальные схемы бывают одно- и двухступенчатыми.
В одноступенчатой радиальной схеме потребители (приемники) непосредственно связаны с ЦП, В двухступенчатой радиальной схеме между ЦП и потребителями (приемниками) имеются дополнительные элементы — РП
Схемы внешнего и внутреннего электроснабжения

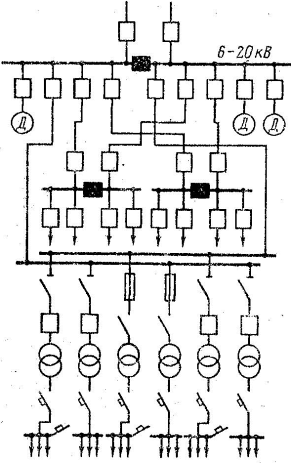

Внешне электроснабжение осуществляется от энергетичекой системы при наличии собственной Эл. Станции или при ее отсутсвии к ним относятся ГПП, ГРП, распределяет сеть выше 1 кВ Внутреннего электроснабжения схемы распределительных сетей напряжением 6—10 кВ для внутреннего электроснабжения промышленных предприятий проектируют на Рис 2. Для крупных объектов, которые занимают обширные площади и обладают большими нагрузками или имеют на своей территории электростанцию или главную понизительную подстанцию, проектируют питающую сеть с РП. При этом РП размещают, как правило, в местах наибольшего потребления электроэнергии и совмещают с трансформаторными подстанциями наиболее крупных цехов.
