6. Конструкция устьевой арматуры шсну

Устьевое оборудование глубиннонасосных важин на давление 25 и 40 кгс/см2, имеющее шифр СУСИ-73-25 СУСГ2-73-40 (сальник устьевой с самоустанавливающейся головкой одинарным или двойным уплотнением с резьбой под 73-мл на-сно-компрессорные трубы по ГОСТ 633-63). Техническая характе-:стика его следующая. СУСГ1-73-25 СУСГ2-73-40

Характерная особенность устьевых сальников типа СУСГ - применение шарнирного соединения между головкой сальника и его (тройником, что дает возможность поворачиваться в пределах конус­ного угла 3° и самоустанавливаться по сальниковому штоку.

Устьевой самоустанавливающийся сальник СУСГ1 (рис) состоит из шаровой головки с помещенными в ней нижней и верхней втулками с вкладышами из прессованной древесины и уплотнительной набивки. На верхнюю часть шаровой головки навинчивается крышка с двумя скобами, которыми подтягивается уплотнительная набивка. В верхней части крышки головки над грундбуксой имеется кольцевой резервуарчик, служащий для смазки трущихся поверх­ностей сальникового штока, набивки и вкладышей. Для надежного уплотнения шаровой головки предусмотрено уплотнительное кольцо. Два стопора в нижней части шаровой головки не позволяют про­ворачиваться ей вокруг своей оси при затяжке крышки. Шаровая головка крепится к тройнику двумя откидными болтами, укреплен­ными на тройнике пальцами, которые входят в проушины болтов. Тройник снабжен быстроразборным соединением для подсоедивения к выкидной линии.

Устьевой сальник СУСГ2 в отличие от сальника СУСГ1 имеет вторую камеру, включающую шаровую головку с поме­щенными в ней уплотнительной набивкой и промежуточной втулкой с вкладышами и двумя резиновыми кольцами.

а - СУСГ1-73-25; 1- трой­ник; 2-втулка нижняя; 3-вкладыш; 4- стопор;5 – кольцо уплотнительное; 6-манжетодержатель; 7-крышка шаровая; 8-уплотнительная

набивка; 9-го­ловкашаровая; 10-вкла­дыш; 11-грундбукса; 12-крышка головки; 18-гайка; 14-болт откидной; 15-палец; 16-шплинт; 17-гайка накидная; 18-ниппель; 19-наконечник

Конструкц и принцип работы ОУЭН

Оборудование устья скважины предназначено для отвода в манифольд продукции скважины, герметизации пространства между обсадной колонной и насосно-компрессорными трубами с учетом ввода в это пространство кабеля и перепуска газа из этого пространства при увеличении его давления. Кроме того, конструкция устьевого оборудования предусматривает использование приборов при исследованиях скважины (измерении давления на выкиде у НКТ и в затрубном простр, измер уровня жидкости в скважине и т.д.). Оборудование устья скважин, эксплуатируемых центроб нас, унифицировано с устьевым оборудованием, применяемым при других способах эксплуата­ции скважин (фонтанном, скважинными штанговыми насо­сами), и между собой. Оборудование устья скважины для эксплуатации этими уста­новками обозначается ОУЭН и изготавливается в двух исполне­ниях: исполнение П - с проходными кранами или задвижками и исполнение Т - с трехходовыми кранами.

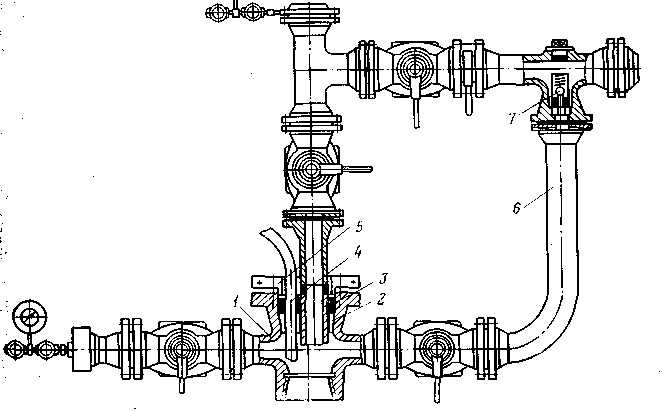

Устьевое оборудование состоит из трубной головки 1, которая соединяется с ОК. В ТГ размещены разъемный корпус 2 и резиновое уп­лотнение 3, герметизирующее место вывода кабеля 4 и труб. Уплотнение поджимается разъемным фланцем 5. Трубная го­ловка имеет отверстие для использования приборов при изме­рении уровня жидкости в скважине и других исследованиях. Затрубное пространство скважины соединяется с выходом из насосно-компрессорных труб через колено 6 и обратный кла­пан 7
