Отклонения формы номинально цилиндрических поверхностей. Условные обозначе­ния допусков формы номинально цилиндрических поверхностей на чертежах.

Комплексным показателем отклонения формы цилиндрических поверхностей является отклонение от цилиндричности.

О тклонение от цилиндричности (EFZ) – наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра (рис. 42). Обозначение на чертеже:

Прилегающий цилиндр – цилиндр минимального диаметра, описанный вокруг реальной наружной поверхности, или максимального диаметра, вписанный в реальную внутреннюю поверхность.

Контроль этого показателя достаточно сложен. Поэтому на практике его контролируют по 2 сечениям. Про дольному и поеречному.

1. В продольном:

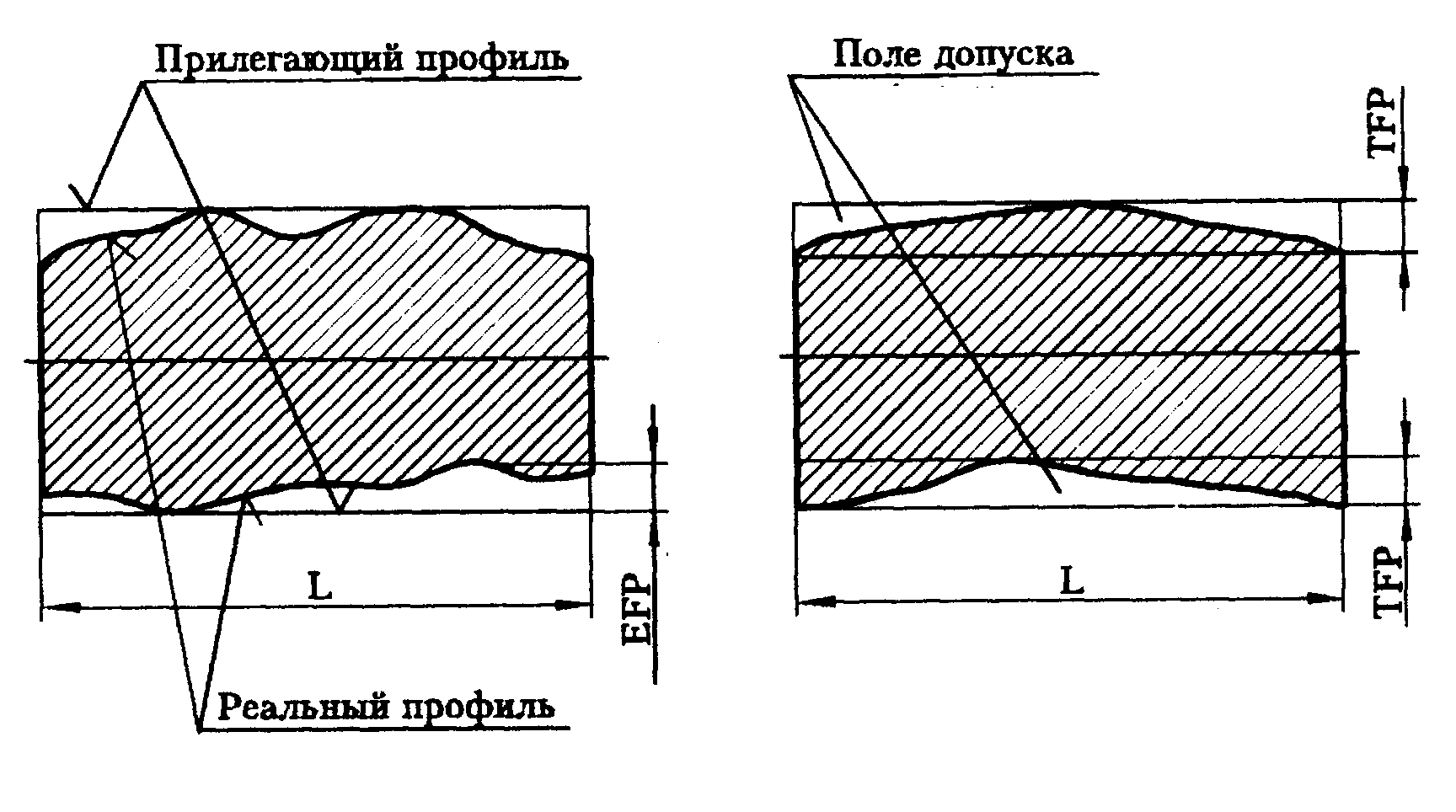

EFP(При списывании писать )-отклонение профиля в продольном сечении.

2. В поперечном

EFK(При списывании писать )-отклонение от круглости.

Отклонения формы. Градации точности. Уровни относительной геометрической точности (соотношение допусков формы и размеров).

Допуск формы задаётся как часть допуска соответствующего размерам. ГОСТом установлены 3 уровня относительной геометрической точности: А, В, С. Стандартом установлены 16 степеней точности для нормирования погрешностей формы: 1,2,3,…,12,13,..,16. 1-12 – для сопрягаемых поверхностей. 13-16 – для свободных поверхностей.

Уровень точности	Допуск размера	Допуск формы
А	100%	60%
В	100%	40%
С	100%	25%

Числовые значения допусков установлены для каждого вида погрешностей формы по каждой степени точности.

10. Отклонения расположения: виды отклонений расположения; условные обозначения до­пусков расположения на чертежах. Зависимыи и независимый допуски расположения. Допуски расположения в диаметральном и радиусном выражении.

Отклонение расположения – отклонение реального расположения рассматриваемого элемента от его номинального расположения. В качестве осей, плоскостей симметрии и центров реальных поверхностей (профилей) принимаются оси, плоскости симметрии и центры соответствующих прилегающих элементов.

Р азличают:

1. О тклонение от параллельности

2. О тклонение от перепендикулярности. Отклонение угла между рассматриваемым (нормируемым) элементом и базой от прямого угла (90)

3. Отклонение наклона. Отклонение угла между рассматриваемым элементом (плоскостью, осью) и базой от номинального угла.

4. О тклонение от соосности. Наибольшее расстояние между осью рассматриваемой поверхности вращения и базой (осью базовой поверхности или общей осью двух или нескольких поверхностей) на длине нормируемого участка.

5. О тклонение от пересечения осей. Наименьшее расстояние между осями, номинально пересекающимися.

6. О тклонение от симметричности. Наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и базой – плоскостью симметрии базового элемента, осью или общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка.

7. П озиционное отклонение. Наибольшее расстояние между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка.

Допуск расположения – предел, ограничивающий допускаемое значение отклонения расположения поверхностей.

Поле допуска расположения характеризуется областью в пространстве или заданной плоскости, внутри которой должен находиться прилегающий элемент или ось центр, плоскость симметрии в пределах нормируемого участка.

Отклонения расположения поверхностей проявляются как независимо друг от друга, так и совместно. Поэтому введены понятия независимого и зависимого допуска расположения и формы.

Независимый допуск расположения или формы , числовое значение которого постоянно для всей совокупности деталей, изготовляемых по данному чертежу, не зависит от действительного размера рассматриваемого или базового элемента.

Зависимый допуск расположения или формы – переменный допуск расположения или формы (минимальное значение указывается на чертеже или в технических требованиях), который допускается превышать на величину, соответствующую отклонению действительного размера прилегающего рассматриваемого и (или) базового элемента данной детали.
