3.2 Алгоритми пошуку несправностей

Для пошуку та усунення несправностей НВЧ – печі, використовують алгоритми пошуку несправностей. Деякі з них наведені нижче.

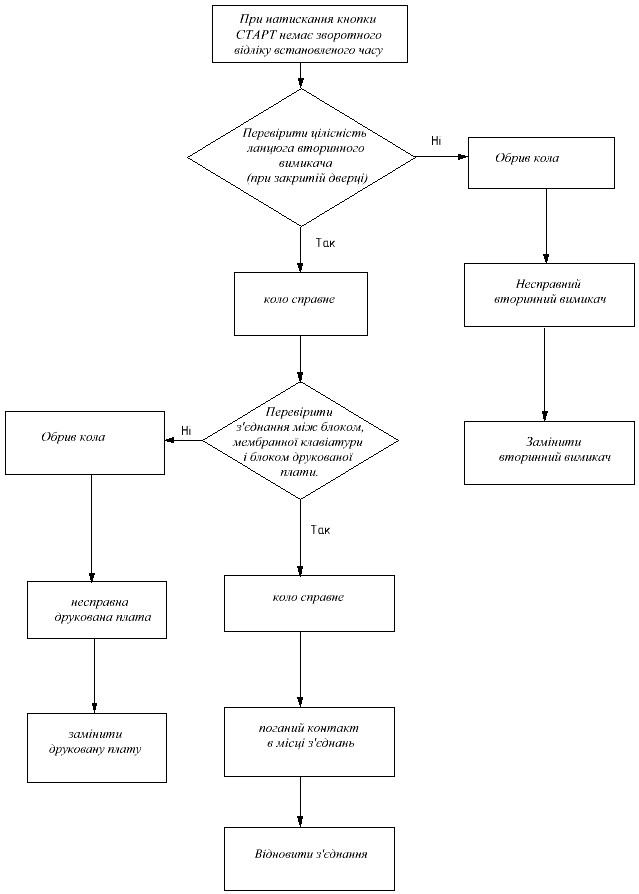

На рисунку 111 показаний алгоритм пошуку несправності мікрохвильової печі При натискання кнопки СТАРТ немає зворотного відліку встановленого часу.

Рисунок 12 Алгоритм пошуку несправності мікрохвильової печі При натискання кнопки СТАРТ немає зворотного відліку встановленого часу

На рисунку 11 покозаний алгоритм пошуку несправності мікрохвильової печі низька потужність на виході.

Рисунок 11 Алгоритми пошуку несправності мікрохвильової печі низька потужність на виході

3.3 Робота з приладом

4 Економічний розділ

4.1 Прямі витрати

Прямі витрати– це витрати, що можуть бути безпосередньо віднесені до конкретного об'єкта витрат економічно можливим шляхом.

4.1.1 Витрати на сировину і матеріали

Розрахунок витрат здійснюється виходячи з норм витрат матеріалів на одиницю продукції по формулах:

См = Нм х ЦМ

Де n - кількість видів матеріалів, од.

Нм - норма витрат матеріалу на одиницю виробу у прийнятих одиницях виміру.

Цм - оптова ціна одиниці матеріалу, грн.

Норма витрат матеріалу на один виріб розраховується по формулі:

Нм = Ві х Оі ;

Де Ві - норма витрат і -го матеріалу в прийнятих на одиницю виміру

Оі - кількість пайок, площа плати.

Витрати спирту і текстоліту розраховуються згідно розміру плати витрати припою і флюсу по кількості пайок. Результати розрахунків зводимо в таблицю.

Найменування матеріалу	Марка	Кількість пайок, од.	Норма витрат		Ціна за кг, грн.	Сума, грн.
			г/пайка	мл/см2
Флюс	ФТК	40	0,04		150	0,24
Припої	ПОС-61	40	0,07		280	0,78
Спирт	Етиловий	40		0,2	70	4,80
Всього:						5,82

Витрати на сировину і матеріали: 5,82 грн.

4.1.2 Покупні вироби і напівфабрикати

Тепер проводимо розрахунок вартості покупних виробів і напівфабрикатів для цього поєднуємо в таблицю значення цін всіх елементів схеми пристрою з указівкою їхньої кількості.

Розрахунок вартості покупних виробів і напівфабрикатів розраховується по формулі:

Спв = Nв х Цв

Де n - кількість типів покупних виробів, од.

Nв - кількість покупних виробів і - го типу. од.

Цв - ціна одиниці , грн.

Результати розрахунків по статті "Покупні вироби і напівфабрикати" поміщаємо в таблицю.

Найменування	Кількість, шт.	Ціна за одиницю, грн.	Сума, грн.
Мікрохвильова піч	1	400	400
Вимикачи	10	4	40
Дроти	2	4	8
Всього			448

Витрати на покупні вироби, півфабрикати: 448 грн.
