Примечание. В ответ на запрос «Базовая точка или [Перемещение/Нес-

колько] <Перемещение>» можно ввести вектор перемещения ( 20,0 ), на второй запрос «Вторая точка или <считать перемещением первую точку>:» доста-

точно нажать “Enter” – результат будет такой же.

•Удалим лишние части линий треугольника, верхнего шестиугольника

ичастей окружностей внешнего контура.

29

•Перейдем в слой "ОСЬОВІ" ["ОСЕВЫЕ"] и достроим осевые линии для верхней окружности.

Команда: Отрезок

Первая точка: вызвать привязку (или «цен» [«cen»]) и показать любую точку верхней окружности.

Следующая точка или [Отменить]: познакомимся с еще одним очень удобным способом ввода точек – способом «направление – расстояние».

Для этого включим режим «ОРТО», переместим курсор вверх (вер-

тикальная линия) и введем с клавиатуры заданное расстояние – 30

(радиус 25 мм и 5 мм – выход осевой линии за контур).

Следующая точка или [Отменить]: “Enter” – завершение команды.

Для построения горизонтальной линии следует возобновить предыдущую команду, точку начала снова задать в центре окружности, вторую точку – переместить курсор влево, ввести расстояние (30) и закончить команду.

• Продолжим построенные линии за точку центра.

30

Примечание. Быстро увеличить (уменьшить) отрезок можно также с помощью ручек. Ручки (Grips) – это маленькие квадратики, которые появляются в опорных точках выбранного объекта. Без предварительного вызова команды щелкнуть левой кнопкой “мыши” по отрезку. Щелкнуть левой кнопкой по ручке, за которую его следует растянуть, – она станет базовой и изменит цвет. При включенном режиме «ОРТО» перенести курсор немного вниз (или вправо).

При необходимости после выбора базовой точки можно вызывать правой кнопкой “мыши” контекстное меню, в котором будут отражаться все доступные команды редактирования.

Все требуемые построения выполнены. Теперь следует сохранить чертеж и перейти к нанесению необходимых размеров.

4. Проставить размеры.

Для нанесения размеров прежде всего нужно перейти на слой «РОЗМІРИ_МОДЕЛ» [«РАЗМЕРЫ_МОД»] (раскрыть окно управления слоями и с помощью “мыши” указать соответствующее имя слоя).

Под размером будем понимать комплекс, который состоит из выносных линий, размерной линии со стрелками (или засечками) и размерного числа.

Для нанесения линейного размера (горизонтального, вертикального или параллельного) следует определить (координатами или привязками) три точки: две точки, между которыми измеряется расстояние – точки начала первой и второй выносных линий, и точку, через которую будет проведена размерная линия. Вид размера – горизонтальный или вертикальный – зависит от положения третьей точки: если она расположена между первой и второй по координате x – размер будет горизонтальный, а если по y – вертикальный (кроме этого, вид размера может быть указан с помощью опций команды). Как вариант, если измеряемый размер представлен на чертеже некоторым отрезком, в ответ на запрос о начале первой выносной линии можно нажать “Enter” и затем указать измеряемый отрезок.

Для построения размеров, которые расположены цепью, достаточно задавать лишь точку начала второй выносной линии (при использовании соответствующей команды) – за первую автоматически будет браться вторая выносная линия предыдущего размера, а размерная линия будет продолжением предыдущей (поэтому первый из цепных размеров должен быть построен как обычный линейный размер). Это же касается размеров, построенных от некоторой базы, – в этом случае также можно задавать лишь нача-

31

ло второй выносной линии (первая будет совпадать с первой выносной линией предыдущего размера), а размерная линия будет автоматически смещаться на величину, установленную в размерном стиле.

Для нанесения размеров радиусов или диаметров достаточно задать лишь две точки: точку на дуге (круге), который измеряется, и точку, определяющую положение размерной линии и размерного текста. Если некоторый диаметр относится к нескольким окружностям, то надпись типа «n отверстий» выполняется перед заданием второй точки с помощью опции «ТЕКСТ» [«TEXT»]. Следует иметь в виду, что размерное число отображается в виде «< >». Эти символы надо ввести после надписи «n отв.», например, «2 отв. < >». После ввода размерного текста следует нажать “Enter” и показать положение размерной линии. Также проставленный размер можно отредактировать позже, выполнив на нем двойной щелчок “мышью” и изменив в появившемся окне соответствующие атрибуты размера (префикс или суффикс).

Для нанесения угловых размеров необходимо последовательно указать две прямые, между которыми измеряется угол, и точку, через которую должна пройти размерная дуга.

По умолчанию размеры выполняются с использованием стиля «ЕСКД_ОБЩИЙ». Для построения малых размеров радиусов или диаметров (до 10 мм) или для укороченных размерных линий радиусов следует установить стиль «ЕСКД_МАЛЫЕ». Если надо проставить размер лишь с одной выносной линией и стрелкой, можно использовать размерный стиль «ЕСКД_ОДНОСТОРОННИЙ» (линия и стрелка проводятся только от первой точки). Если размерное число вертикального или наклонного линейных размеров должно располагаться горизонтально на дополнительной полочке – следует использовать размерный стиль «ЕСКД_ГОРИЗ». При нанесении размеров применяется высота шрифта 3.5 мм.

• Изменение текущего размерного стиля.

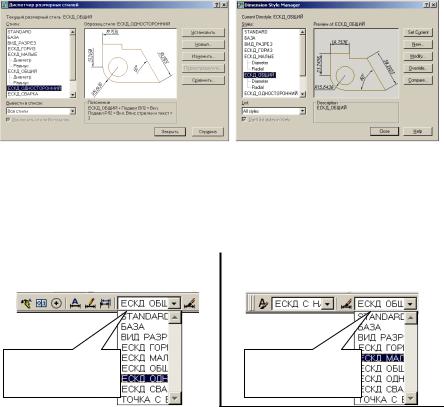

После вызова этой команды на экране появится диалоговое окно «Диспетчер размерных стилей» [«Dimension Style Manager»] (рис. 9). Оно служит для создания новых размерных стилей, а также для редактирования существующих. В левой части этого окна в списке можно отметить необходимый стиль, в правой части появляется его образец. Чтобы сделать этот стиль текущим, можно нажать кнопку «Установить» [«Set»], а затем кнопку «Ok» и продолжить простановку размеров.

32

Эта палитра предназначена для просмотра, изменения и установки свойств выбранных объектов.

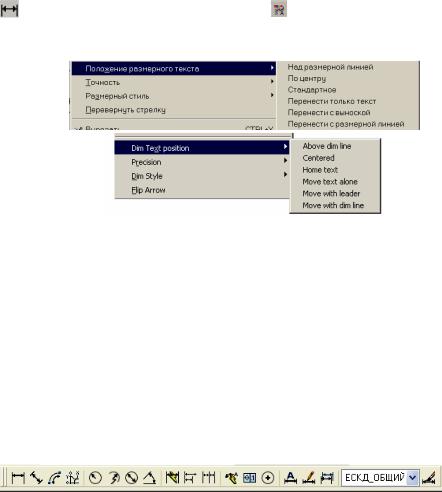

Рис. 11. Фрагмент контекстного меню выделенного размерного блока

•Перед нанесением размеров можно увеличить изображение на экране той части чертежа, где строят размеры. Это делают при помощи колесика “мыши” или опции «Рамка» в команде «Показать» [«Window» в команде

«Zoom»] или пиктограммы «Окно зумирования» . Убедиться, что установлена (если нет – установить, команда «Привязка» [«Osnap»], или ), постоянная объектная привязка к конечным точкам и точкам пересечения. Это существенно ускорит и упростит процесс простановки линейных размеров.

•Начнем с линейных размеров:

♦первый, ближайший к контуру, – 15 мм.

Вызвать эту команду можно щелчком на приведенной выше пиктограмме в панели инструментов «Размеры» [«Dimension»]:

34

♦ следующие – цепные размеры – 32 и 25 мм.

Первый размер ставим как обычный линейный размер: нажав «пустой ввод», т.е. клавишу “Enter”, вызываем предыдущую команду:

Начало первой выносной линии или <выбрать объект>: 0,0 Начало второй выносной линии: 32,−5 или использовать привязку Положение размерной линии или [Мтекст/Текст/Угол/

Горизонтальный/Вертикальный/Повернутый]: 20,–18 Размерный текст = 32 (сообщение).

Для второго применим цепной метод:

Для этого щелкнем по приведенной пиктограмме. Появится сообщение:

♦ Теперь проставим размеры 20, 40 и 120 мм, используя команду для простановки базовых размеров.

Первый размер (20) – как обычный линейный размер, только в качестве первой выносной линии задаем правую ось, которая будет базой:

Начало первой выносной линии или <выбрать объект>: 120,−5 или привязка.

35

Начало второй выносной линии: 100,−5 или привязка.

Положение размерной линии или [Мтекст/Текст/Угол/Горизонтальный/ Вертикальный/Повернутый]: 110,–10.

Размерный текст = 20

Второй и третий – как базовые:

Команда: Рзмлинейный

Начало первой выносной линии или <выбрать объект>: “Enter” Выберите объект для нанесения размера: прицелом указать фаску Положение размерной линии или [Мтекст/Текст/Угол/

Горизонтальный/Вертикальный/Повернутый]: 130,–10 Размерный текст = 10.

Другой способ – как обычный линейный, т.е. последовательно указать конечные точки фаски.

Примечание. Положение размерной линии можно также указывать привязкой к концу стрелки уже имеющейся размерной линии на данном уровне. В данном случае, например, к концу стрелки соседнего размера (20).

♦ Остальные линейные размеры (кроме наклонных) выполняются аналогично.

36

♦ Нанесем справочные размеры.

Для того, чтобы проставить линейные справочные размеры (размеры со звездочкой), их вначале следует проставить как обычные линейные. Затем, отметив их, вызвать любым способом (можно через правую кнопку “мыши”) команду «Свойства» [«Properties»]. В появившемся окне в разделе «Основные единицы» [«Primary units»] в строке «Размерный суффикс»

[«Dimension suffix»] ввести символ *. В строке «Точность» [«Precision»] за-

дать округление до одного знака после запятой – выбрать число 0.0 из раскрывающегося списка. В результате оба размера приобретут желаемый вид.

♦ Проставим размеры 49 и 5 мм (наклонные).

Размер «5 мм» строится аналогично. Чтобы размерное число поставить на полке, следует отметить этот размер, и в окошке управления размерными стилями (см. рис. 10) выбрать стиль «ЕСКД_ГОРИЗ». Либо, вызвав «Свойства» [«Properties»] ( ), в появившемся окне в разделе «Разное» [«Various»] раскрыть список «Размерный стиль» [«Dimension style»] и выбрать

«ЕСКД_ГОРИЗ».

• Затем следует построить линию, соединяющую конечную точку второй выносной линии размера 49 мм с точкой T1.

Команда: Отрезок

Первая точка: привязкой (или «кон» [«end»]) указать конечную точку второй выносной линии

Следующая точка или [Отменить]: 0,0

Следующая точка или [Отменить]: “Enter” – завершение команды.

37

• Перейдем к простановке размеров диаметров и радиусов.

Все следующие команды выполняются с отключенными режимами «ОР-

ТО» [«ORTHO»] и «ПРИВЯЗКА» [«OSNAP»].

Так же строятся все другие размеры радиусов.

Примечания. Полученный построением справочный размер радиуса сопряжения двух дуг можно проставить следующим образом, не вызывая «Палитру свойств». В ответ на запрос: Положение размерной линии или

[Мтекст/Текст/Угол]: ввести букву «т» [Specify dimension line location or [Mtext/ Text/Angle]: ввести букву «t» (текст)] и далее в ответ на запрос: Введи-

те размерный текст <XX.XXX>: [Input dimension text <XX.XXX>:] ввести символы: <>*. После этого задать положение размерной линии. Желаемую точность (один знак после запятой) можно установить, выделив этот размер и вызвав контекстное меню (см. рис. 11).

•Проставить размеры всех радиусов можно одной командой

«Бразмер» [«Qdim»]
