Ход работы.
В компьютерных классах института топология сети – «звезда». Кабель, соединяющий компьютеры – «витая пара».
В домашних условиях сделать сеть на 2-3 компьютера можно своими силами. Для этого необходимы:
Инструмент для обжима.
Несколько коннекторов.
Существует 2 стандарта для обжима витой пары: Т568А и Т568В.
Для соединения непосредственно двух компьютеров друг с другом напрямую, один конец кабеля обжимается по стандарту Т568А, а второй – Т568В. Такой кабель называется перекрестным или кросс-кабелем.
Второй способ применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6. Где-то с 2004 года устройства научились автоматически переставлять пары местами и кроссовый обжим утратил смысл.
Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору |
Перекрестный (кросс-кабель) порядок обжима витой пары |
Вариант по стандарту EIA/TIA-568B (используется чаще) |
Вариант по стандарту EIA/TIA-568A |
|
|
Алгоритм выполнения работы по обжиму кабеля:
Подготовить инструменты;
Подготовить кабель к обжиму: кабель очищается от изоляционной оболочки на 3-5 см;
Пары жил раскручиваются и располагаются в соответствии с выбранным стандартом;
Жилы выпрямляются. Они должны быть ровными и плотно прилегать друг к другу;
С помощью специального устройства откусить жилы, оставив около1 см;
Вставить жилы в коннектор согласно стандарту;
Отсчет желобков производится с передней части коннектора, слева на право;
Вставить коннектор в обжимное устройство. Обжать.

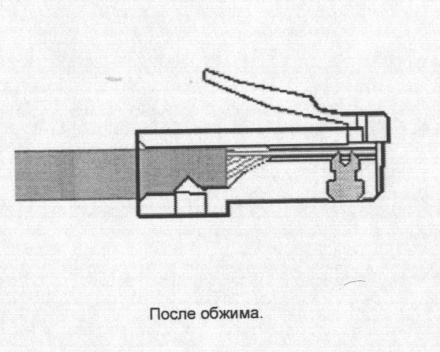

После завершения операции, внешний вид коннектора должен быть таким:
