Ответы на вопросы к экзамену по Жарковой. (часть 2).
37. Анализ частотных искажений при амплитудном детектировании.

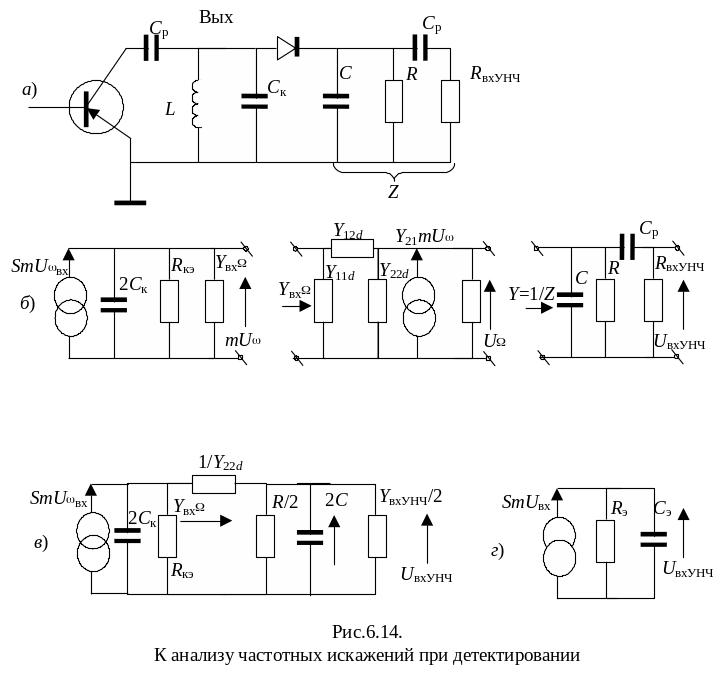

Эти искажения возникают в последнем перед детектором контуре избирательного усилителя, в самом детекторе и в последетекторной переходной цепи ко входу УНЧ. Этот участок схемы приемника изображен на рис.6.14, а (без цепей питания). Для анализа АЧХ этой схемы ее представляют каскадно включенными низкочастотным эквивалентом резонансного каскада, эквивалентной схемой детектора для частот модуляции и переходной цепочкой ко входу УНЧ (рис.6.14 б).
Входное
сопротивление каждого из этих звеньев
является нагрузкой предыдущего звена.
Все реактивные элементы цепочки кроме
разделительного конденсатора Ср
вносят искажения только в области
верхних частот модуляции. Результирующая
АЧХ есть произведение АЧХ звеньев.
В некоторых случаях звенья цепочки можно объединить. Например, для линейного детектора сильных сигналов
(Z –см. рис.6.14, а).
В этом случае для верхних частот модуляции
цепочка свертывается в эквивалентную
схему рис.6.14, в, с учетом того, что
и Y12d
0 при
малом угле отсечки .
Для большой крутизны S
детекторного диода можно также пренебречь
последовательным сопротивлением 1/Y22d
и получить предельно простую схему
рис.6.14,г, на которой Сэ=2(Ск
+С),
Согласно последней схеме, необходимо
выполнить условие:
,
для того чтобы на максимальной частоте
модуляции макс
коэффициент частотных искажений не
превосходил Мв . (Заданного)
В заключение напомним, что рассмотренная АЧХ детектора определяет кривую верности воспроизведения (АЧХ) приемника в целом наряду с АЧХ УНЧ и избирательного усилителя. Заданного
38. Нелинейные искажения при амплитудном детектировании.
Эти искажения возникают вследствие трех основных причин:
нелинейности характеристики детектирования,
инерционности детектора,
неравенства нагрузки детектора для постоянного тока и частот модуляции.

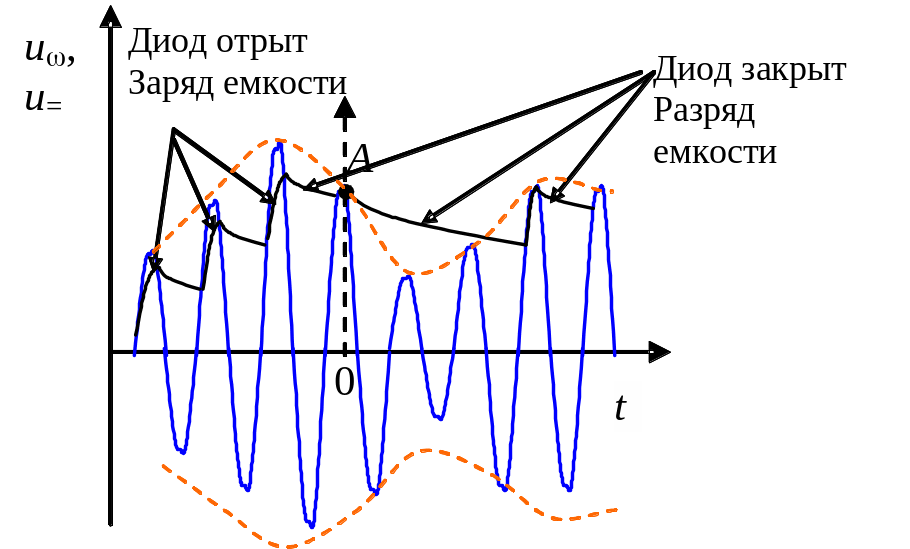

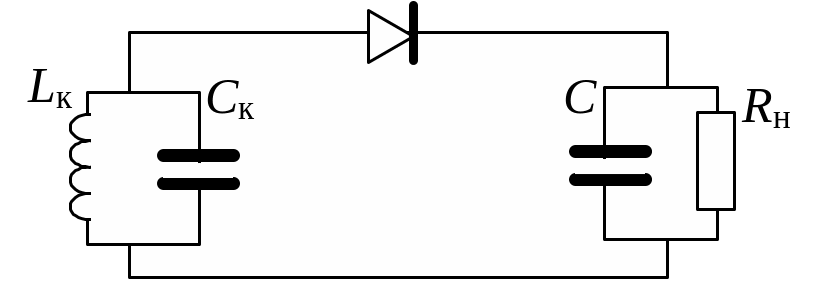

Инерционность детектора означает зависимость его выходного сигнала не только от текущего значения амплитуды входного сигнала, но и от его амплитуды в течение предшествующих периодов высокочастотных колебаний. Типичный вид возникающих за счет этого нелинейных искажений показан на рис.6.15 для АМ-колебаний с достаточно глубокой модуляцией.
В этом случае разряд емкости С может не успевать следовать за изменениями огибающей. Условие отсутствия таких искажений (условие безынерционности) имеет вид:
|dU=/dt| > |dU/dt|,
т.е. скорость изменения напряжения на нагрузке при запертом диоде должна быть больше скорости изменения огибающей. Рассмотрим, в каких случаях это условие выполняется.
Будем отсчитывать время от точки А. Тогда
где А – фаза огибающей в точке А, в которой U=(t)=U(t), т.е.
Производные
Условие отсутствия искажений может быть записано в виде
и должно выполняться при всех значениях
А, в том числе
при значении, обеспечивающем максимум
правой части. Последний имеет место при
что дает cosA=-m.
Возвращаясь к неравенству, получим:
.
Неравенство должно быть справедливо и на высшей частоте модуляции. Окончательно должно быть:
RC
Видно, что при при m=1 искажения возникают при любом RC>0. При m = 0,6...0,7 получается max RC = 1...1,3.
Неравенство нагрузок детектора для постоянного тока и частот модуляции возникает при присоединении через разделительный конденсатор параллельно RC-нагрузке детектора конечного входного сопротивления Rвх УНЧ.
R== R,
Получающиеся в результате искажения могут оцениваться по характеристикам выпрямления и построенным по ним характеристикам детектирования рис.6.16 а,б.
Например, на рис.6.16 б видно, что
характеристика детектирования для
нагрузки R
обладает большей нелинейностью. Чтобы
искажения такого рода не возникали, как
показывает анализ, необходимо выполнение
условия:
которое легко обеспечивается при
высокоомном входе УНЧ.
