7. Расчет токов короткого замыкания
Расчет тока трехфазного короткого замыкания.

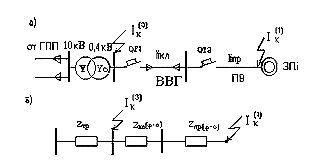

Для расчета токов короткого замыкания составим схему замещения рис. 7.1
Схема сети для расчета токов короткого замыкания:
а) расчетная схема. б) схема замещения.
Рис. 7.1
где: Zтр - сопротивление трансформатора по таблице 8.10 Л.2, Ом;
Zкб - сопротивление кабельной линии по таблице 8.16 Л.2, Ом;
Zпр - сопротивление провода по таблице 8.16 Л.2 , Ом.
Трехфазный ток короткого замыкания определяется на шинах трансформаторной подстанции по формуле:
,А,
(7.1)
где: Uс.ном - номинальное напряжение на шинах ТП = 400 В;
Zтр – сопротивление трансформатора, Ом.
Расчет тока однофазного короткого замыкания.
Ток однофазного короткого замыкания определяется на зажимов ЭП (по схеме замещения рис. 10,б):
,А,
(7.2)
где: Uф.ср – среднее фазное напряжение (на 5 % больше номинального напряжения), Uф.ср = 230 В.;
Zп(ф-0) – полное сопротивление петли фаза-нуль (определяем по формуле (2.50), Ом;
Z1тр - сопротивление трансформатора при однофазном коротком замыкании (определяем по табл. 8.10 Л.2), Ом.
,Ом,
(7.3)
где: Zп.КЛ(ф-0) – сопротивление петли фаза-нуль кабеля (определяется по таблице 8.16 Л.2, )Ом;
LКЛ – длина кабельной линии в метрах (определяем по таблице 5.5), м;
Zпр(ф-0) - сопротивление провода (определяется по таблице 8.16 Л.2), мОм/м;
Lпр – длина провода в метрах (определяем по таблице 5.4), м.
Произведем расчет однофазного тока короткого замыкания для электроприемника № 15:
мОм
А
Аналогично определяются токи однофазного короткого замыкания для других ЭП. Результаты расчета сведены в таблицу 7.1.
Таблица 7.1
Результаты расчетов тока однофазного короткого замыкания.
Участок цепи
|
Длина
|
Удельное сопрот. петли фаза-ноль |
Полное сопротивление
Ом |
Ток одноф. К.З.
A |
||
кабеля L каб
м |
провода Lпр
м |
к |
п |
|||
РП1-ЭП15.1 |
3,6 |
22,2 |
1,25 |
13,35 |
0,3 |
668,85 |
РП1-ЭП15.2 |
3,6 |
21,4 |
1,25 |
13,35 |
0,29 |
690,29 |
РП1-ЭП15.3 |
3,6 |
19,3 |
1,25 |
13,35 |
0,262 |
753,71 |
РП1-ЭП15.4 |
3,6 |
17,5 |
1,25 |
13,35 |
0,238 |
818,14 |
РП1-ЭП17.1 |
3,6 |
13,6 |
1,25 |
3,33 |
0,049 |
2478,76 |
РП1-ЭП17.2 |
3,6 |
12 |
1,25 |
3,33 |
0,044 |
2629,77 |
РП1-ЭП19.1 |
3,6 |
6,6 |
1,25 |
2 |
0,017 |
3789,12 |
РП1-ЭП19.2 |
3,6 |
2 |
1,25 |
2 |
0,008 |
4466,01 |
РП2-ЭП6 |
40,4 |
2,2 |
0,8 |
13,35 |
0,061 |
2196,96 |
РП2-ЭП31.1 |
40,4 |
8,4 |
0,8 |
3,33 |
0,06 |
2226,69 |
РП2-ЭП31.2 |
40,4 |
9,2 |
0,8 |
3,33 |
0,062 |
2170,71 |
РП2-ЭП32 |
40,4 |
11 |
0,8 |
5 |
0,087 |
1764,88 |
РП2-ЭП33 |
40,4 |
7 |
0,8 |
2 |
0,046 |
2575,01 |
РП2-ЭП34 |
40,4 |
1,6 |
0,8 |
5 |
0,04 |
2760,44 |
РП2-ЭП35 |
40,4 |
7,2 |
0,8 |
5 |
0,068 |
2066,11 |
РП3-ЭП55.1 |
4,8 |
16,6 |
1,25 |
13,35 |
0,227 |
849,93 |
РП3-ЭП55.2 |
4,8 |
12 |
1,25 |
13,35 |
0,166 |
1099,42 |
РП3-ЭП56.1 |
4,8 |
10,6 |
1,25 |
8 |
0,09 |
1718,98 |
РП3-ЭП56.2 |
4,8 |
14,2 |
1,25 |
8 |
0,119 |
1414,51 |
РП3-ЭП57.1 |
4,8 |
6,6 |
1,25 |
13,35 |
0,094 |
1677,48 |
РП3-ЭП57.2 |
4,8 |
9,8 |
1,25 |
13,35 |
0,136 |
1278,98 |
РП3-ЭП57.3 |
4,8 |
7,6 |
1,25 |
13,35 |
0,107 |
1528,64 |
Продолжение таблицы 7.1 |
||||||
Участок цепи
|
Длина
|
Удельное сопрот. петли фаза-ноль |
Полное сопротивление
Ом |
Ток одноф. К.З.
A |
||
кабеля L каб
м |
провода Lпр
м |
к абеля |
п ровода |
|||
РП3-ЭП57.4 |
4,8 |
8 |
1,25 |
13,35 |
0,112 |
1476,25 |
РП3-ЭП58.1 |
4,8 |
6,6 |
1,25 |
8 |
0,058 |
2259,33 |
РП3-ЭП58.2 |
4,8 |
6 |
1,25 |
8 |
0,054 |
2371,13 |
РП3-ЭП59 |
4,8 |
2,2 |
1,25 |
3,33 |
0,013 |
4083,37 |
РП3-ЭП61 |
4,8 |
3 |
1,25 |
1,25 |
0,009 |
4360,19 |
