1.4. Надписи на чертежах

Надписи и размерные числа на чертеже должны быть четкими и ясными. Их выполняют чертежным шрифтом согласно ГОСТ 2. 304-81 (СТ СЭВ 851-78-855-78) «Шрифты чертежные», который устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Размер шрифта h определяет высоту прописных (заглавных) букв и цифр в миллиметрах.

Стандарт устанавливает следующие типы шрифта: тип А без наклона (d=h/14); тип А с наклоном около 75° (d=h/14); тип Б без наклона (d=h/10); тип Б с наклонам около 75° (d=h/10).

На учебных чертежах рекомендуется использовать шрифт типа Б с наклоном (для размерных чисел шрифт №5).

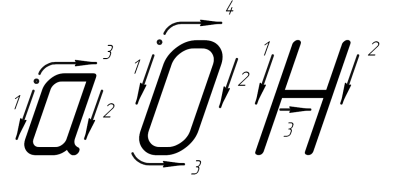

Начертание букв по сетке делают карандашом марки ТМ или М тонкими линиями от руки на глаз. Проверив правильность начертания букв, обводят их карандашом, стараясь выдержать толщину обводки. Обводить буквы нужно так, чтобы линии обводки не выходили за габаритные размеры букв. Рука при обводке должна идти слева направо и сверху вниз (рис. 3).

Рис. 3

При выполнении вспомогательной сетки для букв следует учитывать, что они имеют различную ширину.

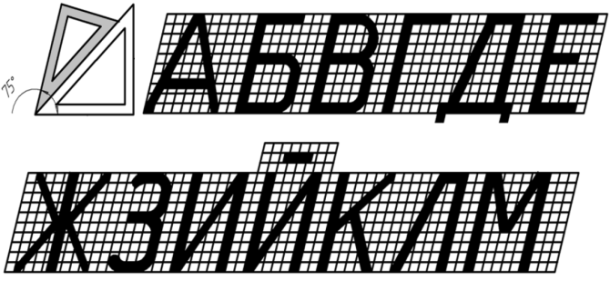

Рис. 4

Ширина большинства прописных букв составляет 6/10 h. Буквы А, Д, М, Х, Ы, Ю имеют ширину 7/10h. Ширина букв Ж, Ф, Ш, Щ равна 8/10 h. Буквы Г, З, С имеют ширину 5/10h. Ширина цифр составляет 5/10h, за исключением 1 и 4, ширина которых соответственно равна 3/10h и 6/10h (рис. 4, 5).

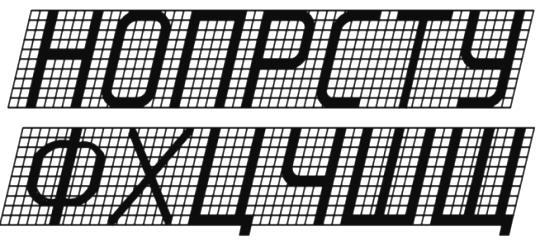

Рис. 5

Высота большинства строчных букв (с) составляет 7/10h, что соответствует следующему меньшему размеру шрифта. Исключение составляют буквы б, в, д, р, у, высота которых равна высоте прописных букв. Буква ф имеет высоту 12/10h.

Ширина большинства строчных букв составляет 5/10h. Буквы м, ы, ю имеет ширину 6/10h. ширина букв ж, т, ф, ш,. щ равна 7/10h. Самая узкая строчная буква – с, ее ширина всего 4/10h. Толщину линий шрифта берут равной 1/10h (рис. 6).

Рис. 6

Конструкцию букв, цифр и других чертежных знаков более точно можно передать на модульной сетке, которая представляет собой параллелограмм (или прямоугольник для прямого шрифта) с соотношением сторон для 10 шрифта:

– для прописных букв – 5х10 (Г, Е, З, С); 6х10 (Б, В, И, Й, К, Л, Н, О, П, Р, Т, У, Ц, Ч, Ъ, Ь, Э, Я); 7х10 (А, Д, М, Х, Ы, Ю); 8х10 (Ж, Ф, Ш, Щ)

– для строчных букв 5х7 (для большинства); 6х7 (м, ы, ю); 7х7 (ж, т, ш, щ); 4х7 (с); 5х10 (б, в, д, й, р, у); 7х12 (ф).

Если слово пишут с прописной буквы Г или Т, за которыми следуют строчные буквы, то промежутки между прописной и следующей за ней строчной буквой сокращаются до 1/10h. В смежных буквах Г и б, Г и в, Г и д, Т и б, Т и в, Т и д промежуток надо принимать также равным 1/10h. В сочетании прописных букв Г и Т с остальными строчными буквами (Т и а, Г и а, Г и е и др.) оставлять промежутки не следует.

Цифру 1 нужно помещать на нормальном расстоянии от смежных цифр.

Расстояние между буквами в словах равно 2/10h, а между словами и числами его берут равным 6/10h.

Все графические работы должны выполняться карандашом, в том числе буквы и цифры чертежного шрифта. Необходимо выполнять надписи сначала тонкими линиями жестким карандашом (твердость 2Т), а окончательную обводку с приданием каждой букве и цифре определенной толщины выполнять карандашом средней твердости (ТМ). Применять более мягкие карандаши для обводки не следует, так как они пачкают бумагу, и чертеж теряет свежесть.

Работая карандашом, не надо проводить лишних линий при построении вспомогательной сетки. Вспомогательные линии не следует проводить за пределы буквы и цифры.

Чтобы толщина обводки каждой буквы или цифры была одинаковой, нужно время от времени править карандаш на наждачной бумаге. После этого следует обязательно проверять, какую толщину линии на бумаге дает правленый карандаш. Если под рукой нет наждачной бумаги, то править карандаш можно и на обычной бумаге. Для этого проводят карандашом по бумаге до тех пор, пока графиту не придадут форму конуса или лопатки.

Во избежание загрязнения поверхности чертежа его следует покрыть листом чистой бумаги, оставляя при этом ту часть, на которой в данный момент выполняют надпись.
