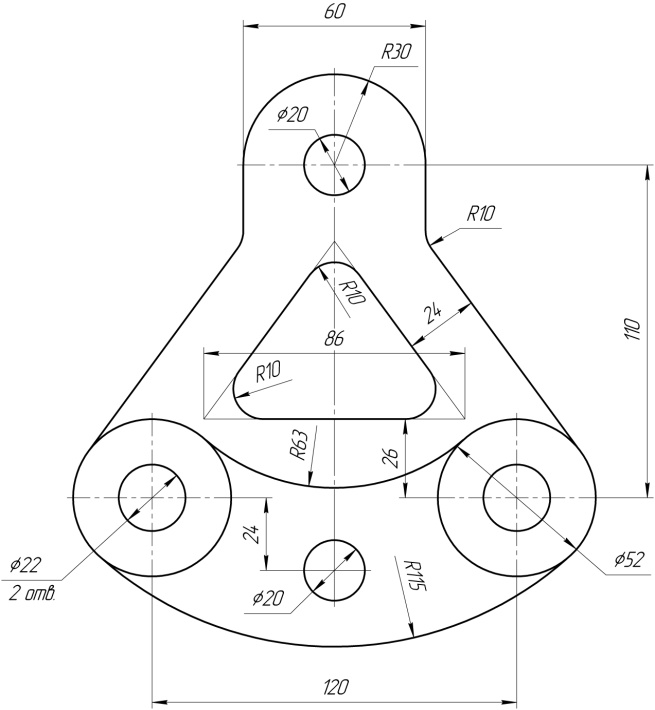

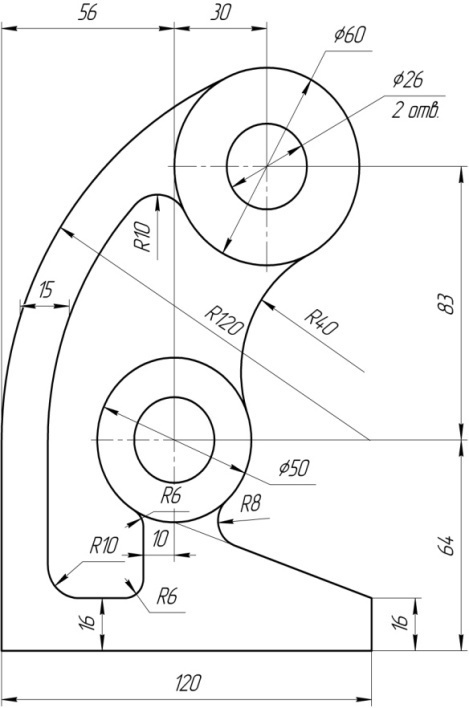

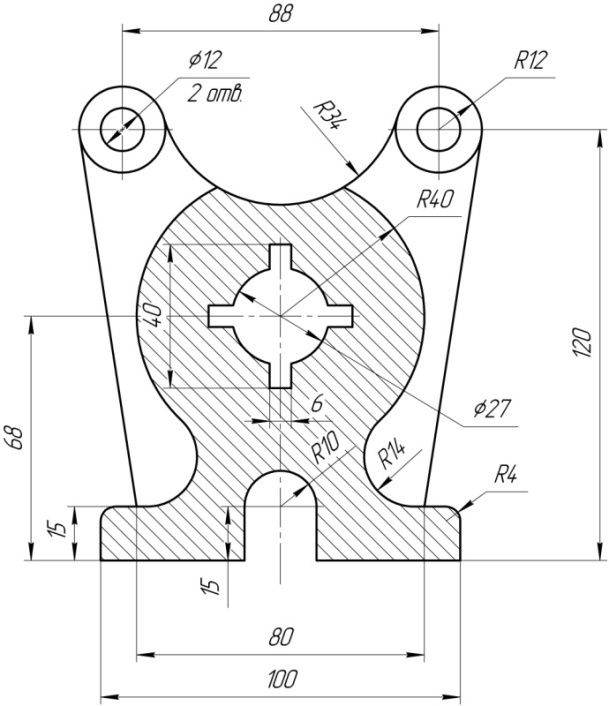

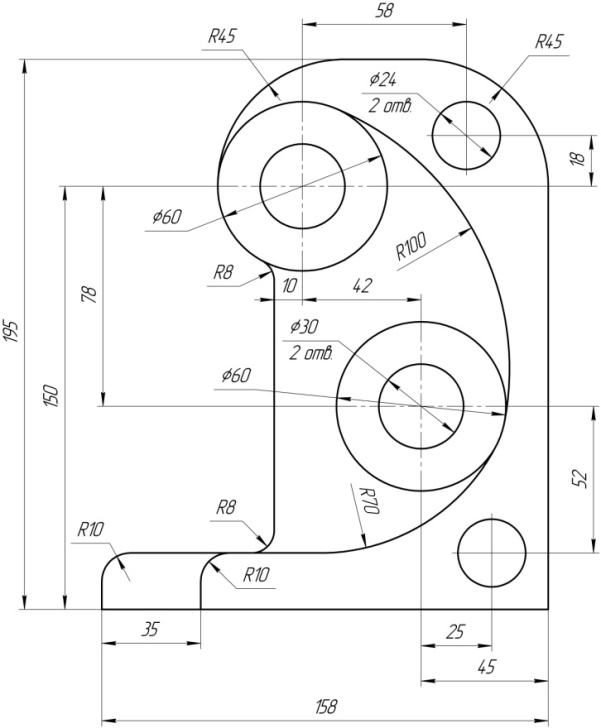

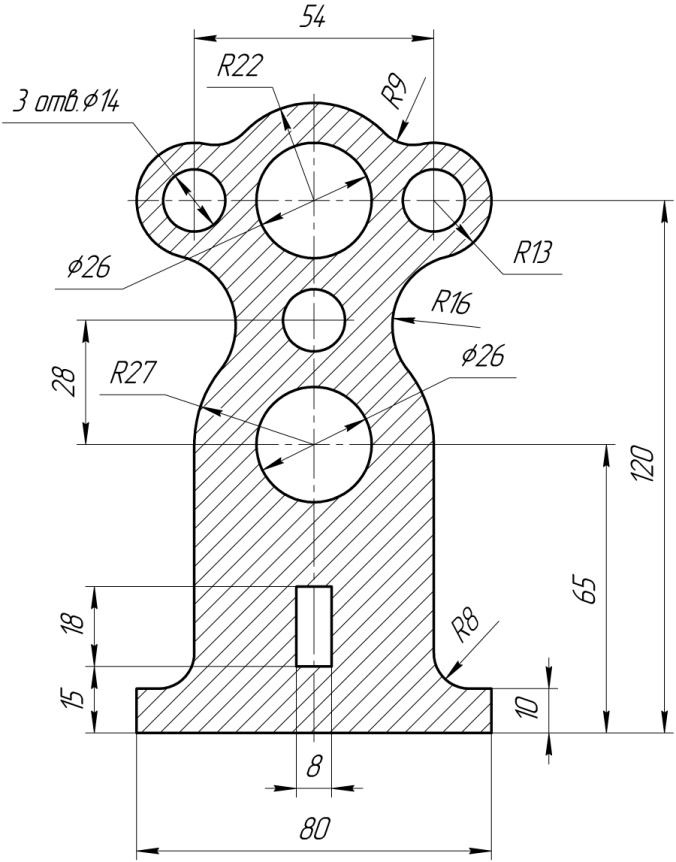

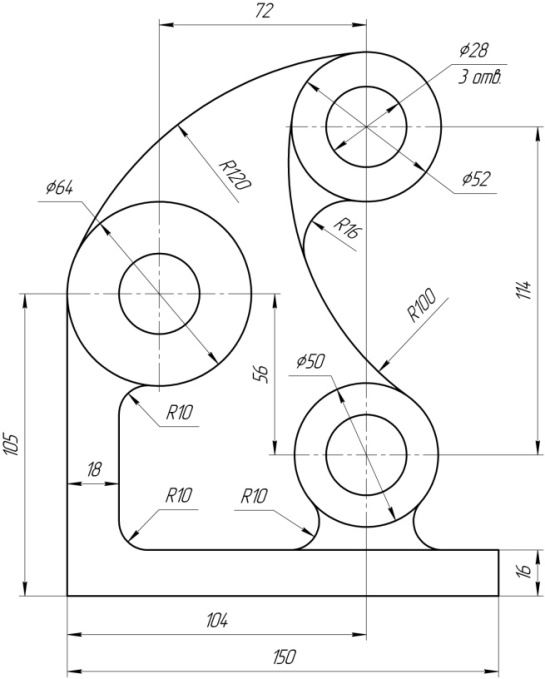

Варианты заданий

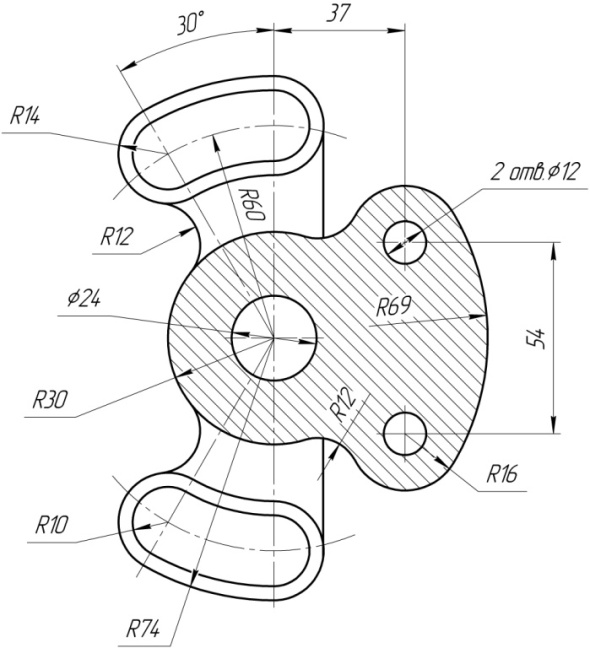

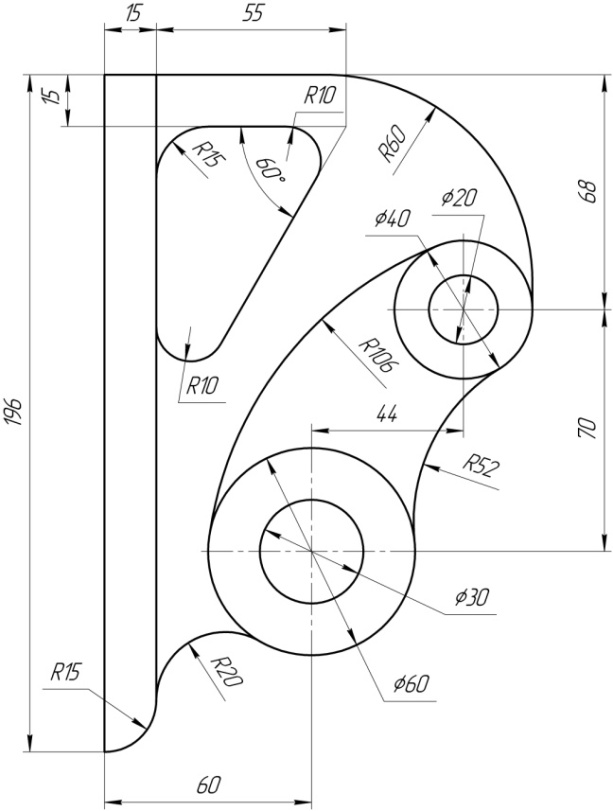

Вариант 1 Вариант 2

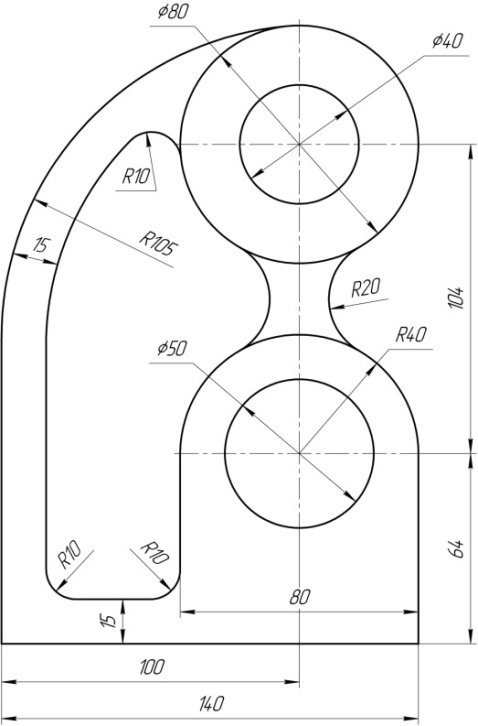

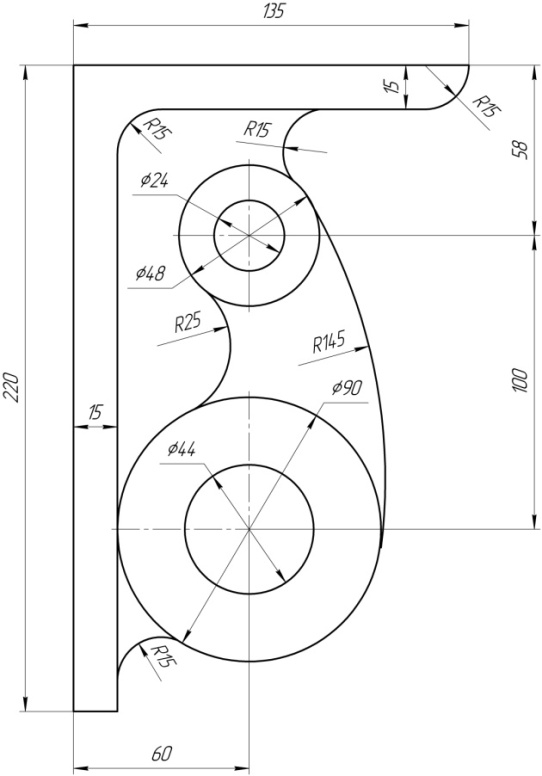

Вариант 3 Вариант 4

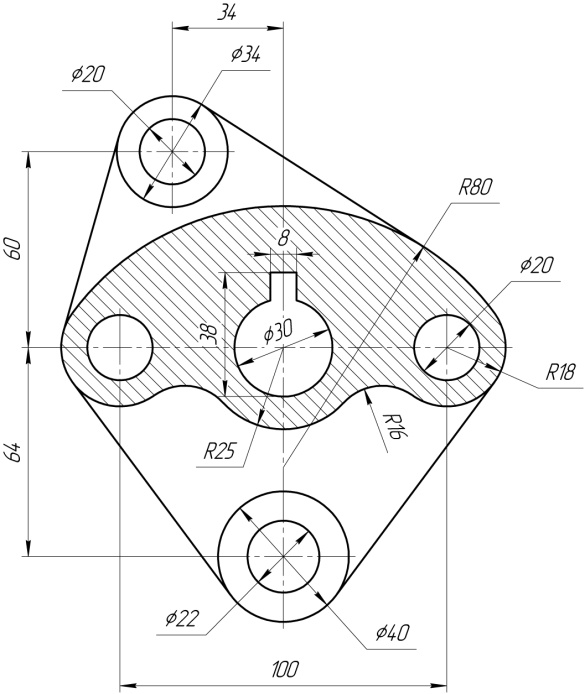

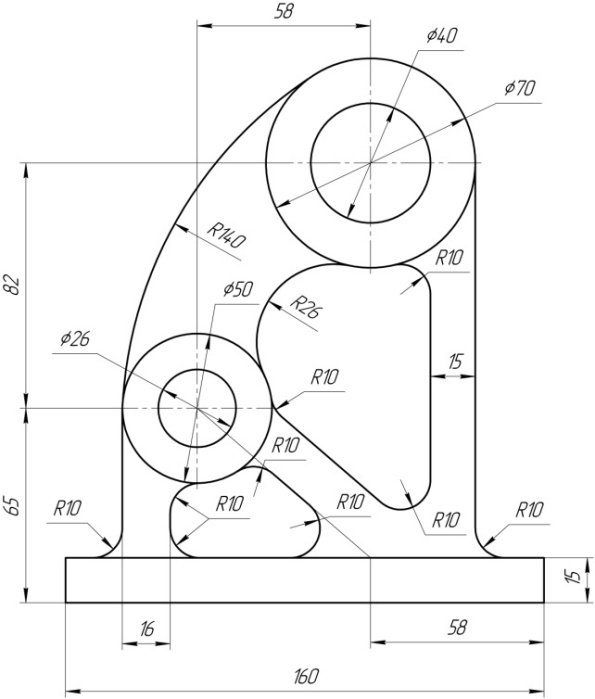

Вариант 5 Вариант 6

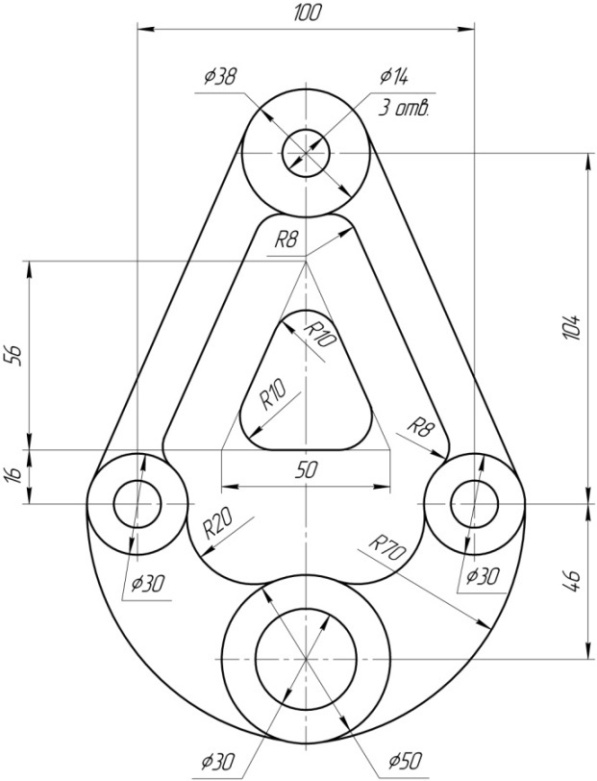

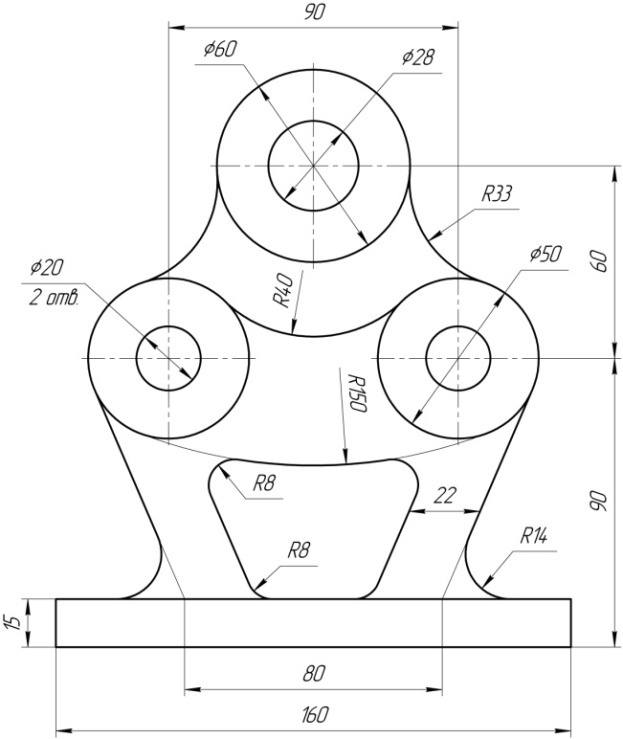

Вариант 7 Вариант 8
Вариант 9 Вариант 10
Вариант 11 Вариант 12
Вариант 13 Вариант 14
Вариант 15 Вариант 16
Вариант 17 Вариант 18
Вариант 19 Вариант 20
Вариант 21 Вариант 22
Вариант 23 Вариант 24
Вариант 25

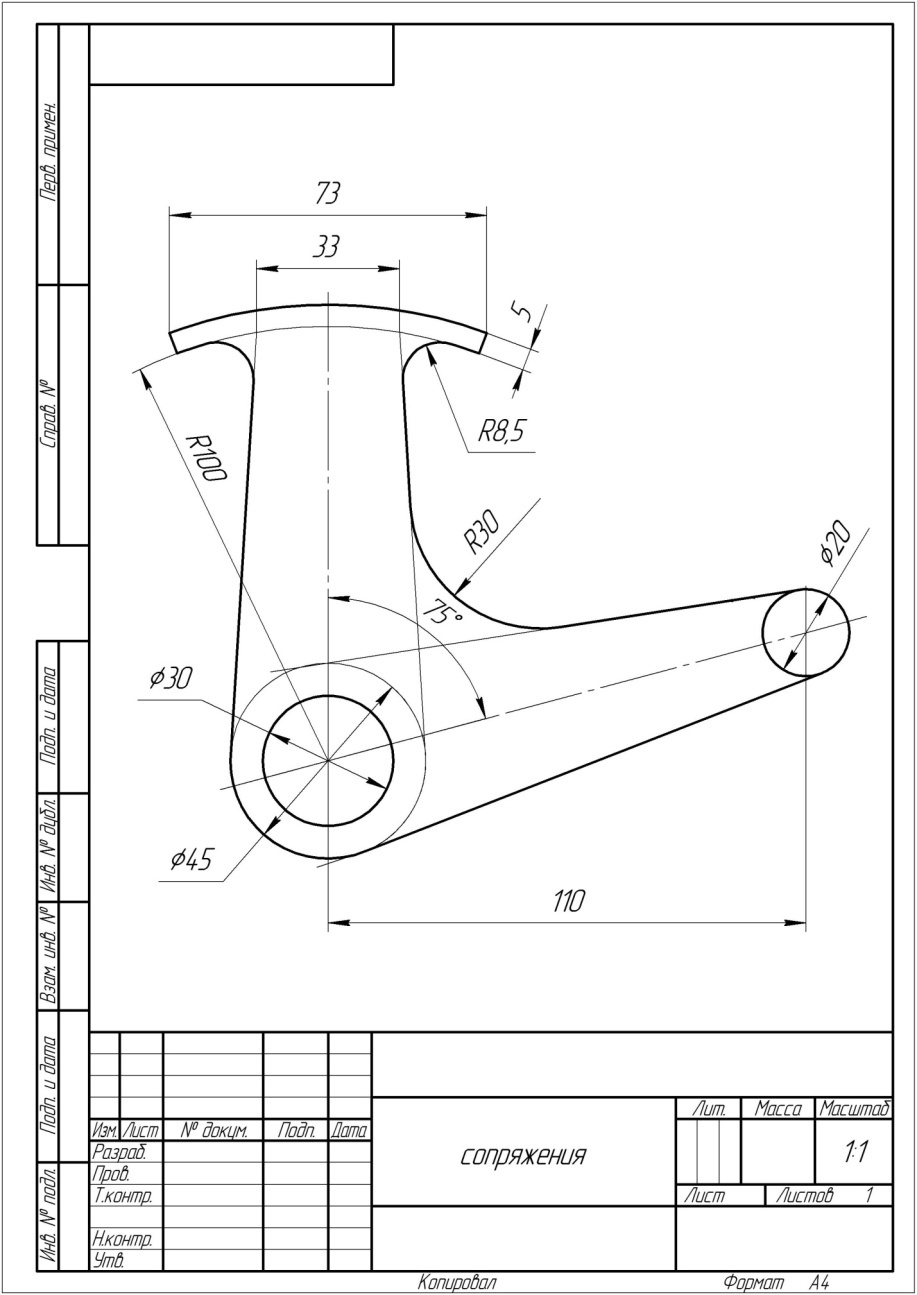

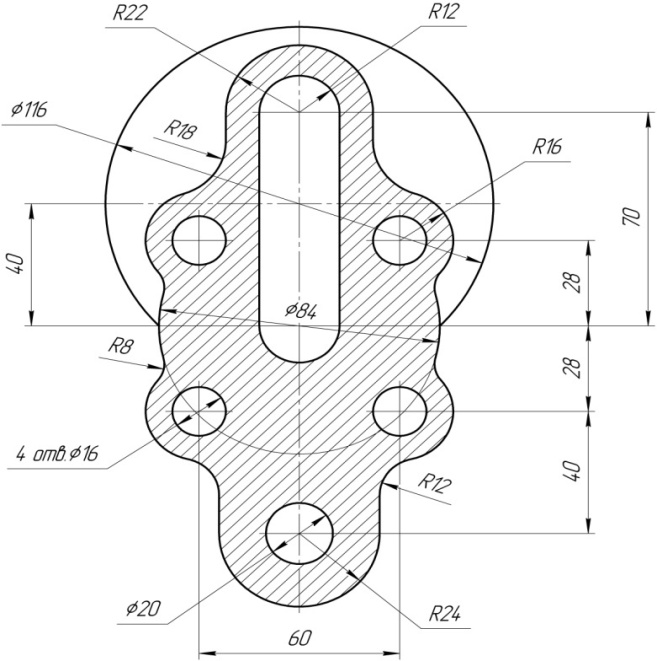

Рис. 71
6.4. «Лекальные кривые»
Задание: согласно индивидуальному варианту по исходным данным из таблицы 2 построить две лекальные кривые: 1) эллипс, 2) кривая, согласно индивидуальному варианту. Масштаб и формат выбрать самостоятельно, исходя их размеров. Образец выполнения задания приведен на рис. 72.
Таблица 2
Варианты заданий
Вариант |
Параметры эллипса |
Вторая лекальная кривая |
Параметры второй кривой |
1 |
АВ=140 СD=70 |
Парабола |
АD=300 DМ=160 |
2 |
АВ=280 СD=150 |
Гипербола |
АВ=30 F1F2=60 |
3 |
АВ=70 СD=30 |
Синусоида |
d=40 |
4 |
АВ=150 СD=80 |
Циклоида |
d=20 |
5 |
АВ=300 СD=180 |
Спираль Архимеда |
h=110 |
6 |
А7В=75 СD=40 |
Эвольвента |
d=45 |
7 |
АВ=120 СD=80 |
Парабола |
АD=130 DМ=80 |
8 |
АВ=60 СD=45 |
Гипербола |
АВ=60 F1F2=120 |
9 |
АВ=250 СD=150 |
Синусоида |
d=90 |
10 |
АВ=140 СD=100 |
Циклоида |
d=45 |
11 |
АВ=300 СD=200 |
Спираль Архимеда |
h=60 |
12 |
АВ=70 СD=50 |
Эвольвента |
d=48 |
13 |
АВ=150 СD=110 |
Парабола |
АD=300 DМ=160 |
14 |
АВ=290 СD=210 |
Гипербола |
АВ=50 F1F2=120 |
15 |
АВ=80 СD=50 |
Синусоида |
d=50 |
16 |
АВ=140 СD=90 |
Циклоида |
d=60 |
17 |
АВ=140 СD=70 |
Спираль Архимеда |
h=80 |
18 |
АВ=280 СD=150 |
Эвольвента |
d=70 |
Продолжение таблицы 1
Вариант |
Параметры эллипса |
Вторая лекальная кривая |
Параметры второй кривой |
19 |
АВ=70 СD=30 |
Парабола |
АD=300 DМ=160 |
20 |
АВ=150 СD=80 |
Гипербола |
АВ=50 F1F2=120 |
21 |
АВ=300 СD=180 |
Синусоида |
d=60 |
22 |
АВ=75 СD=40 |
Циклоида |
d=50 |
23 |
АВ=120 СD=80 |
Спираль Архимеда |
h=60 |
24 |
АВ=250 СD=150 |
Эвольвента |
d=65 |
25 |
АВ=140 СD=70 |
Парабола |
АD=300 DМ=160 |

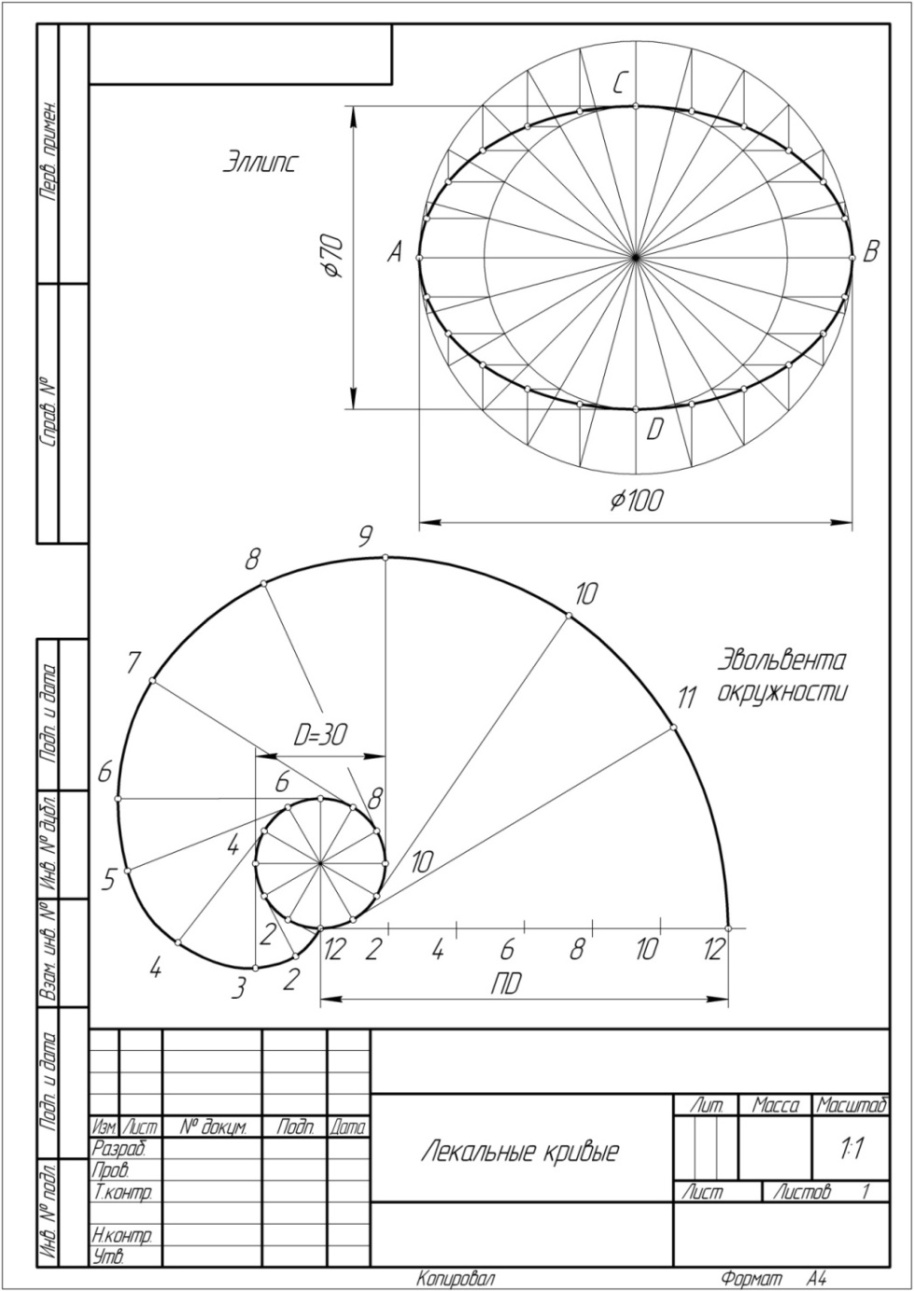

Рис. 72
