5.Использование экранов для защиты от излучения

Для защиты от инфракрасного излучения применяются следующие экраны: непрозрачные, полупрозрачные и прозрачные.

Н епрозрачные экраны могут быть теплоотражающими, теплопоглощающими и теплоотводящими. В теплоотражающих экранах используется алюминиевая фольга-альфоль в листовой или гофрированной форме. Теплопоглощающие экраны изготовляются из асбеста, металла, футерованного теплоизоляционным материалом - заслонки, щиты и др. Асбестовые экраны применяются при интенсивности потока до 3500 Вт/м², футерованные - до 10000 Вт/м². Теплоотводящие экраны представляют собой сварные или литые конструкции, охлаждаемые протекающей внутри водой.

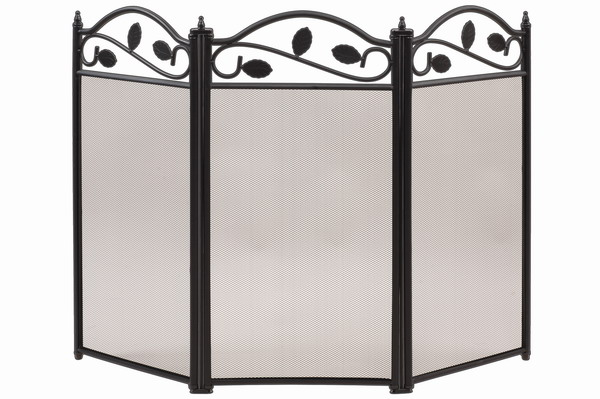

Полупрозрачные экраны изготовляют из металлической сетки, цепей, армированного стальной сеткой стекла и применяются: сетки - при интенсивности излучения 350 - 1000 Вт/м², цепные завесы и армированное стекло - 700 - 5000 Вт/м².

Прозрачные экраны могут быть теплопоглощающими и теплоотводящими. Теплопоглощающие экраны изготовляют из силикатных, кварцевых и органических стекол, бесцветных, окрашенных или металлизированных тонкими пленками.

Теплоотводящие экраны - водяные завесы - образуются слоем воды или распыленной водой. Водяные завесы применяются при интенсивности излучения 350 -1400 Вт/м²

Кратность ослабления теплового потока, т, защитным экраном определяется по формуле:

m = Е_u / Е_э, где Е_u - интенсивность потока излучателя, Вт/м²

Е_э - интенсивность потока теплового излучения экрана, Вт/м²

К ратность снижения температуры излучающей поверхности, μ, определяется по формуле:

μ =t_u / t_э  , где

t_u - температура излучателя, °С,

t_э - температура экрана, °С

Коэффициент пропускания экраном теплового потока , τ, равен:

τ = 1/m

Коэффициент эффективности экрана, η, равен:

η = 1 — τ
