53. Источники тока (токовое зеркало).

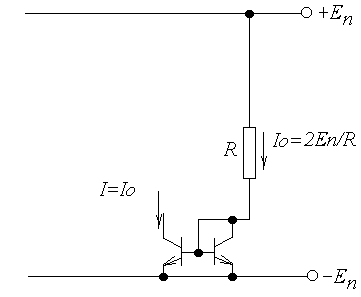

Токовое зеркало.

Здесь использованы два одинаковых транзистора (лучше изготовленных в одном цикле), и через правый, включённый по схеме диода (коллекторный р-п переход закорочен, и остаётся только эмиттерный р-п переход) пропускается прямой ток. Этот ток определяется формулой:

Этот ток ни от чего не зависит. Он постоянен. Но значит и напряжение в его базе и базе соседнего транзистора одинаково и таково, что обеспечивает протекание точно такого же тока и через соседний транзистор:

У нас получилось как бы зеркало: ток, который протекает через правый транзистор, протекает и через левый, отражается. Но этот ток не зависит от напряжения на коллекторе левого транзистора. Значит, у нас получился генератор тока. И очень хороший генератор тока, так как у него очень большое выходное сопротивление, равное дифференциальному сопротивлению коллектора, которое, как мы помним, составляет 100 кОм...10 МОм. Если использовать такой хороший генератор тока, получится увеличение КООС до 1 000 000 (120 дБ).

54. Применение токовых зеркал в дифференциальном каскаде.

Применение токовых зеркал в диф. Каскаде

Мы заменили коллекторные сопротивления активной нагрузкой. Эта нагрузка имеет очень большое дифференциальное сопротивление, а значит, даёт ещё большее усиление каскада.

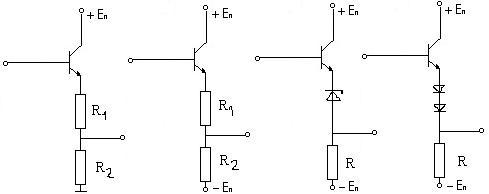

55. Каскады сдвига уровня напряжения.

Необходимость включения схем сдвига уровня обусловлено тем, что в микросхемах изготовления p-n-p транзисторов с опред хар-ками связаны опред трудности

56. Идеальный операционный усилитель (ОУ). Реальный операционный усилитель. Условное графическое обозначение ОУ на схемах. Структурная схема ОУ. Передаточные характеристики ОУ.

Под операционным усилителем в микроэлектронике понимают реализованный в виде микросхемы усилитель постоянного тока имеющий:

1. Высокий коэффициент усиления по напряжению

2. высокое входное сопротивление

3. низкое выходное сопротивление

Операционный усилитель имеет диф. Вход и не симметричный выход

Условно графическое обозначение ОУ на схемах.

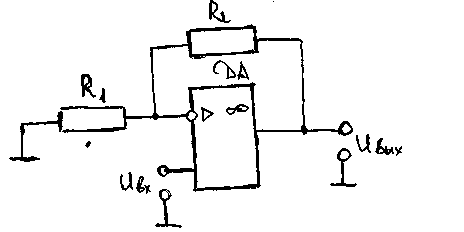

60. Неинвертирующий усилитель на ОУ: схема, коэффициент усиления по напряжению.

Имеет место последовательная ООС по напряжению

U_вых(R₁/(R₁+ R₂))= U_вх; K_U= U_вых/U_вх= (R₁+ R₂)/ R₁=(R₁/ R₂)+1

57. Операционный усилитель: основные параметры.

1.

2.

3.

В общем случае

4. Коэффициент ослабления синфазного сигнала К_ос.сф

5. I_вх – среднее арифметичекое значение I_{вх и} и I_{вх ни}

6. Разность входных токов

7. I_{вых max} – max значение I_вых при U_вых не вызывающий необратимых изменений в операционном усилителе

8. U_{вх max} – max значение U_вх приклад. между входами операционного усилителя, не вызывающее необратимых изменений в нём.

9. U_{вх.сф.max} – max значение синфазного сигнала вход U, не вызывающее необратимых изменений в операционном усилителе.

10. частота единичного усиления – частота при которой модуль коэффициента усиления падает до 1.

11. скорость нарастания выходного напряжения V_{Uвых max}
