37.Сравнительные характеристики каскадов с общей базой, общим эмиттером и общим коллектором.

Сравнительные хар-ки каскадов с ОЭ, ОБ,ОК

Каскад с ОЭ

- позволяет получить наиболее высокий К_u и большой коэф. К_i

- имеет невысокое вх и относительно высокое вых сопротивление

- имеет более узкий диапазон частот

- вносит фазовый сдвиг 180^о в диапазоне средних частот

Каскад с ОБ

- характеризуется малыми нелин искажениями

- низким вх сопротивлением

- коэф К_i < 1

- К_u , зависящим от сопротивления нагрузки

Каскад с ОК

- характеризуется высоким вх сопротивлением

- большой К_i

- стабильный К_u близкий к 1

- малое вых сопротивление

- отсутствие в раб диапазоне частот фазового сдвига между вх и вых напряженими

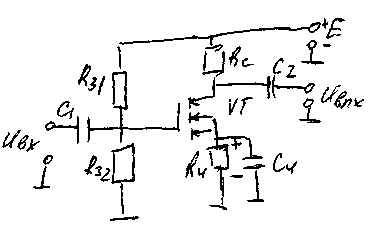

38.Каскад с общим истоком на транзисторах с управляющим p-n-переходом и на транзисторах мдп-структуры: схемы, выбор и задание режима работы.

Заземление осуществляется C_н по переменному току.

По постоянному току R₃ и R_н задают режим работы.

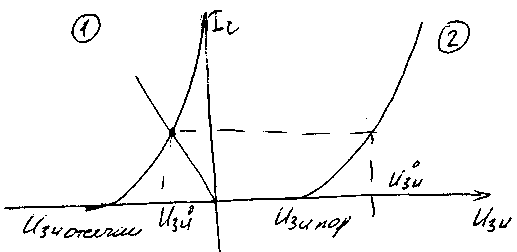

Передаточная характеристика:

1)

2)

Каскад с управляющей МДП-структурой

Когда

40. Каскад с общим стоком: принципиальная схема, схема замещения, коэффициент усиления по напряжению, входное сопротивление, выходное сопротивление.

Истоковый повторитель

Схема замещения

R_г = 0, R_н = inf

r_вх=R₃ (велико)

I = SU_зи= SU_вых

r = 1/S (мало)

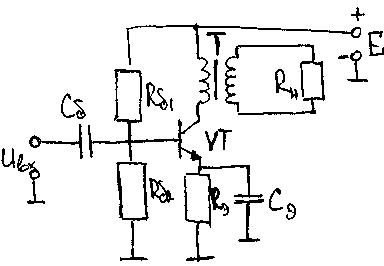

44. Выходные каскады усилителей: однотактный трансформаторный каскад в режиме а.

Точки B и С максимальные границы используются для построения нагрузочной прямой.

Напряжение в точке B и С минимально.

В однотактном каскаде усиление осуществляется одним транзистором. Если во входную цепь нагрузка R_н включена через трансформатор то каскад трансформаторный.

Минусы: низкий КПД, высокое искажение.

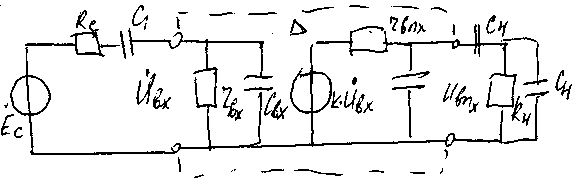

41. Схема замещения усилителя для области средних частот. Коэффициент усиления усилителя в области средних частот. Емкостями можно пренебречь, сопротивлениями тоже, на С1-КЗ

Упрощенная схема

- коэф передачи вх цепи средних частот

45. Выходные каскады усилителей: двухтактный трансформаторный каскад.

Делитель в цепи базы (R₁, R₂) задаёт режим работы по постоянному току

T₁ T₂ – согласующие транзисторы

T₂ – выходной транзистор

Двухтактный каскад – каскад, в который включены два однотактны усилительных каскада, работающих на 1 общую нагрузку и управляемых взаимно противофазно одним и тем же усиливаемым колебанием. Двухтактный усилитель состоит из двух половин называемых плечами.

Использование режима А обеспечивает очень малые нелинейные искажения. Режим Б обеспечивает хорошие энергетические показатели(высокая КПД и малую мощность потерь в транзисторах), но он вносит повышенные нелинейные искажения.

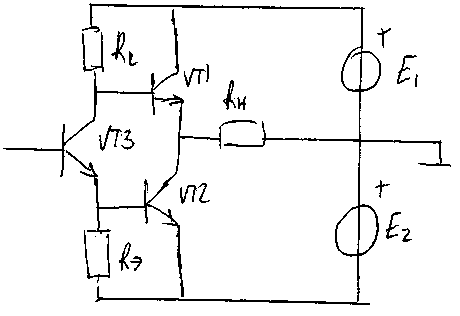

46. Выходные каскады усилителей: двухтактный каскад на транзисторах разного типа проводимости. Искажения типа "ступенька" и меры борьбы с ними.

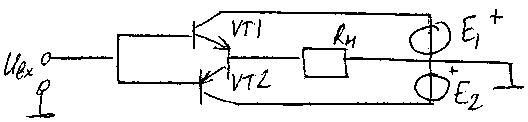

VT1, VT2 – транзисторы разного типа проводимости

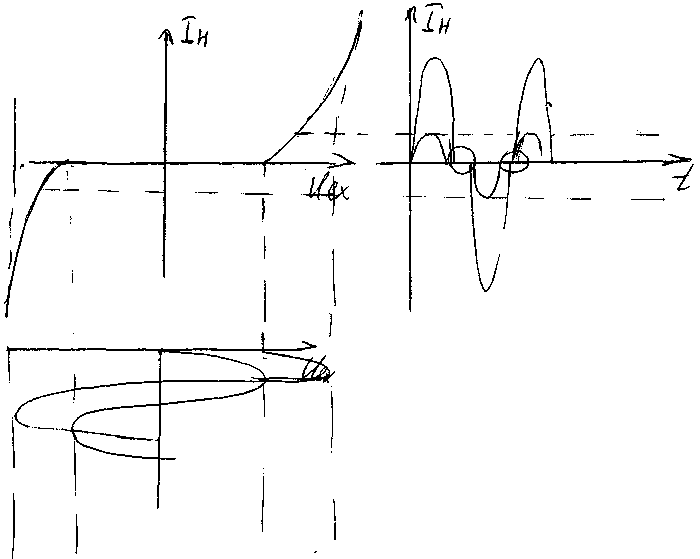

В режиме Б появляются искажения типа «ступенька» из-за кривизны начального участка передаточной характеристики.

Для их устранения применяется режим АБ, в котором подаётся небольшое исходное смещение рабочей точки транзистора.

Режим АБ – самый распр. Для двухтактных каскадов, но при малых амплитудах КПД понижается.

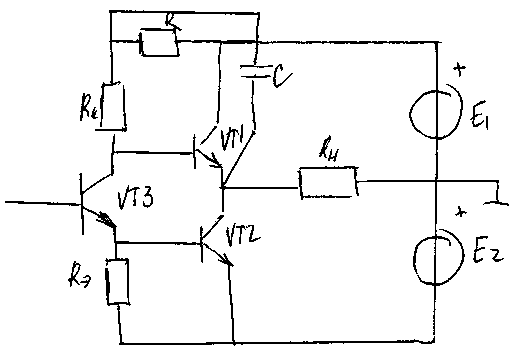

47. Двухтактный бестрансформаторный выходной каскад на транзисторах одного типа проводимости: схема, принцип действия; фазоинверсный каскад.

VT1, VT2 – одного типа проводимости

VT3 выполняет роль фазоинвектора.

Минусы: Низкий коэффициент использования напряжения источника питания

48. Двухтактный бестрансформаторный выходной каскад на транзисторах разного типа проводимости с улучшенным использованием напряжения питания. Вольтодобавка.

49. Двухтактный бестрансформаторный выходной каскад на составных транзисторах.

Для повышения выходной мощности в выходных каскадах применяются составные транзисторы.

Для понижения требуемого тока покоя VT1 транзисторы двухтактного каскада делают составными, в них оконечные транзисторы чаще берут одинаковыми с целью унификации.

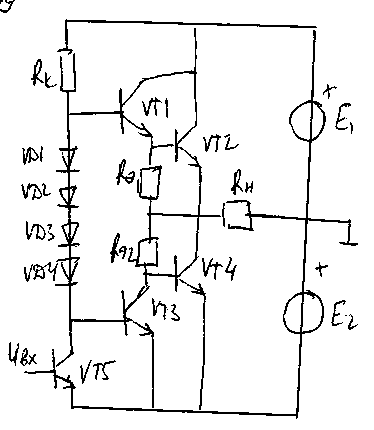

50. Двухтактный бестрансформаторный выходной каскад с защитой от короткого замыкания.

51. Дифференциальный каскад на биполярных транзисторах: схема, принцип действия, основные параметры.

Дифференциальный каскад на биполярных транзисторах.

Обычно +/- Е_п одинаковые. И если U_вх близки к нулю, то на эмиттерном сопротивлении падает большое и почти постоянное напряжение, поэтому ток, протекающий через это сопротивление, тоже почти постоянный. Это значит, что мы задали ток эмиттеров. Далее этот ток разделяется на две части, и протекает через два транзистора.

Если сигналы U_вх1 и U_вх2 произвольные, то можно вычислить синфазную и дифференциальную составляющие по формулам:

Для оценки качества дифференциального каскада вводят коэффициент ослабления синфазного сигнала (КООС):
