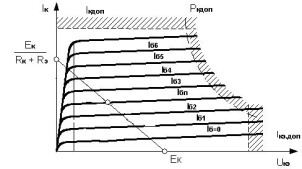

22. Каскад с общим эмиттером: выбор режима работы.

Ток коллектора должен быть меньше макс значения тока коллектора

Напряжение КЭ меньше макс напряжения КЭ

Мощность К меньше макс мощности К

Участок должен быть линейным

23. Каскад с общим эмиттером: схема с эмиттерной стабилизацией режима работы.

Данная схема, несмотря на сложность, позволяет каскаду сохранять усилительные свойства в очень широком интервале рабочих температур. Кроме того, применение данной схемы стабилизации дает возможность замены транзисторов без последующей настройки. Конденсатор С3 служит для повышения коэффициента усиления каскада на переменном токе. Он устраняет отрицательную обратную связь каскада. Емкость этого конденсатора зависит от рабочей частоты усилителя.

24. Каскад с общим эмиттером: схема с отрицательной обратной связью по напряжению на коллекторе.

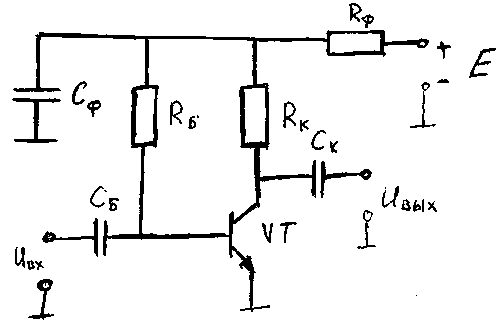

25. Каскад с общим эмиттером: схема с фильтром в цепи питания.

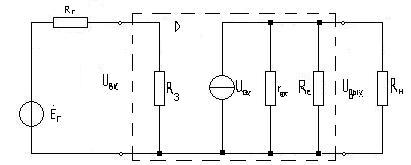

39.Каскад с общим истоком: схема замещения для области средних частот, входное сопротивление, выходное сопротивление, коэффициент усиления по напряжению.

Rвх=R3; Rвых≈Re; Ku=(Uвых/Eг)

26. Каскад с общим эмиттером: схема с отрицательной обратной связью по току коллектора и с фильтром в цепи питания.

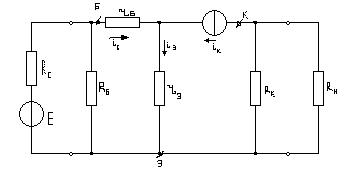

27. Каскад с общим эмиттером: схема замещения, входное сопротивление, выходное сопротивление.

Входное сопротивление схемы с ОЭ равно входному сопротивлению самого УЭ и будет порядка единиц килоом ;

Выходное сопротивление схемы с ОЭ равно выходному сопротивлению самого УЭ и будет порядка десятков килоом ;

28. Каскад с общим эмиттером: схема замещения, коэффициент усиления по напряжению.

Коэффициент усиления по напряжению схемы с ОЭ равен коэффициенту усиления по напряжению самого УЭ ;

29. Каскад с общим эмиттером: схема замещения, коэффициент усиления по току.

Коэффициент усиления по току схемы с ОЭ равен коэффициенту усиления по току самого УЭ ;

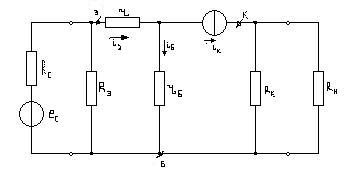

30. Каскад с общей базой: схема замещения, входное сопротивление, выходное сопротивление. Входное сопротивление схемы с ОБ значительно меньше входного сопротивления самого УЭ и численно очень мало, вследствие того, что входной ток схемы с ОБ I_вхОБ значительно больше входного тока самого УЭ из-за

параллельной по входу ООС

Выходное сопротивление схемы с ОБ значительно больше выходного сопротивления самого УЭ и очень большое из-за последовательной по выходу, то есть по току, ООС ;

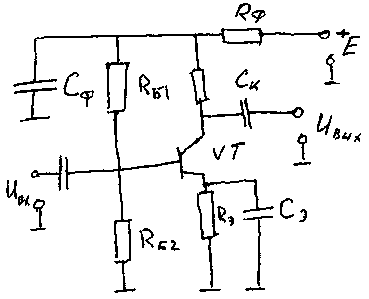

31. Каскад с общей базой: схема замещения, коэффициент усиления по напряжению. Коэффициент усиления по напряжению схемы с ОБ практически равен коэффициенту усиления по напряжению самого УЭ, то есть

32. Каскад с общей базой: схема замещения, коэффициент усиления по току. Коэффициент усиления по току схемы с ОБ значительно меньше коэффициента усиления по току самого УЭ и практически равен единице (а теоретически чуть меньше единицы ) , то есть в схеме с ОБ усиления по току нет;

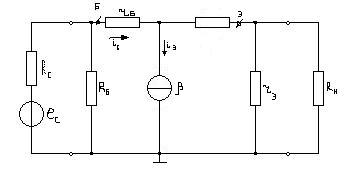

33. Каскад с общим коллектором: схема замещения, входное сопротивление. Входное сопротивление схемы с ОК значительно больше входного сопротивления самого УЭ и численно очень велико вследствие того, что входное напряжение схемы с ОК U_вхОК значительно больше входного напряжения самого УЭ из-за последовательной по входу ООС

34. Каскад с общим коллектором: схема замещения, выходное сопротивление. Выходное сопротивление схемы с ОК значительно меньше выходного сопротивления самого УЭ и численно очень мало из-за влияния параллельной по выходу, то есть по напряжению, ООС ;

35. Каскад с общим коллектором: схема замещения, коэффициент усиления по напряжению. Коэффициент усиления по напряжению схемы с ОК значительно меньше коэффициента усиления по напряжению самого УЭ и практически равен единице (теоретически чуть меньше единицы):

,

то есть в схеме с ОК усиления по напряжению нет;

36. Каскад с общим коллектором: схема замещения, коэффициент усиления по току. Коэффициент усиления по току схемы с ОК равен коэффициенту усиления по току самого УЭ ;
