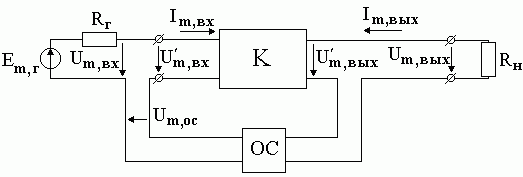

15. Последовательная оос по напряжению: схема, входное сопротивление.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению
Входное
сопротивление устройства с последовательной
по входу ООС окажется больше входного
сопротивления самого усилителя. При
введении последовательной по входу
ООС, входное напряжение устройства
возрастает, а входной ток остаётся
прежним и равным Iист
:
;
.
16. Последовательная оос по напряжению: схема, выходное сопротивление.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению
Выходное (внутреннее) сопротивление усилителя без ОС определяется выражением
;
;
По аналогии с этим выходное сопротивление
усилителя с ООС будет определяться
выражением:
.
17. Последовательная оос по напряжению: схема, нелинейные искажения.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению.
Предположим
что в усилителе нет ОС. Введем в этот
усилитель ООС, например, последовательную
ООС по напряжению. При введении ООС
сквозной коэффициент усиления устройства
уменьшится в сквозную глубину ООС(в
соответствии с
),
что приведет к такому же уменьшению
Uвых,
Iвых,
(а также Uвх,
Iвх).
Но их нужно восстановить. Для этого
придется увеличить ЭДС источника
сигнала Eист
в
раз. получив прежнее значение напряжения
сигнала на выходе усилителя Uвых,
посмотрим чему будет равно напряжение
гармоники, фона (или другой собственной
помехи) на выходе усилителя с ООС UООСни.
Оно будет равно разности напряжения
Uни
возникающего, как и прежде, в самом
усилителе, и напряжения UООСни,
проходящего по петле ООС: UООСни
= Uни-UООСни
КU.
Отсюда получается выражение для UООСни
:
.
18. Последовательная оос по току: схема, влияние на параметры усилителя.
На
входе сигнал подаётся по напряжению,
с выхода он снимается пропорциональный
току. В этом случае входное сопротивление
растёт:
,
входное сопротивление устройства с
последовательной по входу ООС окажется
больше входного сопротивления самого
усилителя.
.
Входное, и выходное сопротивление
велики, примерно в
раз больше, чем у обычного усилителя.
Коэффициент усиления по току всего
устройства останется таким же, каким
он был до введения последовательной
по входу ООС:
.
Итак, последовательная по входу ООС не
изменяет коэффициент усиления по току
устройства, уменьшает коэффициент
усиления по напряжению устройства и
одновременно увеличивает входное
сопротивление устройства в сквозную
глубину ОС.

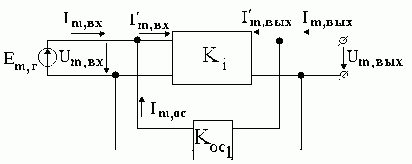

19. Параллельная оос по напряжению: схема, влияние на параметры усилителя.
При
параллельной ООС на входе усилителя
имеет место вычитание из входного тока
Iвх
тока цепи ОС
Iоос.
В этом
случае на входе прибавляется ток, а с
выхода снимается напряжение.
Коэффициент
передачи тока собственно усилителя
.
.
Со стороны входа и со стороны выхода
усилитель и цепь ОС соединены параллельно.
Следовательно входное сопротивление
системы должно быть меньше собственного
входного сопротивления усилителя:
,
.
Входное и
выходное сопротивления уменьшаются
примерно в
раз.
