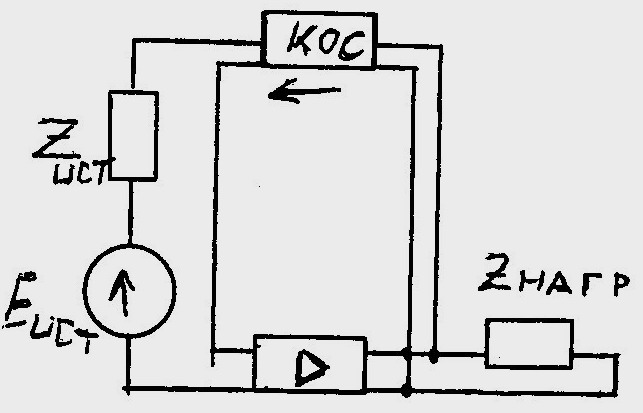

13. Последовательная оос по напряжению: схема, стабильность коэффициента усиления.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению.
Изменение
коэффициента усиления усилителя с ООС
можно оценить величиной
.
;
;
ООС обеспечивает схеме усилителя стабильность коэффициента усиления по напряжению: коэффициент усиления усилителя подвержен влиянию многих факторов (непостоянство напряжения источников питания, изменение температуры, старение элементов схемы, влажность, давление и пр.), поэтому схема усилителя должна отслеживать изменения режима работы и отрабатывать их.
Сущность стабильности коэффициента усиления усилителя, охваченного ООС, заключается в следующем. Если за счет перечисленных факторов произошло увеличение коэффициента усиления на величину К, то напряжение обратной связи увеличится на соответствующую величину Uос, а следовательно, напряжение на входе усилителя Uвх уменьшится. Если же произошло уменьшение усиления, то напряжение обратной связи уменьшится, а напряжение на входе усилителя возрастет.
11. Последовательная положительная ос по напряжению: схема, коэффициент усиления, самовозбуждение.
Важнейшим параметром ОС является сквозное петлевое усиление
-
коэффициент передачи напряжения сигнала
по цепи ОС до источника сигнала (а
– коэффициент передачи напряжения
сигнала по цепи ОС до входа усилителя).
Uос - напряжение обратной связи
-
коэффициент усиления напряжения сигнала
в усилителе без ОС;
-
коэффициент передачи напряжения сигнала
во входной цепи усилителя без ОС;
Uвх=Uс+Uос
Uс=Uвх-Uос=Uвх-βUвых=Uвх-βKUUвх
При
КU=0
петлевое усиление становится
действительной величиной со знаком
плюс КU
=+КU,
вектор напряжения ОС совпадает по
направлению с вектором ЭДС источника
сигнала Еист
– это соответствует положительной ОС
и приводит к увеличению сигнала на
входе и выходе схемы.
(1-КU-глубина ОС). При 0<КU <1 знаменатель будет меньше единицы и сквозной коэффициент усиления схемы КUПОС будет больше по сравнению со сквозным коэффициентом усиления усилителя КU без ОС. Если же КU >1 , то KUПОС= , что означает самовозбуждение схемы, то есть превращение усилителя с ПОС в генератор незатухающих колебаний, который уже не может усиливать подводимые к нему электрические сигналы. В усилительных устройствах самовозбуждение недопустимо, и поэтому ПОС в усилителях стараются устранять.
21. Каскад с общим эмиттером: схема с фиксированным током базы.
14. Последовательная оос по напряжению: схема, полоса пропускания усилителя.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению
Обычно полосу пропускания усилителя выбирают так, чтобы каждая составляющая сигнала усиливалась одинаково. Поэтому в большинстве случаев достаточно определить параметры усилителя для одной частоты в полосе пропускания, как правило, средней или резонансной (для узкополосных усилителей). На частоте, равной резонансной частоте колебательного контура, трансформаторная ОС становится положительной. Если её петлевое усиление < 1 (с учётом действия отрицательной ОС), то всё устройство работает как регенеративный усилитель, в котором отрицательная ОС стабилизирует глубину ПОС и тем самым стабилизирует коэффициент усиления и полосу пропускания усилителя. ООС всегда расширяет полосу пропускания.
