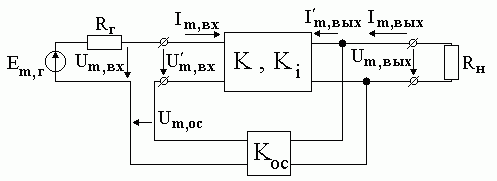

12. Последовательная оос по напряжению: схема, коэффициент усиления по напряжению.
Часть выходного напряжения снимается с нагрузки и прибавляется к входному напряжению
|γKU|>>1; KUООС≈1/γ
20. Параллельная оос по току: схема, влияние на параметры усилителя.
В этом случае часть выходного тока подаётся на вход и вычитается из входного тока.
;
;Входное
сопротивление уменьшается:
;
выходное сопротивление
увеличивается:
.
9. Режим работы усилителей: режим c и d. Выбор рабочей точки. Область применения.
Это такой режим работы УЭ, при котором точка покоя находится на горизонтальной оси левее точки пересечения идеализированной сквозной или проходной динамической характеристики с горизонтальной осью, а ток в выходной цепи УЭ при отсутствии входных сигналов или при малой величине их равен нулю. Угол отсечки выходного тока меньше π/2. КПД выходной цепи УЭ в режиме "С" оказывается еще больше, чем в режиме "В" и увеличивается с уменьшением угла отсечки, достигая 80 и более процентов. Режим "С" экономичнее режима "В" и в состоянии ожидания сигнала, так как ток покоя в режиме "С" отсутствует. Вследствие высокой экономичности режим "С" нашел широкое применение в однотактных и двухтактных каскадах мощных усилителей радиочастоты (УРЧ), избирательные системы которых выделяют полезный сигнал и подавляют все высшие гармоники
Режим
D
- это
такой режим работы УЭ, при котором он
во время работы находится только в двух
состояниях, либо полностью открытом,
когда ток в его выходной цепи максимальный,
а напряжение между выходными электродами
близко к нулю, либо в полностью закрытом,
когда ток в его выходной цепи близок
к нулю, а напряжение между выходными
электродами максимально и близко к
напряжению источника питания Еп.
Достоинством этого режима работы УЭ
является очень высокий КПД выходной
цепи УЭ, близкий к 100 %. Это объясняется
тем, что в обоих состояниях потери
мощности в УЭ очень малы. Режим "Д"
можно использовать только для усиления
прямоугольных импульсов произвольной
длительности и скважности с ограничением
их по максимуму: напряжение усиленных
импульсов на выходе УЭ оказывается
практически равным напряжению источника
питания
и не зависит от амплитуды входных
импульсов. Такое усиление прямоугольных
импульсов широко используется в
различных современных устройствах и
системах.
10. Обратная связь в усилителях: классификация.

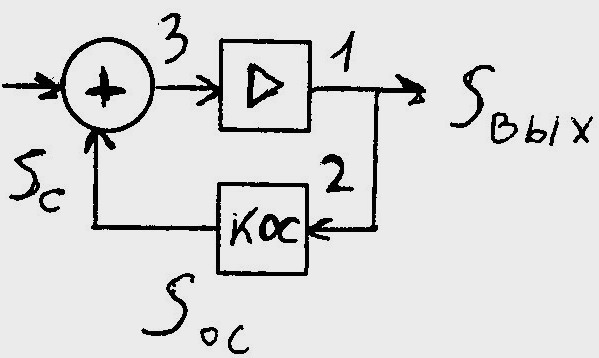

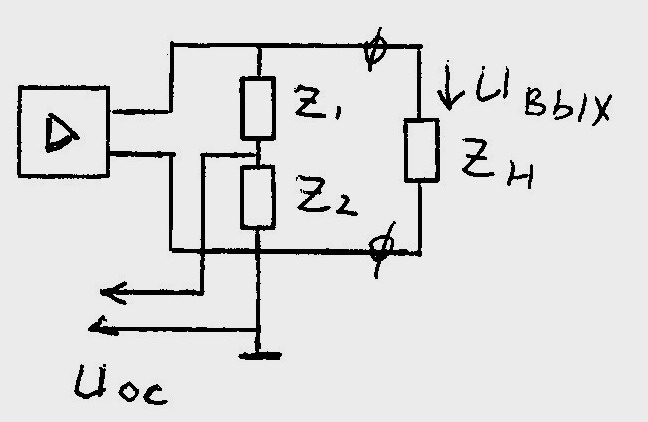

Обратной связью (ОС) в усилителях называют такое явление, при котором часть энергии усиленного сигнала с выхода усилителя поступает обратно на его вход по цепи, называемой цепью обратной связи. 1)Собственно усилитель; 2)канал обратной связи; 3)узел осуществляющий геометрическое суммирование сигнала источника и сигнала обратной связи. Sвых – выходное усиление. Канал обратной связи образует петлю обратной связи. Если усилитель и КОС образуют петлю только по постоянному току, то имеет место ОС по постоянному току. Аналогично с переменным током. Обратная связь может охватывать усилитель в целом, такую ОС называют общей. Если только часть усилителя, то такая связи местная. ОС называется частотно независимой, если коэффициент передачи ОС не зависит от частоты, в противном случае частотно-зависимой. ОС может быть паразитной, если канал передачи содержит паразитные элементы. ОС называют положительной, если сигналы источника и сигналы КОС суммируются и отрицательной, если наоборот. Это только для постоянного тока. Для переменного тока: положительная, если в фазе, отрицательная, если в противофазе. В зависимости от того, как снимают сигнал ОС с выхода усилителя, различают: 1. ОС по напряжению – пропорциональна выходному напряжению
(
);

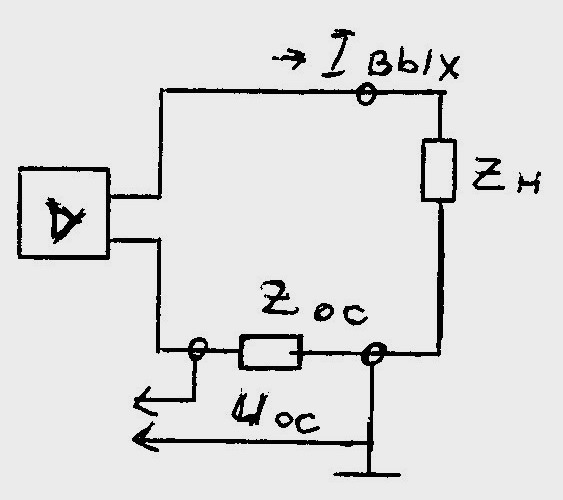

2. ОС по току – пропорциональна выходному
току
(
);
3. Смешанная ОС – часть выходному току,
часть выходному напряжению. В зависимости
от того, как вводится сигнал ОС во
входную цепь усилителя различают: 1.

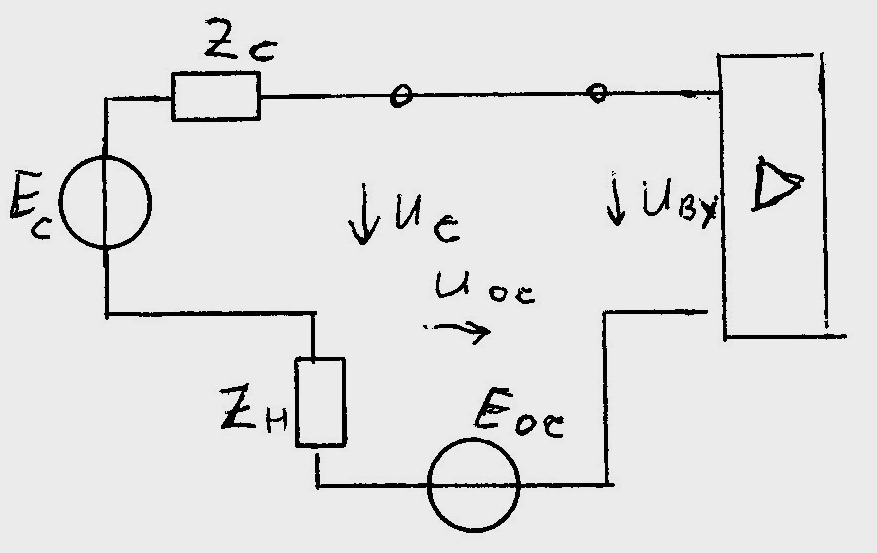

последовательную ОС – на входе усилителя
суммируется напряжение источника
сигнала и канала ОС
;

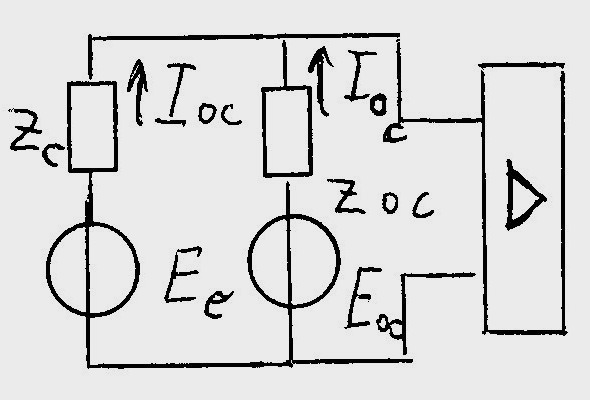

2.параллельная ОС – когда суммируются
токи источника и канала ОС
;
3. последовательно-параллельная ОС.
