83.Коммутаторы аналоговых сигналов: ключи на комплементарных транзисторах мдп-структуры. Аналоговые мультиплексоры и демультиплексоры. Условные графические обозначения.

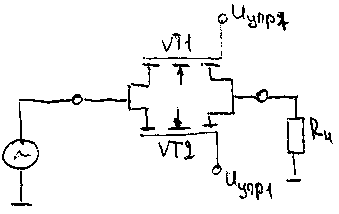

Ключи на комплементарных транзисторах МДП-структуры
В схеме транзисторы двух типов: n-канальный p-канальный
У транзистора VT1:
У транзистора VT2
Обозначение на схемах
Нормально открытый ключ
Нормально
закрытый ключ
Переключающий
ключ
Параметры: rдиф от 10…500 Ом
Iком от 5…50 А
Tвкл. от 3 нсек – 2.5мсек
