81.Коммутаторы аналоговых сигналов: назначение, параметры, ключи на биполярных транзисторах.

Коммутаторы аналоговые сигнальные устройства в которых аналоговые сигналы переключаются под управлением цифровых

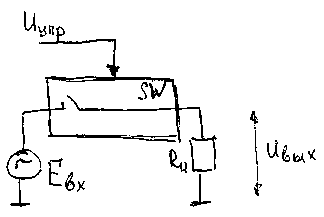

Простейший аналоговый коммутатор:

Аналоговый ключ на биполярных транзисторах

Роль ключа выполняет VT, R ограничитель i_б транзистора

67.Автогенераторы гармонических колебаний: структурная схема, мягкий и жесткий режим возбуждения.

Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.

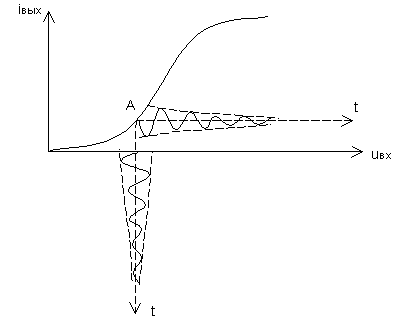

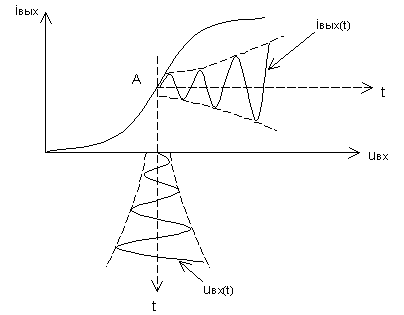

Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки). В АГ с мягким режимом положение рабочей точки не зависит от развивающихся колебаний. Для наилучшего возбуждения желательно, чтобы рабочая точка активного элемента находилась в середине линейного участка ДПХ, то есть в точке максимального усиления:

В АГ с жестким режимом возбуждения рабочую точку устанавливают в области нижнего нелинейного участка (близко к отсечке) так, чтобы ток в отсутствие генерации был бы близок к нулю. Из-за малого коэффициента усиления начальные колебания могут не развиться:

Достоинством режима мягкого самовозбуждения является простота вывода АГ в требуемый стационарный режим. Недостатком – низкий КПД из-за большой величины постоянной составляющей тока. В АГ с жестким режимом достоинством является отсутствие постоянного тока ( или его малая величина) в режиме покоя АГ.

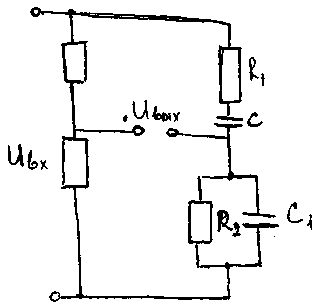

68.RC-генератор гармонических колебаний с мостом Вина: схема, частота автоколебаний.

R₁= R₂ =R

C₁= C₂ =C

- коэффициент передачи

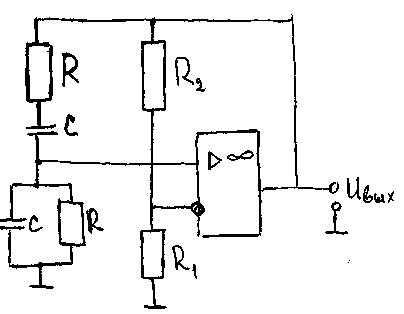

Генератор, основанный на мосте Вина

68(2)

Поскольку усилитель не вносит фазового сдвига, для выполнения баланса фаз требуется обеспечить условие  _oc(_г) = 0. Оно выполняется тогда, когда передаточная функция цепи ОС является вещественной, т. е. ее мнимая часть обращается в нуль. Таким образом, па частоте генерации

Из этого условия определяется частота генерации

Из условия самовозбуждения H_у(_г) H_oc(_г) > 1 находим коэффициент усиления К, при котором на выходе генератора возникают незатухающие гармонические колебания:

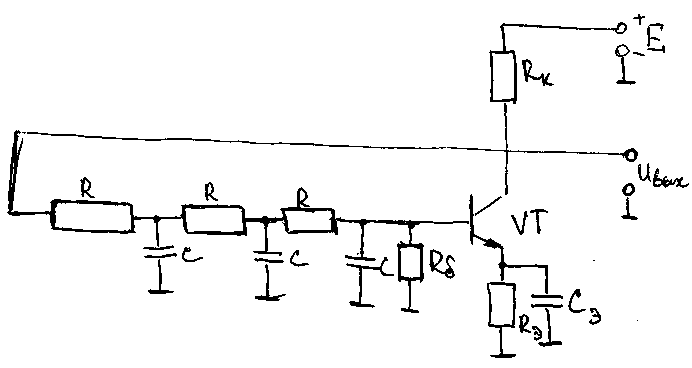

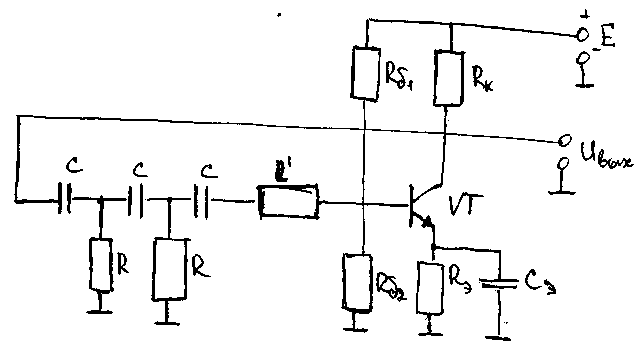

69.Автогенераторы с трехзвенной RC-цепью типа R-параллель: схема, частота автоколебаний.

Если , то фазовый сдвиг будет равен 0

(*)

Если , то (*) = 0, тогда фазовый сдвиг равен 0

70.Автогенераторы с трехзвенной RC-цепью типа C-параллель: схема, частота автоколебаний.

При то фазовый сдвиг равен 0

80.Микроэлектронные компараторы напряжения: схемотехника, основные параметры. Принцип построения синхронного компаратора. Условные графические обозначения компараторов.

Микроэлектронные компараторы напряжения строятся на оси OУ

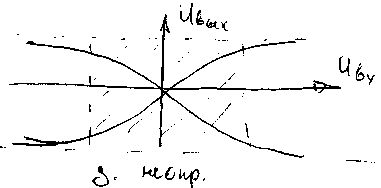

Характеристика ОУ

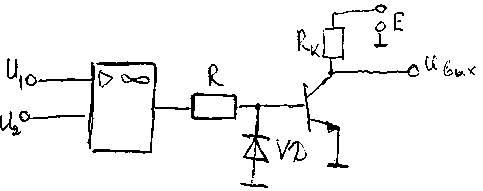

Схема асинхронного компаратора

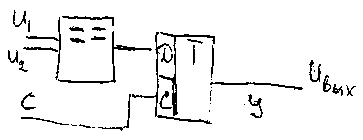

Принцип построения синхронного компаратора.

yⁿ⁺¹=xⁿ

79.Компаратор. Передаточная характеристика идеального компаратора. Передаточная характеристика реального компаратора. Чувствительность компаратора. Асинхронные и синхронные компараторы.

Компаратором называется устройство преобразующее знак разности входных аналоговых величин x₁,x₂ в выходную двойную переменную y = 0, если x₁-x₂<0 и 1, если x₁-x₂>0

Передаточные характеристики

Идеальный компаратор

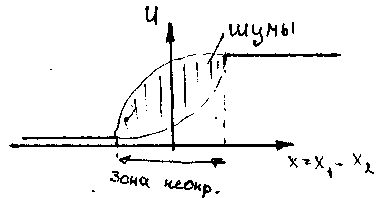

Реальный компаратор

В асинхронных компараторах в момент перехода вход. Сигналов через ф меняется значение выходной переменной.

В синхронных компараторах выходная переменная меняет свой значение в момент прихода страбирующего импульса и сохраняет его до прихода следующего.
