Введение.

Под электромеханическими процессами в электрических системах понимают электромагнитные процессы, взаимосвязанные с происходящими механическими процессами в эле­ментах системы: процессы в турбинах и их автоматических регуляторах, двигателях нагрузки и других элементах.

Анализ электромеханических переходных процессов дает возможность выявить устойчивость режимов электрических систем и качество переходных процессов, влияющих на опти­мальные условия сооружения и эксплуатации электрических систем.

Выполнение курсовой работы по данному разделу связа­но с расчетами устойчивости работы электрических систем, которые в зависимости от их назначения проводятся в раз­личном объеме и с различной степенью точности.

Задание к курсовой работе. Исходная схема электропередачи.

Исходные данные:

Генераторы: 3 гидрогенератора по 176.5 МВА

ЛЭП: кВ

L=250 км

Марка провода – АС-400

Положение точки к. з., начиная от начала ЛЭП - 150 км

Рассматриваемые виды к. з.: трёхфазное к. з.

однофазное к. з.

, в % от номинальной мощности станции – 70%

Расчетный cos φ = 0.8

Для схемы электропередачи, изображенной на рис. 1., не­обходимо выполнить следующее:

1. Построить угловые характеристики мощности со сторо­ны генераторов , и со стороны приемной си­стемы , для случаев работы генераторов:

а) без АРВ ( = const);

б) с АРВ пропорционального действия ( = const), не имеющего зоны нечувствительности;

в) с АРВ сильного действия (U_r = const).

2. Определить предельную пропускную способность электропередачи и коэффициент запаса статической устойчивости для указанных в № 1 случаев работы генераторов.

3. Дать анализ одного из случаев работы генераторов № 1 и построить зависимости , , исходя из пяти значений , , с интервала­ми ±10—20% от исходных данных.

При составлении схемы замещения электропередачи для выполнения № 1, 2, 3 учитывать активные, реактивные сопро­тивления и емкостную проводимость линий, трансформаторы вводить Г-образной схемой замещения.

4. Определить предельное время отключения короткого замыкания в точке К-1 при указанных в задании видах к. з. Расчеты по этому пункту выполнить с использованием метoда площадей и типовых кривых предельного времени . Принять = пост.

5. Установить характер переходного процесса и предельное время отключения для указанных в задании видах к. з., используя метод последовательных интервалов.

Часть 1.

Выбираем гидрогенераторы из стандартного ряда:

СВ-150/175-84

=37%

Необходимо выбрать трансформаторы. Их выбираем по генерируемой мощности из стандартного ряда.

МВА

Выбираем трансформаторы 3·ТДЦ-200000/220

, %=11

, кВт=580

, кВт=200

,%=0,45

Мощность нагрузки МВА

Мощность МВА

Выбираем трансформатор ТДЦ-400000/220

,%=11

, кВт=880

, кВт=330

, %=0,4

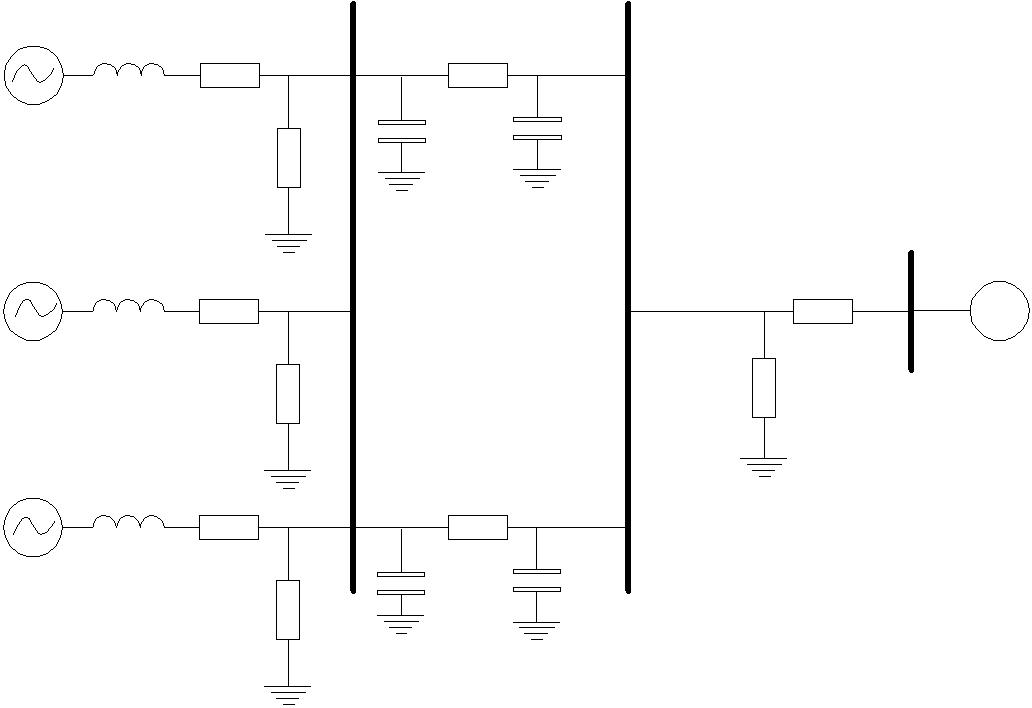

Составим схему замещения передачи:

Рис.2

Расчет параметров СЗ.

Расчет будем вести в о.е.

Сопротивление генераторов:

1, Без АРВ :

2, С АРВ пропорционального действия:

3, С АРВ сильного действия:

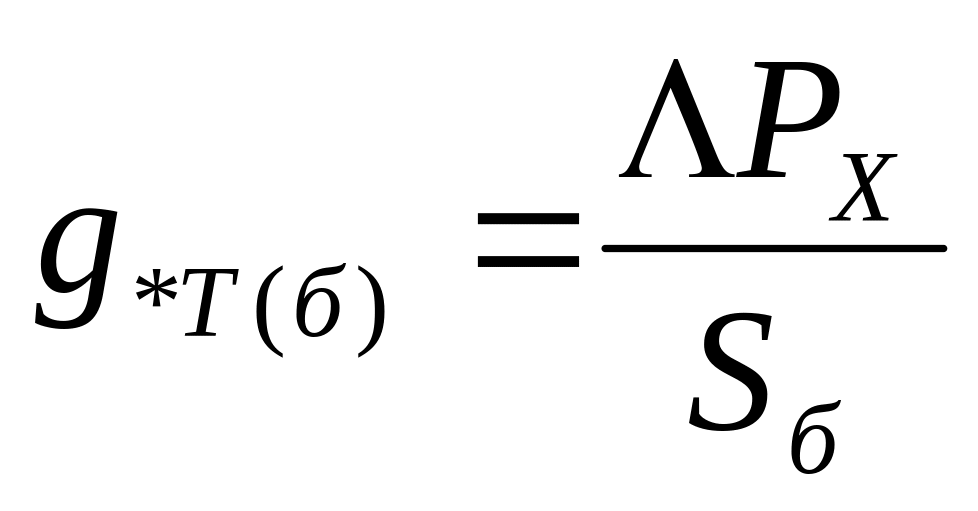

Сопротивления и проводимости трансформаторов:

Трансформатор Т-1:

Трансформатор Т-2:

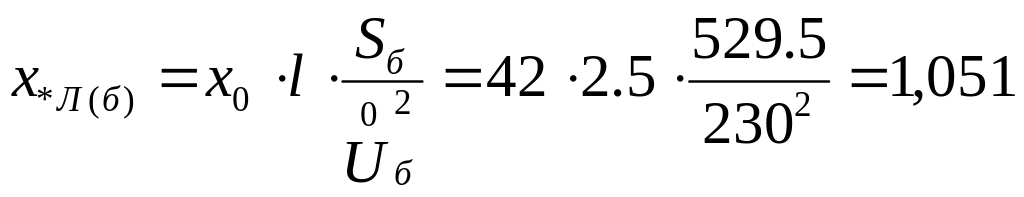

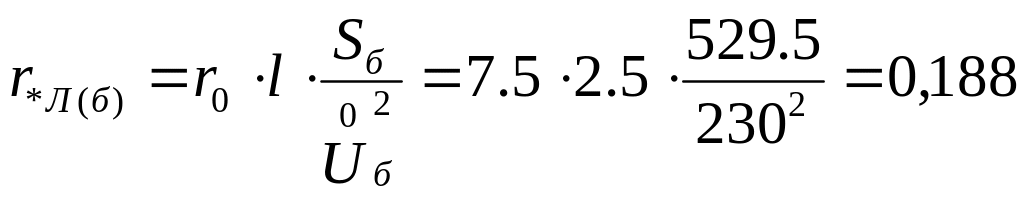

Сопротивления и проводимости ЛЭП:

С

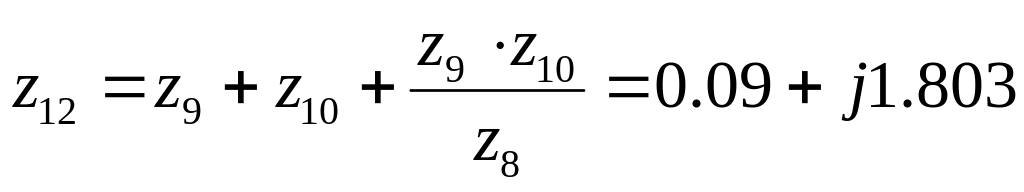

хема замещения (Рис.2) может быть преобразована следующим образом:

Рис.3 и 4

Р ис.5

Без АРВ:

Рис.6а

С АРВ пропорционального действия:

Рис. 6б

С АРВ сильного действия:

Рис.6в

Синхронная ЭДС:

Переходная ЭДС:

Напряжение на шинах генератора:
