№1
1. Основные понятия и определения: номинальный размер, предельные размеры, предельные отклонения, допуск, посадка, зазор, натяг. Дать схему расположения полей допусков отверстия и вала для переходной посадки. Обозначить на ней указанные понятия и дать формулы связи между ними.
Размер – числовое значение линейной величины (диаметра, длины, высоты и т.п.) в выбранных единицах.
Размеры разделяются на свободные и сопрягаемые.
Свободные – конструктивно необходимые поверхности, не предназначенные для соединения с поверхностями других деталей.
Сопрягаемые – размеры по которым детали соприкасаются, образуя подвижные или неподвижные соединения.
Размеры подразделяются на истинные, действительные, предельные, номинальные.
Истинный размер – некоторая абсолютная величина, к которой мы стремимся, повышая качество изделий. Действительный размер – размер элемента установленный измерениями с допустимой погрешностью.
На практике вместо истинного размера используют действительный размер.
Номинальный размер – размер, относительно которого определяют предельные размеры и который служит также началом отсчета отклонений. Для сопрягаемых деталей номинальный размер является общим. Он определяется расчетами на прочность, жесткость и т.д., округляется до наибольшего значения с учетом «нормальных линейных размеров».
Предельные размеры: два предельно допустимых размера элемента, между которыми должен находится, или которым может быть равен действительный размер.
Наибольший предельный размер: наибольший допустимый размер элемента, номинальный наоборот.
Dmax, Dmin, dmax, dmin
С целью упрощения обозначения предельных размеров на чертежах введены предельные отклонения от номинального размера.
Основное отклонение – это одно из двух отклонений (верхнее или нижнее) используемое для определения положения поля допуска относительно нулевой линии. Основное отклонение – ближайшее к нулевой линии.
Верхнем предельным отклонением ES(es) называется алгебраическая разность между наибольшим предельным размером и номинальным размером.
EI = dmax –D для отверстия
es = dmax – d для вала
Нижним предельным отклонением EI(ei)называется алгебраическая разность между наименьшем предельным отклонением и номинальным размером.
EI = dmin – D для отверстия
Ei = dmin – d для вала
Действительным отклонением называется алгебраическая разность между действительным и номинальным размерами.
Допуск – разность между наибольшим и наименьшим предельными размерами или абсолютная величина алгебраической разности между верхним и нижним отклонениями.
TD = Dmax – Dmin = ES – EI
Td = dmax – dmin = es - ei
Допуск всегда положителен, он определяет допускаемое поле рассеивания действующих размеров деталей в партии, которые признаются годными, т.е. он определяет заданную точность изготовления.
Назначения рационального допуска – важная задача, сочетающая в себе экономические и качественные требования производства.
С увеличением допуска качество изделий, как правило, ухудшается, зато стоимость изготовления падает.
Пространство на схеме, ограниченное линиями верхнего и нижнего отклонений называется полем допуска.
Понятие о посадках.
Посадкой называется характер соединения деталей, определяемый величиной зазора или натяга.
Зазор – разность размеров отверстия и вала, если размер отверстия больше размера вала.
Подвижные соединения характеризуются наличием зазоров.
Натяг – разность размеров вала и отверстия до сборки, если размер вала больше размера отверстия.
Неподвижные соединения характеризуют, как правило, наличием натяга.
Существуют три типа посадок: с зазором, с натягом и преходящие.
Переходные посадки.

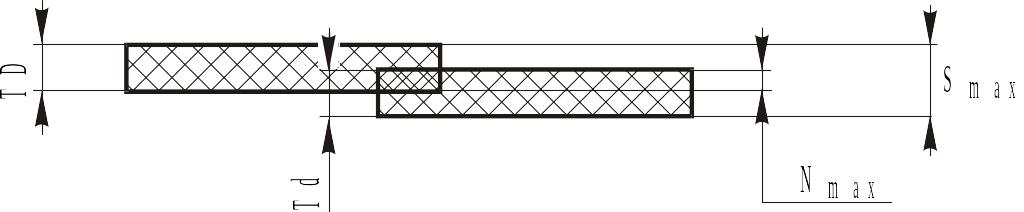

Переходные – посадки при которых в соединениях возможно получение как зазора, так и натяга (поля допусков отверстия и вала перекрываются частично или полностью).
Переходные посадки рассчитывают на Smax и Nmax.
Smax = Dmax – dmin = ES – ei
Nmax = dmax – Dmin =es – EI
Ts,n = TD + Td
2. Отклонения от параллельности, перпендикулярности и наклона поверхностей и осей, их нормирование и примеры обозначения на чертеже.
Отклонения расположения поверхности - отклонение реального расположения поверхности от его наименьшего расположения.
Виды отклонений расположения.
О
тклонение
от параллельности – разность
наибольшего и наименьшего расстояний
между плоскостями в пределах нормируемого
участка.
Отклонение от перпендикулярности плоскостей - отклонение угла между плоскостями от прямого угла, выраженное в линейных единицах на длине нормируемого участка.
Отклонение от соосности – наибольшее расстояние (Δ1, Δ2 ) между осью рассматриваемой поверхности вращения и общей осью вращения.
Отклонение
от симметричности относительно базовой
плоскости – называется наибольшее
расстояние между плоскостью симметрии
рассматриваемого элемента и плоскостью
симметрии базового элемента в пределах
нормируемого участка.
Отклонения формы должны исключаться из отклонений расположения, поэтому отклонения расположения (от параллельности, перпендикулярности, соосности и т.д.) измеряют от прилегающих прямых и поверхностей, воспроизводимых с помощью дополнительных средств: поверочных линеек, валиков, угольников или специальных приспособлений.
3. Методы измерения и их отличие.
Метрология – наука об измерениях физических величин, методах и средствах измерения их единства и способах достижения требуемой точности.
Измерение – нахождение значения физической величины опытным путем с помощью специальных технических средств.
По способу получения результата измерения различают на:
Прямое измерение – это измерение, измерение в котором искомое значение величины находят непосредственно из опытных данных.
Косвенное измерение – искомую величину находят по известной зависимости между искомой величиной и величинами, определяемыми прямыми измерениями
y
=f(a,b,c..h)
L2=L1-L3
Определение плотности однородного тела по его массе и геометрическим размерам.
Различают 2 метода измерения: метод непосредственной оценки и метод сравнения с мерой.
Метод непосредственной оценки – значение величины определяется непосредственно по отсчетному устройству измерительного прибора.
Для этого необходимо, чтобы диапазон показаний шкалы был больше значения измеряемой величины.
ДП>L
При методе непосредственной оценки (НО) настройку прибора на нуль производят по базовой поверхности прибора. Под действием различных факторов (изменения температуры, влажности, вибраций и т.д.) может произойти смешение нуля. Поэтому периодически необходимо производить проверку и соответствующую регулировку.
Метод сравнения – измеряемую величину сравнивают с величиной, воспроизводимой мерой. При измерении методом сравнения с мерой результатом наблюдения является отклонение измеряемой величины от значения меры. Значение измеряемой величины получают алгебраическим суммированием значения меры и отклонения от этой меры, определенного по показанию прибора.
L=М+П
М
етод
непосредственной оценки Метод
сравнения
ДП>L ДП>L-М
Выбор метода измерения определяется соотношением между диапазоном показаний средства измерения и значением измеряемой величины.
Если диапазон меньше измеряемой величины, то используют метод сравнения.
Метод сравнения используют при измерении, контроле деталей в массовом и серийном производствах, т.е. когда нет частых переналадок измерительного прибора.
Для линейных измерений различие двух методов: - относительно, т.к. измерение - это всегда по существу сравнение с единицей, которая так или иначе заложена в средстве измерения.
