71.Весовой дозатор циклического действия для цемента
Д
озатор
представляет собой бункер с установленным
затвором с пневмомеханическим приводом.
Бункер подвешивается в 3 или 4 точках,
на тензометрических опорах, сигналы от
которых передаются в с-му управления
разгрузочным и загрузочным затвором.
Работает этот дозатор следующим образом,
перед началом работы с-ма колебруется,
выставляются нулевые значения массы
бункера. Вводятся в с-му управления
значения необходимых масс дозировки,
после чего открывает загрузочный затвор,
после чего цемент начинает перетекать
в весовой бункер, при достижении 95% от
необходимой массы загрузочный затвор
призакрывается наполовину, уменьшая
таким образом скорость поступления
м-ла в весовой бункер для осуществления
точного дозирования. При достижении
нужной массы дозируемого мат-ла,
загрузочный затвор закрывается полностью
и открывается разгрузочный затвор и
цемент высыпается в смеситель. Над
весовым бункером могут располагаться
весовые бункера нескольких мат-ов(цемента,
песка, щебня) с независимыми управляемыми
затворами и таким образом последов.
дозир. в смеситель все составляющие.
7

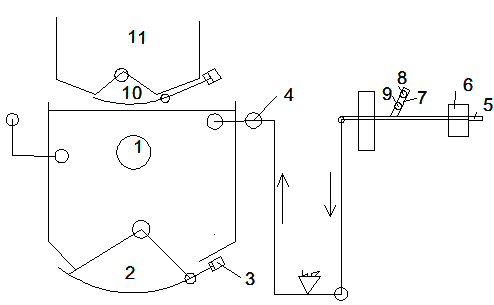

2.Дозатор
для заполнителей с весовым шкафом Данный
дозатор является гибридом механической
и электрической систем, при которой
отслеживается перемещение механической
части для электрического исполнения
уст-ми. Данный дозатор представляет
собой весовой бункер 1 с затвором
секторного типа 2, управляемый
пневмоцилиндром 3, весовой бункер 1
подвешен на упругих опорах 4, одна из
которых имеет механическую связь с
весовой планкой 5. Перемещающийся груз
6, с помощью которого выставляется
необходимая масса зап-ля, весовая планка
5, с помощью контактной площади 7 может
воздействовать на микропереключатели
8 и 9, которые служат для управления
разгрузочным затвором. Над весовым
бункером 1 нах-ся промежуточный бункер
11 с дозируемым мат-ом. Переключатели 8
и 9 служат для грубого и точного дозирования
поступающего мат-ла по сигналу одного
переключателя затвор 10 призакрывается
завершая грубое дозирование, по сигналу
другого переключателя 9, затвор 10
полностью закрывается и открывается
затвор 2 для разгрузки.
73.Весовой дозатор для заполнителей цикличного действия с фотоэл-ой сис-ой автоматики.Аналогичен весовому дозатору для цемента, за исключением того, что в бункере одновременно могут находиться два вида зап-лей, загружаемых поочерёдно каждый из своего бункера с затвором, находящийся на весовых упорах. Управление может осуществляться от фотоэлектронной системы, рассчитанной на два вида материала.
74.Объёмные дозаторы для воды.В качестве дозатора непрерывного действия могут прим-ся отрегул-ые ленточные питатели, но, что более эффективно, специальный винтовой дозатор. Регулировкой эксцентриситета закрепления шатуна можно регулировать скорость подачи и точность дозирования винтового питателя.
1-метал. Корпус,2,3,6,7-регулирующие устройства, 4,5-электроды, 9,10-клапана,
75.Винтовой дозатор непрерывного действия для цемента.5,14-пневмоцилиндр,6-весовой бункер,7-?????, 8-зацепки,10-весовой указатель,11,15-весовые рычаги,13-загрузочный затвор,17-выгрузочный затвор. Цемент из бункера хранения либо накопительного бункера БСХ через затвор 13 и брезистовый рукав загружается в весовой бункер 6. По мере накопления бункера он оседает и ч/з систему рычагов возд-ет на весовой отражатель, на котором отраж-ся масса загруж. в бункер цемента. После достижения необходимой массы, пневмоцилиндр 14 закрыв. затвор 13, и пневмоцилиндр открыв затвор 17.
7
6.
Дозатор одно-анрегатный непрерывного
действия для заполнителей.
Датчиком веса явл конвеер, который ч/з
систему рычагов 18 связан с заслонкой
16, которая при подъёме и опускании
регулирует высоту слоя мат-ов. При работе
дозатора в нужном режиме лента находиться
в горизонтальном положении и слой
выдаваемого материала равномерен. При
уменьшении массы мат-ла на конвейере
правая часть начинается подниматься,
а заслонка приподниматься, увеличивая
выход мат-ла и увеличении массы мат-ла
в конвейере в обратном порядке. При
длинном отклонении от горизонтального
положения дозатор останавливается и
вновь настраивается.
7
7.
Дозатор двухагрегатный непрерывного
действия для цемента.
Состоит из барабанного питателя и
дозатора ленточного. Датчиком веса явл
конвеер, который ч/з систему рычагов 18
связан с заслонкой 16, которая при подъёме
и опускании регулирует высоту слоя
мат-ов. При работе дозатора в нужном
режиме лента находиться в горизонтальном
положении и слой выдаваемого материала
равномерен. При уменьшении массы мат-ла
на конвейере правая часть начинается
подниматься, а заслонка приподниматься,
увеличивая выход мат-ла и увеличении
массы мат-ла в конвейере в обратном
порядке. При длинном отклонении от
горизонтального положения дозатор
останавливается и вновь настраивается.
79.Конструкции весоизмерительных головок дозаторов. Наибольшее распространение на заводах получили весоиз.головки с магнитной и окто-электронной системой. Весоизм.головка состоит из циферблата со стрелкой на обоих концах, на которых устан-ны магниты 1, стрелка двигателя по циферблату 3, на котором обозначены значения массы. Напротив нужного значения установлены электромаг. датчик 2, по которому полностью закрывается загрузочный затвор дозатора и одновременно открывается разгрузочн затвор. Этот датчик назыв датчиком точного дозирования. Перед ним на расстояния нескольких кг или 10-ов кг установлены ещё один датчик, наз-мый датчиком грубого дозирования. По такой же сис-ме работает и опто-электронные весовые головки для автоматич-го дозирования, в кот вместо магнитных датчиков установлены опто-пары, в кот сигналом к срабатыванию служит перекрытие светового потокаот излучателя к приёмнику.
78.электровоздушный клапан золотникового типа для автомат управления дозатором, затвором и т.д. соврем БСУ- это высокоавтоматизированные комплексы, в кот все операции, связанные с перемещением мат-ов выполн-ся в автоматич режиме без участия человека и поэтому необходимы простые надежные и эффективные устройства для открытия/ закрытия затворов, заслонок, отверстий по электрическому сигналу, кот выдает система управления. Внутр клапан нах-ся в верхнем положении, при этом соединяя вход от компрессора с выходом 1 и поршень пневмоцилиндра стремиться занять крайнее положение, при этом выход 2 соедин-ся с атмосферой. При поступлении питания на электромагнит (команда затвор открыть) электромагнит перемещаетвнутр клапан вниз. При этом выход соедин-ся со входом компрессора, а выход 1 с атмосферой и поршень электроцилиндра стремиться занять крайнее полоржение, а соединенная с ним тяга закрывает затвор.
80Классификация бетоносмесителей. Бетоносмесители классифицируют:
по принципу смешивания материалов — на бетоносмесители свободного (гравитационного) смешивания, принудительные бетоносмесители и бетносмесители комбинированного смешивания;
по характеру протекания технологического процесса — на бетоносмесители циклического (периодического) действия и непрерывного действия;
по степени мобильности — на стационарные, перебазируемые, передвижные и автобетоносмесители;
по способу загрузки — на бетоносмесители со скипом, со специальным дозатором, с загрузочной воронкой и ручной загрузкой;
по степени автоматизации — на неавтоматизированные (растворомешалки), полуавтоматизированные, автоматизированные с программным управлением;
по типу управления — на бетоносмесители с ручным, электромеханическим, гидравлическим и пневматическим управлением.
Кроме перечисленных принципиальных признаков, смесители классифицируются по конструктивным признакам: по типу привода, числу двигателей, форме смесительного барабана, типу перемешивающего устройства, расположению оси перемешивающего устройства в пространстве, способу разгрузки и т. П
