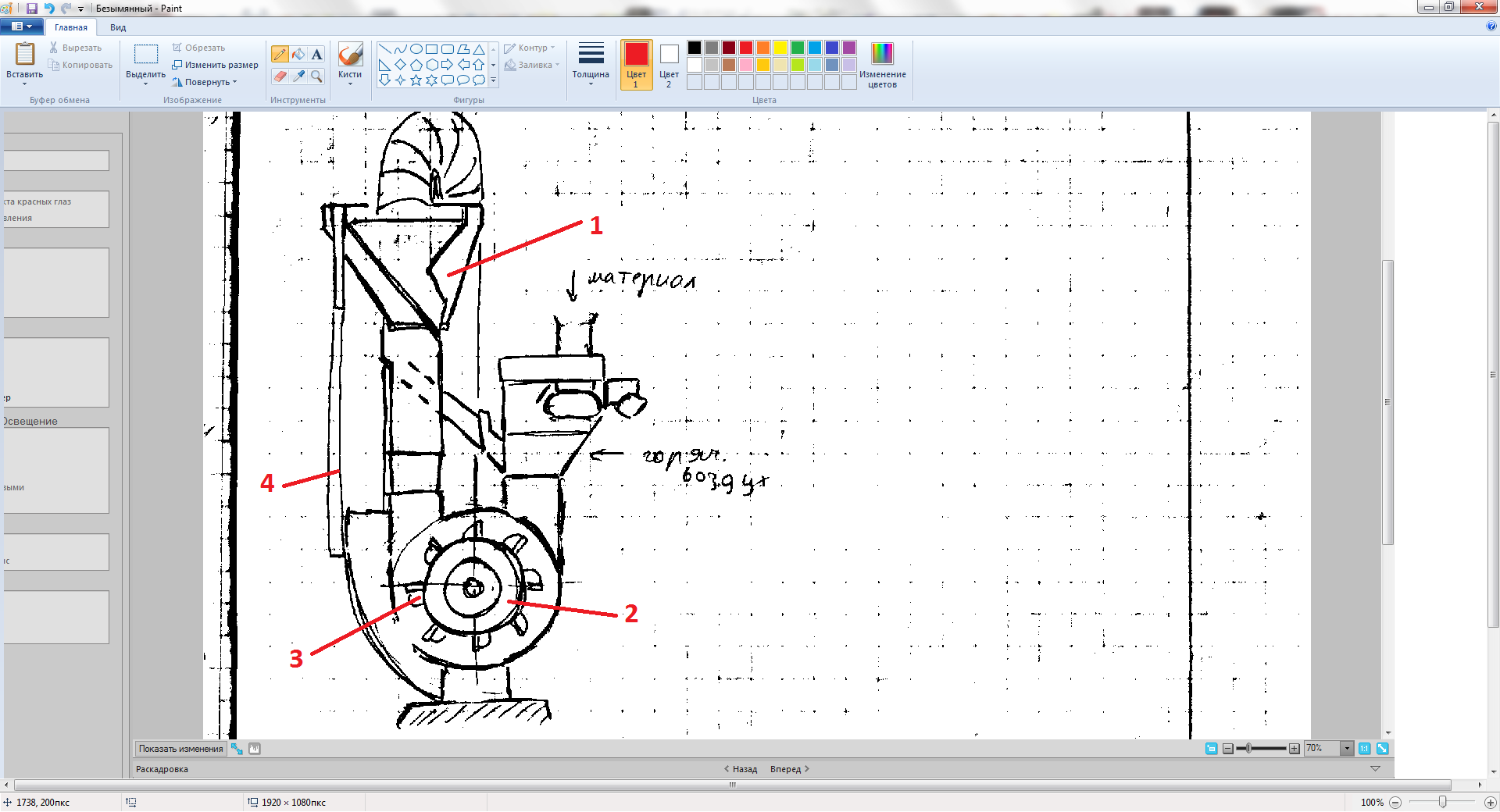

33 Аэробильная мельница.
О
тличается
от шахтной молотковой мельницы наличием
встроенного сепаратора и вентилятором,
нагнетающим воздух. Исходный материал
к тарельчатому питателю подается через
отверстие в боковой части корпуса 4 на
ротор 2 с молотками 3, имеющими скорость
80 м/с. За счет потока воздуха, подаваемого
снизу либо разреженного сверху мельницы,
измельченный материал попадает в
сепаратор 1, где крупные частички оседают
вниз, откуда попадают в бункер исходного
материала, а мелкие направляются в
осадительное устройство.

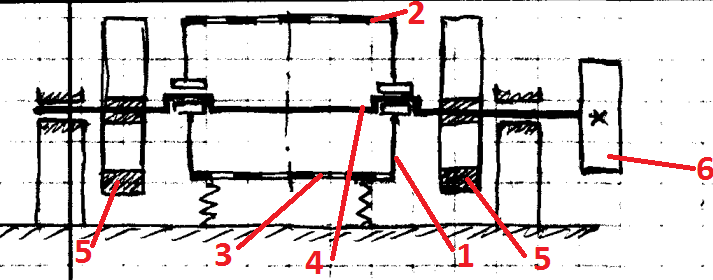

34 Гирационный грохот.
Э
тот
грохот применяют для интенсивного
рассева с подбрасыванием материала и
высокой эффективностью. Амплитуда
колебания 5-20 мм. Он состоит из сварной
рамы, с установленными на ней корпусами
подшипника, в которых смонтирован
эксцентриковый вал. Рама опирается на
фундамент с помощью пружины или
гидравлического амортизатора или тяг
в несущей конструкции. Короб состоит
из продольных стенок соединенных
стержнями и 2-х сит, верхнее из которых
имеет большее отверстие, чем нижнее.
Привод состоит из клиноременной передачи
и оси эксцентрикового вала, на котором
также установлены маховики с противовесом,
предназначенный для уравновешивания
центробежных сил колеблющихся масс. 1
– короб, 2 – верхнее сито, 3 – нижнее
сито, 4 – эксцентриковый вал (коленвал),
5 – маховик с противовесом, 6 – приводное
колесо.

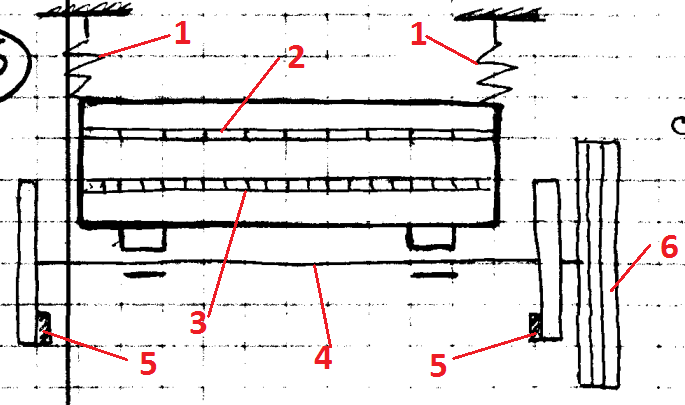

35 Вибрационный грохот с круговыми колебаниями.
А
мплитуда
колебаний 1,6-3,2 мм. 1 – пружина подвеса,
2 – верхнее сито, 3 – нижнее сито, 4 –
вал, 5 – дебалансы, 6 – приводной маховик.
36 Грохот вибрационный самоцентрирующийся.
П
о
конструкции похож на вибрационный
грохот с круговыми колебаниями, однако
имеет с одной или с двух сторон короба
подпружиненные эксцентрики.
Самоцентрирующийся грохот не испытывает
резонансные колебания в момент пуска
и остановки, так как в эти моменты мал
радиус вращения дебаланса и соответствующие
их статические моменты.

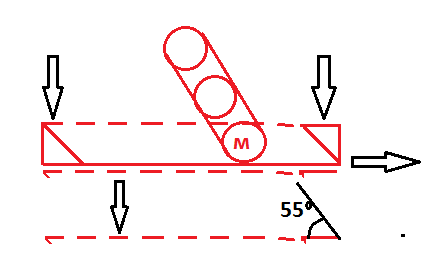

37 Грохот вибрационный с направленными колебаниями.

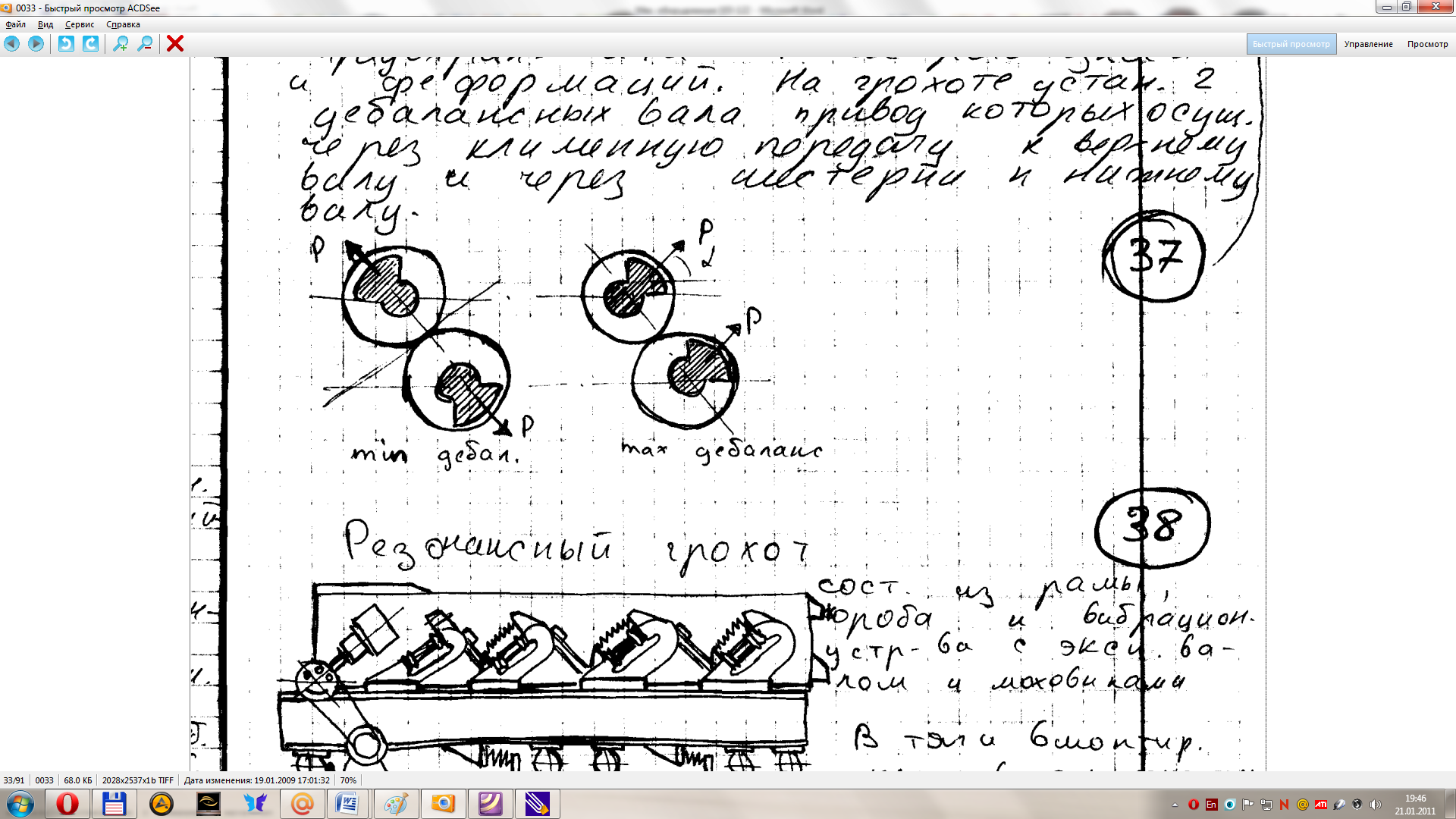

Отличается от грохота вибрационного самоцентрирующегося тем, что совершает не круговые, а эллипсовидные в одном направлении колебания. Угол приложения колебаний в среднем 55° и выбирается таким образом, чтобы материал мог самостоятельно перемещаться по поверхности сита к разгрузочной стороне. Это наиболее эффективный грохот. Режим работы дебалансов:

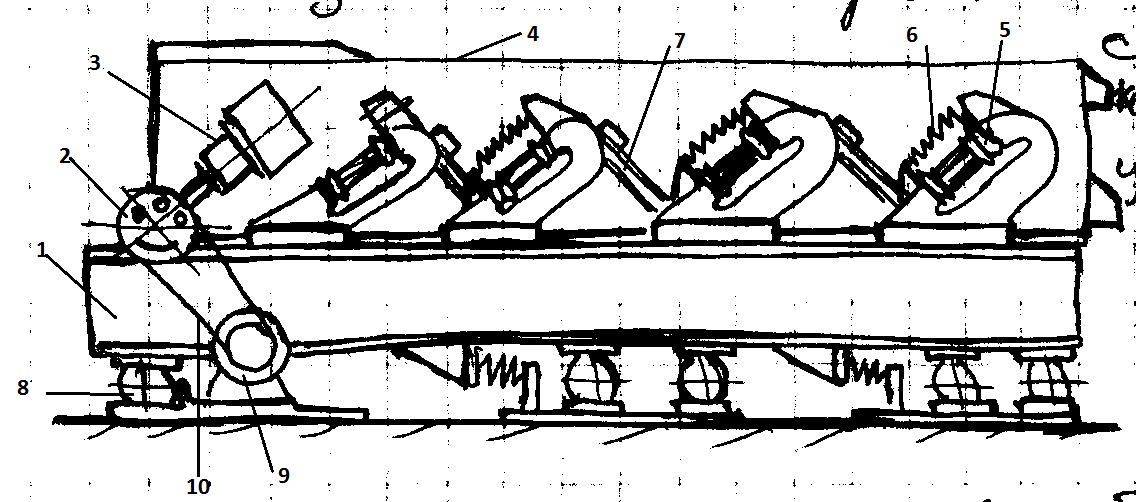

38 Резонансный грохот. При работе этого грохота его амплитуда отслеживается специальными датчиками, по которым изменяется частота вращения двигателя для входа грохота в резонансные колебания в зависимости от степени загрузки. Этот грохот наиболее эффективен по энергозатратам на единицу производительности. 1 – рама, 2 – вибрационное устройство с эксцентриковым валом и маховиком, 3 – соединительные тяги вибрационного устройства с коробом, 4 – короб блока, 5 – резиновые амортизаторы, 6 – пружинные амортизаторы, 7 – пластинчатые амортизаторы, 8 – резиновые амортизационные короба, 9 – клиноременная передача, 10 – двигатель.
3
9

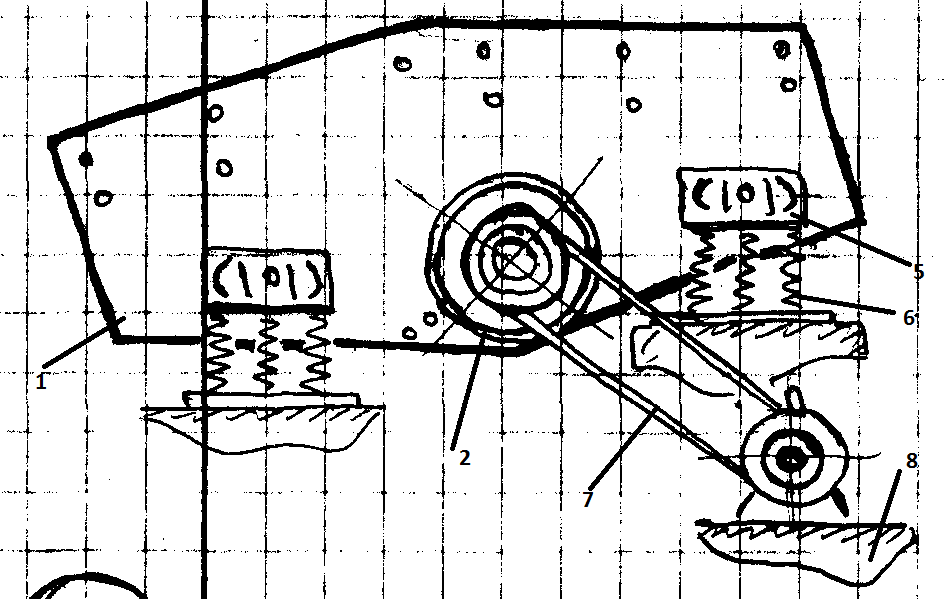

Колосниковый инерционный грохот.
Колосниковые
грохоты бывают подвижные и неподвижные.
Неподвижные грохоты устанавливаются
под углом, превышающим угол трения и
они обычно являются питателями дробилок.
Колосниковый инерционный грохот состоит
из параллельных колосников двух ступеней,
средняя часть которых может подниматься
и опускаться при вращении дебалансного
вала.1–корпус(короб),2–вибрационный
механизм,5– кронштейные
опоры,6–амортизаторы,7–клиноременная
передача,8– фундамент.
