102.Навесные приспособления применяемые на бетоноукладчиках для уплотнения,отделки и заглаживания поверхностей ж/б изделий.
1.Стационарный виброщит может использ.совместно с формовочной машиной или с виброплащадкой при изготовлении сплошных изделий.Представляет собой раму,нижняя плоскость которой соответствует верхнему профилю формуемого изделия.На раме смонтированы автоматические захваты для сцепления пригруза с формой и 4-и прегрузочные пружины.Усилие каждой около 100кН.Подъем и опускание щита осуществляется с помощью лебедки или в мобильном варианте с помощью кран-балки.На пригрузочных щитах также могут устанавливаться вибровозбудители различного рода,равномерно устанавливаемые на щите,что позволяет обойтись без пригрузочных пружин и уменьшить мощность виброплощадки;2.вибробрус;3.виброролик;4.вращающийся ролик.

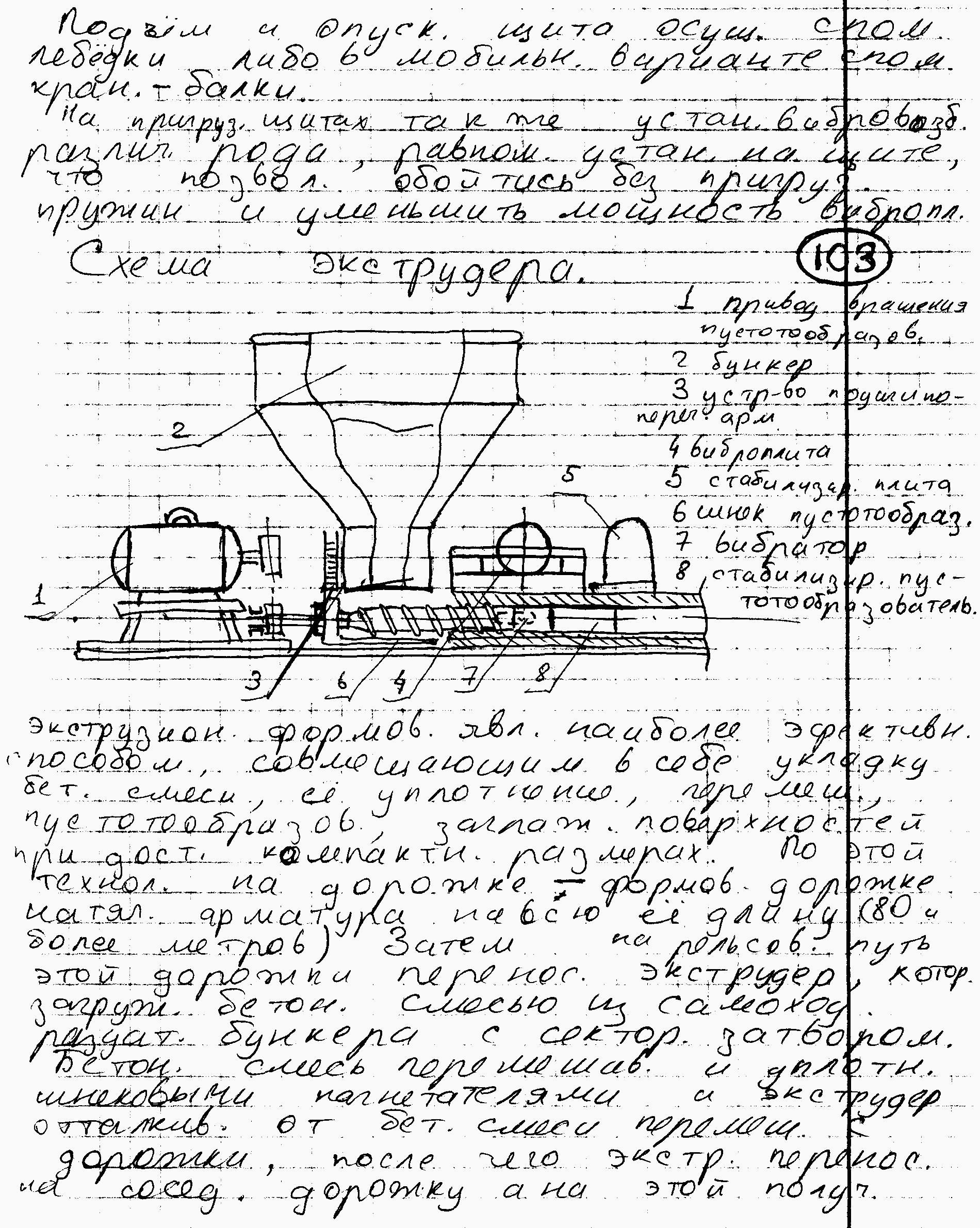

103.Экструдер.
Экструдер-формовачная машина непрерывного действия , служащая для формования и уплотнения жестких бетонных смесей . При формовании он непрерывно выдавливает и уплотняет слой бетонной смеси заданного сечения на предварительно подготовленную металлич дорожку , однавременно отталкиваясь от этого слоя и передвигаясь .оответственно он смесь перемешивает, уплотняет , рампределяет и поризует.Бетонная смесь в экструдер загружается периодически , при помощи мобильного накопительного бункера или бадьи.Может осущ при формавании .Всвязи с тем что используют жесткие и сверхжесткие смеси на всех транспортных устройствах нужно наличие вибратора-обрушителя или рыхлительных лопастей.Методом экструдирования можно производить сплошные и пустотелые изделия , любой длины с разрезкой полученной ленты дисками и пилами.

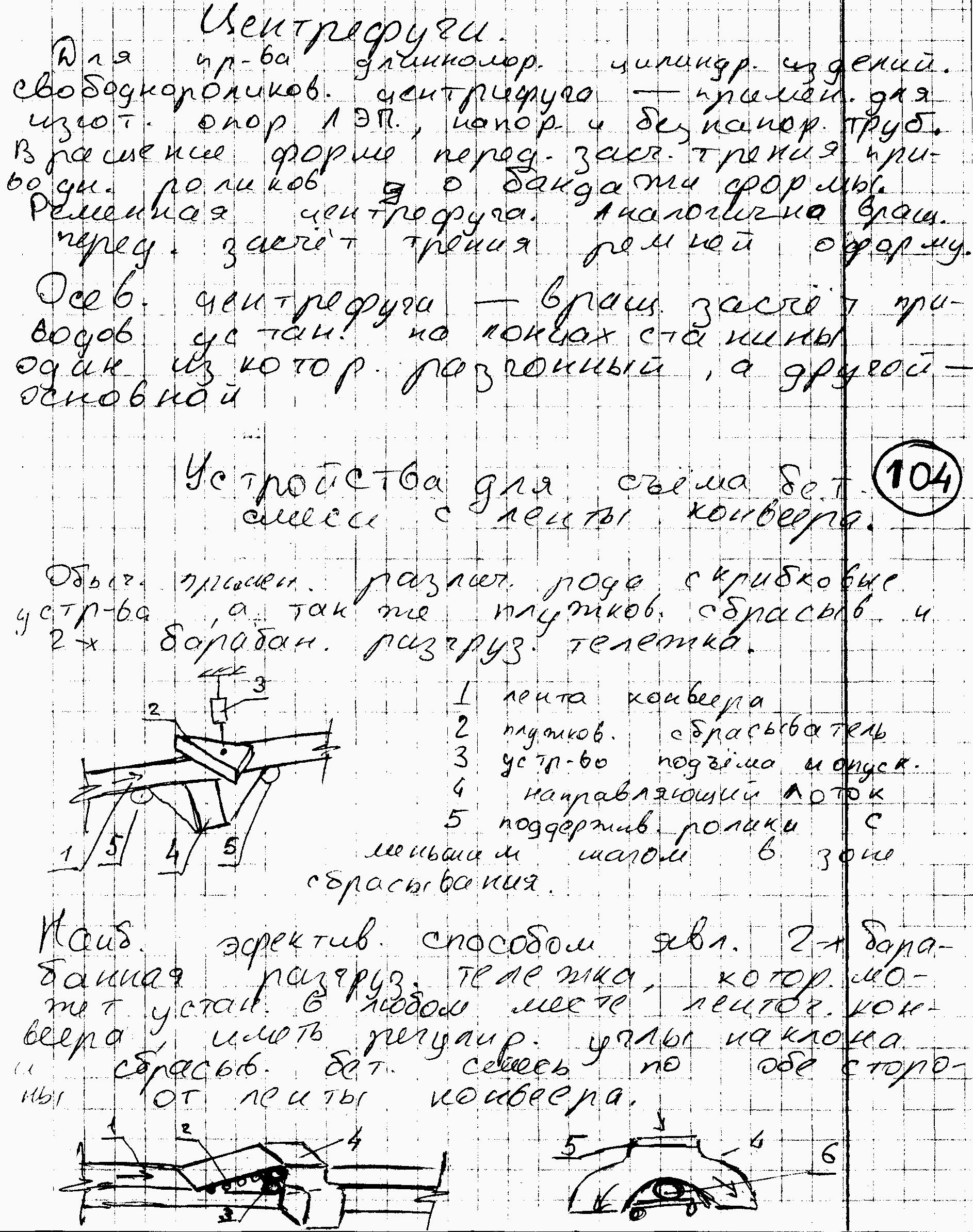

104.Устройства для снятия бетонной смеси с ленты конвеера.
1-лента конвейера 2-ролики 3-направляющие ролики ленты конвейера 4-воронка разгрузочной тележки 5- скребок очистки ленты конвеера 6-вибратор.
Устройства: 1- установленная перпендикулярная перегародка расположенная под углом 2- передвижной бункер для бетонной смеси . для кассетных установок нужно использовать либо передвижной бункер с поворотным желобом либо с поворотным ленточным питателем , который позваляет перемещать бет смесь на расстояние до 2-х м от ленты конвеера. При снятии бет смеси с ленты при помощи скребковых устройств, в конце ленты должен устанавливаться накопительный бункер с дополнит очищащим ленту скребком.Также бет смесь можно снимать с ленты конвеера при повороте этой ленты на 180 град.

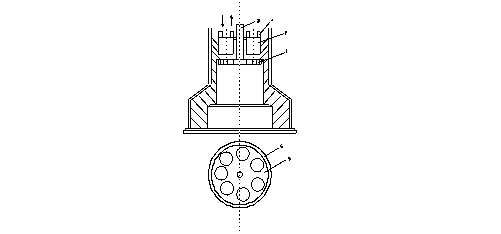

105. Схема и принцип работы установки для роликового формования цилиндрических изделий.
Применяется для особо жёстких смесей. Основной рабочий орган- формовочная роликовая головка, которая устанавливается на подъёмную штангу машины. При формовании смесь попадает на распределительный диск, откуда сбрасывается лопатками к стенкам формы и попадает под ролики. Излишняя бетонная смесь выдавливается роликами вверх. Процесс формования осуществляется непрерывно со скоростью 0.6-1.5 м/с,число оборотов 5,6-ти роликовой головки 40-80 об/мин. Частота воздействия 200-480 об/мин. Коэффициент уплотнения 0,98.
1-калибр.
поверхность
2-пресующие ролики
3-вращающийся вал
4-ось вращения роликов
5-направляющая поверхность
6-внешняя форма
7-раструбообразователь
