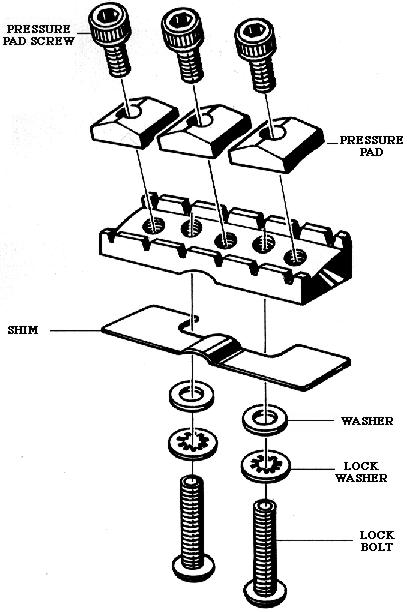

Составные части системы зажима струн на нулевом ладу

Составные части струноприжимающей пластины

Прокладка под зажим

Если порожек все равно слишком высок, нужно сточить лишнюю толщину грифа под порожком с помошью напильника с мелкой насечкой. Будьте очень осторожны, так как если сточить слишком много, нужно будет подкладывать несколько прокладок, чтобы восстановить высоту порожка. Стачивайте лишнюю толщину понемножку, каждый раз проверяя высоту струн над ладами. Если вы не уверены в своих силах, лучше доверьте эту операцию квалифицированному мастеру.

ИТОГ ШАГА 4

Быстро проверить высоту струн можно, сравнив расстояние между открытой струной и первым ладом и прижатой на первом ладу струной и вторым ладом. Слишком большое расстояние между открытой струной и ладом будет негативно влиять на удобство игры и строй на протяжении всего грифа, слишком маленькое - открытые струны будут звенеть, задевая за первый лад.

ШАГ 5: ВЫСОТА ЗВУКОСНИМАТЕЛЕЙ

Каждый гитарист для себя определяет оптимальную высоту звукоснимателей. Как правило, гитаристы стараются расположить датчики как можно ближе к струнам, но в то же время на достаточном расстоянии, чтобы избежать магнитного воздействия поля катушек на струны и потери ясности и четкости звука. Если слишком сильно отдалить звукосниматели от струн, то уровень их сигнала заметно понизится, что, естественно, не входит в наши планы. Если уменьшить расстояние больше допустимого минимума, то из-за магнитного притяжения от катушек гитара заметно потеряет сустейн, так как вибрация струн будет тормозиться магнитным полем. Потеря чистоты и ясности звука может быть так же связана с маленьким расстоянием между струнами и грифом и звоном струн об лады, но если вы следовали всем предыдущим шагам и устранили эти недостатки, то это уже не должно влиять на звук вашей гитары.

Измерение расстояния до датчиков следует проводить при прижатой на 24 ладу струне, при этом вы можете визуально оценить расстояние до звукоснимателей когда струна просто прижата или вибрирует. Расстояние для каждого звукоснимателя слудет подбирать опытным путем, руководствуясь своими ощущениями и слухом. Если на вашей гитаре стоят хорошие звукосниматели с мощным выходным сигналом, можно без потери со стороны звука отдалить их от струн и тем самым немного увеличить сустейн.

Высота датчиков влияет не только на мощность выходного сигнала, с помощью ее можно регулировать равномерность уровня сигнала от толстых басовых струн и тонких струн без оплетки. Кроме того, различной высотой звукоснимателей можно добиться ровности уровня сигнала при разных их комбинациях (сингловые датчики, как известно, обладают меньшим выходным сигналом, чем сдвоенные датчики типа "хамбакер").

Шаг за шагом: Высота звукоснимателей
Необходимые  инструменты	Отвертка под "крест" маленького размера Отвертка со стандартным плоским жалом маленького размера (если используются винты с такими шлицами)
Последовательность  действий	Если нужно, подкорректируйте высоту звукоснимателей. Чтобы опустить датчики, откручивайте держащие их винты против часовой стрелки. Чтобы поднять датчики - закручивайте винты по часовой стрелке. После каждой коррекции высоты проверяйте силу и уровень звука в различных комбинациях звукоснимателей.
Справка	Минимальное расстояние между звукоснимателем и струной, прижатой на 24 ладу, должно составлять от 1.6 до 2.0 мм для среднего, бриджевого датчиков и датчика у грифа.

ИТОГ ШАГА 5

Располагайте датчики по высоте по своему усмотрению, руководствуясь тем, что сила звука при переходе от басовых струн к тонким не должна заметно меняться, в дополнение к тому, чтобы избежать провалов в громкости звука при переключении комбинаций звукоснимателей. Не стоит приближать датчики к струнам ближе указанных справочных данных, но это личное дело каждого. Экспериментируйте.

ШАГ 6: РЕГУЛИРОВКА МЕНЗУРЫ

Регулировка мензуры необходима для того, чтобы гитара не теряла строй на всем протяжении грифа. При выполнении этой процедуры я настоятельно рекомендую пользоваться тюнером, если вы не обладаете абсолютным слухом. Так же значительно облегчат процедуру специальные приспособления для удерживания ползунков при открученых стоперных винтах. Если не удастся купить фабричные, так как они довольно редки даже в специализированных магазинах, то можно попытаться заказать подобный или сделать его самому. Однако, свою гитару мне удалось отстроить довольно хорошо и без тюнера (хотя мой слух далек от абсолютного), и без каких-либо дополнительных приспособлений, однако это заняло во много раз больше времени, чем если бы я обладал всеми указанными выше инструментами.

Гриф гитары должен строить относительно себя во всех его точках. Это можно проверить так - возьмите какой-нибудь аккорд с открытыми струнами, а затем его же на октаву выше по грифу - оба аккорда должны строить.

Шаг за шагом: Регулировка мензуры
Картинки	EdgeAdjust1 - Приспособление для тремоло Edge(только для гитар фирмы Ibanez) EdgeAdjust3 - Приспособление для тремоло Lo-Pro Edge(только для гитар фирмы Ibanez) Установленное приспособление EdgeAdjust1 - демонстрация использования Установленное приспособление EdgeAdjust3 - демонстрация использования
Необходимые  инструменты	Приспособления(если будет возможность заказать их по каталогу или достать каким-то иным способом): Ibanez "EDGEADJUST1" для оригинального Edge (Ibanez не производит, но можно купить в Stuart Macdonald's Guitar Shop - см. ниже) Ibanez "EDGEADJUST3" для Lo-Pro Edge. Производит Ibanez - примерная цена 20$ без транспортных затрат Stuart Macdonald's Guitar Shop - part# "3095 - The Key" - цена $49.95. Комплект из трех приспособлений для Edge, Lo-Pro Edge и оригинального тремоло Floyd Rose 2 мм шестигранный ключ - для винтов фиксации ползунков(intonation lock screw) 3 мм шестигранный ключ - для зажима струн на 0-м ладу(locking nut)
Последовательность  действий	Расстопорите зажимы на 0-м ладу и настройте гитару по тюнеру. Проверьте мензуру у каждой струны, начиная с самой толстой. Сравните натуральный флажолет на 12-м ладу и ноту, взятую на прижатой на 12-м ладу струне. Нота, взятая при помощи натурального флажолета, должна точно совпадать по показаниям тюнера с открытой струной. Если флажолет и нота на 12-м ладу не совпадают по показаниям тюнера, следует подкорректировать положение ползунка (saddle). Корректировка положения ползунка (без приспособления для фиксирования ползунка, если у вас есть такое приспособление - отпадает необходимость постоянно удерживать ползунок пальцем - просто установите его так, как показано на фотографиях и корректируйте размер мензуры). Сильно ослабьте натяжение струны, иначе вам будет трудно удерживать или корректировать положение ползунка. Отметьте положение ползунка мягким карандашом. Открутите винт, удерживающий ползунок, зафиксировав сам ползунок пальцем. Переместите ползунок в нужную сторону. Если нота на 12-м ладу выше, отодвиньте ползунок от грифа, чтобы увеличить мензуру. Если нота на 12-м ладу ниже натурального флажолета на 12-м ладу, уменьшите мензуру, пододвинув ползунок к грифу. Не двигайте ползунок слишком сильно - каждый раз делайте маленькие корректировки. Если возможности регулировки уже исчерпаны, можно передвинуть фиксирующий винт во вторую позицию, чтобы увеличить диапазон регулировки мензуры. Осторожно затяните винт крепления ползунка, продолжая удерживать его, стараясь не повредить шлицу. Настройте струну и сравните натуральный флажолет и ноту на 12-ом ладу. Если в вашем распоряжении не оказалось тюнера, можно сравнивать эти ноты с такой же нотой на следующей, более толстой струне (к примеру, для тонкой струны Е сравнивать с прижатой на 17 ладу второй струной B). Для толстой струны Е следует стравнивать с прижатой на 14 ладу 4-й струной D. Но в этом случае гитару все равно необходимо настроить точно на A-440 с помощью камертона или другого точно настроеного инструмента - фортепиано или аккордеона. Если с первого раза не удалось точно подкорректировать мензуру, повторите указанные выше операции. Возможно, вам придется повторить эту процедуру несколько раз. Проверьте и подкорректируйте таким образом мензуру для всех струн.
Справка	Открытая нота, нота на 12 ладу и натуральный флажолет на 12-м ладу должны быть одинаковы, если сравнивать с помощью тюнера.

Приспособление для тремоло Edge (только для гитар фирмы Ibanez)

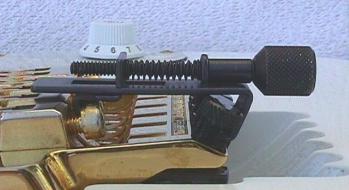

Установленное приспособление

Приспособление для тремоло Lo-Pro Edge (только для гитар фирмы Ibanez)

Установленное приспособление

Осторожно закручивайте винты крепления ползунков, так как легко повредить шлицы, перетянув винт или используя плохой ключ. Часто бывает так, что на бывших в употреблении гитарах эти винты повреждены и ими не удается надежно закрепить ползунки, что приводит к расстройке мензуры в течение небольшого периода времени, так как силой натяжения струны ползунки сдвигает в сторону грифа. В этом случае следует поменять поврежденные винты на новые прежде чем производить регулировку мензуры.

ИТОГ ШАГА 6

Убедитесь в том, что после настройки гитара строит на всем протяжении грифа. Если вам никак не удается достичь этого - отнесите гитару опытному мастеру.

ШАГ 7: СТРУНОПРИЖИМАЮЩАЯ ПЛАСТИНА

Струноприжимающая пластина (string retaining bar) является необходимой деталью гитар с Floyd Rose подобным тремоло. Она предназначена для того, чтобы понизить положение струн позади зажима, и тогда и при закрученном, и при открученном зажиме струны будут одинаково лежать на порожке и гитара не будет терять строй.

Внимательно посмотрите на положение струн на зажиме между головкой грифа и самим грифом. При открученных зажимах струны должны по всей своей длине лежать на канавках. Струноприжимающая пластина позволяет подкорректировать положение струн, чтобы достичь этого. Если струны в конце зажима ближе к колкам не лежат плотно, когда вы зажмете их пластиной, гитара потеряет строй, так как струны натянутся.

Step By Step: String Retaining Bar Adjustment
Картинки	Составные части струноприжимающей пластины
Необходимые  инструменты	3 мм шестигранный ключ - для зажима на нулевом ладу Отвертка под "крест" маленького размера - для винтов струноприжимающей пластины
Последовательность  действий	Открутите винты и снимите зажимы струн. Посмотрите на толстую струну E - она должна лежать на V-образном вырезе на зажиме (на картинке на него указывает стрелка, перпендикулярная грифу). Подкорректируйте положение струноприжимающей пластины, чтобы струна легла на V-образный вырез внизу канавки. Чтобы понизить пластину, подтяните винты (по часовой стрелке) со стороны толстой струны E, если струна не легла полностью на канавку. Чтобы поднять пластину, отпустите винты (против часовой стрелки) со стороны толстой струны Е, если струна перегибается через V-образный вырез. Не опускайте пластинку слишком низко - оставьте достаточный просвет между струнами и крышкой анкера. Повторите те же самые действия со стороны тонкой струны E. Настройте гитару, затем затяните зажимы на нулевом ладу и проверьте, сохранила ли гитара строй.
Справка	При открученных зажимах струны должны лежать по всей своей длине на канавках зажима на нулевом ладу.

ИТОГ ШАГА 7

Установите струноприжимающую пластину таким образом, чтобы при зажиме струн на нулевом ладу они не теряли строй, и в то же время чтобы пластина не находилась слишком близко к поверхности головки грифа и струны свободно проходили к колкам, не цепляясь за крышку анкера.

Опубликовано по материалам http://www.jemsite.com/tech. Перевод и комментарии - Copyright© 2000 Денис Кольвах.

Другие настройки

НАТЯЖЕНИЕ ПРУЖИН ТРЕМОЛО

Часто бывает так, что взяв в руки гитару своего друга, вы говорите - да, это то ощущение грифа и тремоло, что я всегда искал, я как будто родился с этим инструментом. Или наоборот, поиграв на гитаре в магазине, вы чувствуете, что руки быстро устают, нет ощущения единства с гитарой. Как правило, причина кроется в правильной настройке гитары, в частности силы натяжения пружин тремоло.

Часто задают вопрос - можно ли, сняв одну из пружин и перенастроив тремоло, достичь более легкого натяжения струн?

На этот вопрос можно ответить однозначно - нет, нельзя. Натяжение струн гитары есть величина примерно постоянная и сняв одну из трех пружин, вы наоборот увеличите жесткость тремоло, увеличив нагрузку на оставшиеся пружины. Из этой ситуации есть выход - заменить новые пружины на старые, более мягкие. Новые пружины поначалу всегда жесткие, они разрабатываются и становятся мягче через некоторое время. Есть несколько путей ускорить этот процесс:

1. Проложите между тремоло и корпусом гитары изнутри со стороны грифа кусочек дерева, несколько монет, медиаторов, обернув их чем-нибудь мягким - материей или изоляционной лентой, чтобы предохранить корпус от повреждений и подтяните винты регулировки натяжения пружин. Пусть гитара побудет в таком положении несколько дней, затем вытащите прокладку, подкорректируйте натяжение пружин и настройте гитару заново.

2. Достичь такого же результата можно просто снимая на ночь одну из пружин. На следующий день прикрепите ее обратно и вам не нужно будет снова настраивать высоту тремоло, натяжение пружин. Следующий раз снимите другую пружину. За неделю можно каждую пружину снять два раза. Таким путем вы растянете пружины быстрее и легче, чем первым способом.

Часто бывает так, что пружины по своей силе не одинаковы. В этом случае можно под сторону более жестких пружин подложить больше монет, но я бы не советовал делать это, так как особой разницы вы не почувствуете.

НАТЯЖЕНИЕ СТРУН

Часто можно услышать - как можно облегчить бенды в районе 20-х ладов, как можно уменьшить натяжение струн?

Для начала скажите, какие струны вы используете? Гитары с Floyd Rose-подобным тремоло предназначены только для специально рассчитанных под них комплектов струн, для Ibanez это 0.09 - 0.42. К сожалению, понизить натяжение струн можно только поставив более тонкие струны или перестроив гитару на пол-тона или тон ниже, Но при этом звук изменится далеко не в лучшую сторону - к примеру, гитара немного потеряет сустейн.

Иногда спрашивают - как правильно крепить пружины - три в линию или в форме стрелы?

Правильно

Неправильно

Пружины следует крепить в линию, параллельно друг другу, используя среднее и крайние отверстия и выступы на тремоло и пластинке крепления пружин соответственно. Благодаря этому вы получите более уравновешенное натяжение тремоло, работать рычагом тремоло будет легче. Вы можете спросить - почему в буклете фирмы Ibanez на схеме показано крепление пружин в форме стрелы? Наверное, на самой фирме не знают этого, потому что все новые гитары поступают с параллельно установленными пружинами. Крепление пружин в форме стрелы допустимо лишь в единственном случае - когда пружины старые и сильно растянутые и нет больше возможность их натянуть винтами или поменять на новые.

НАКЛОН ГРИФА

Как правило, наклон грифа по отношению к корпусу у гитар в среднем ценовом диапазоне не требует корректировки. Однако бывает так, что предыдущий владелец по каким-то соображениям изменил угол крепления грифа. В этом случае следует тщательно продумать величину наклона и затем подкорректировать ее с помощью прокладок.

Шаг за шагом: Корректировка угла наклона грифа
Картинки	Составные части тремоло Edge Составные части тремоло Lo-Pro Edge Прокладка для уменьшения угла наклона грифа Прокладка для увеличения угла наклона грифа
Необходимые  инструменты	3 мм шестигранный ключ - для зажима на 0-м ладу(locking nut) Отвертка под "крест" среднего размера - для винтов крышки тремоло Отвертка под "крест" среднего/большого размера - для держателя пружин тремоло и винтов крепления грифа Плоскогубцы с тонким носиком - для удаления пружин тремоло(tremolo claw springs) Ножницы для обрезания прокладок
Последовательность  действий	Отсоединить тремоло и гриф от гитары. Обязательно зажмите струны на нулевом ладу и следуйте инструкциям по снятию тремоло из раздела по регулировке высотры нулевого порожка. После того, как вы сняли тремоло, аккуратно снимите гриф, последовательно откручивая винты, каждый раз понемногу, чтобы не было перекоса грифа во время этой процедуры. Только когда все четыре винта полностью откручены, снимите их и запомните, где какой находился, так как все болты имеют разную длину. Подкорректируйте угол наклона грифа с помощью прокладок размером 10мм х 57мм, закрепляя их параллельно ладам. Если тремоло находится слишком высоко над корпусом, с целью предотвратить звон струн об лады, прокладку следует прикрепить со стороны головки в месте крепления грифа к корпусу, тем самым увеличить угол наклона, а затем опустить тремоло. Если тремоло наоборот слишком утоплено в корпус с целью уменьшить расстояние между ладами и струнами, прокладку следует прикрепить к грифу ближе к тремоло, тем самым уменьшить угол, а затем немного поднять тремоло по высоте на держателях. Когда прокладка установлена, следует поставить на место гриф и тремоло. Подкорректируйте тремоло и проверьте угол грифа; возможно за один раз не удастся придать ему необходимое значение.
Справка	Как правило, фабричная прокладка крепится к грифу со стороны звукоснимателей. Используйте прокладки разной толщины, чтобы достичь оптимального угла наклона тремоло.
