Тема 4 Моделювання схем

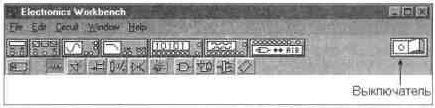

Electronics Workbench дозволяє будувати аналогові, цифрові та цифро-аналогові схеми різного ступеня складності. Досліджувана схема збирається на робочому полі при одночасному використанні миші та клавіатури. Застосування в роботі тільки клавіатури неможливо. При побудові і редагуванні схем виконуються наступні операції: • вибір компонента з бібліотеки компонентів; • виділення об'єкта; • переміщення об'єкта; • копіювання об'єктів; • видалення об'єктів; • з'єднання компонентів схеми провідниками; • установка значень компонентів; • підключення приладів. Якщо схема не вміщується на екрані монітора, будь-який її ділянку можна переглянути за допомогою лінійок прокрутки, розташованих праворуч і під робочим полем. Після побудови схеми та підключення приладів аналіз її роботи починається після натискання вимикача у правому верхньому куті вікна програми.

Зробити паузу при роботі схеми можна натисканням клавіші F9 на клавіатурі. Відновити процес можна повторним натисканням клавіші F9. Повторне натиснення вимикача у правому верхньому кутку припиняє роботу схеми. Вибір компонента з бібліотеки компонентів Вибір потрібного компонента виробляється з поля компонентів, потрібне поле компонентів вибирається натисканням лівої кнопки миші на одній з піктограм панелі компонентів. При цьому у полі компонентів з'являються зображення відповідних компонентів. Розподіл компонентів по полях компонентів дивіться в розділі 1. 2. Після вибору поля компонентів потрібний компонент за допомогою миші переміщається на робоче поле Виділення об'єкта і його переміщення Виділення об'єкта здійснюється за допомогою миші (під об'єктом розуміється як один компонент, так і група компонентів). При виборі компонента потрібно встановити вказівник на потрібний компонент і клацнути лівою кнопкою миші.

Зробити паузу при роботі схеми можна натисканням клавіші F9 на клавіатурі. Відновити процес можна повторним натисканням клавіші F9. Повторне натиснення вимикача у правому верхньому кутку припиняє роботу схеми. Вибір компонента з бібліотеки компонентів Вибір потрібного компонента виробляється з поля компонентів, потрібне поле компонентів вибирається натисканням лівої кнопки миші на одній з піктограм панелі компонентів. При цьому у полі компонентів з'являються зображення відповідних компонентів. Розподіл компонентів по полях компонентів дивіться в розділі 1. 2. Після вибору поля компонентів потрібний компонент за допомогою миші переміщається на робоче поле Виділення об'єкта і його переміщення Виділення об'єкта здійснюється за допомогою миші (під об'єктом розуміється як один компонент, так і група компонентів). При виборі компонента потрібно встановити вказівник на потрібний компонент і клацнути лівою кнопкою миші.

На наведеному вище малюнку показано виділення компонентів. Переміщення об'єкту проводиться за допомогою миші або стрілок на клавіатурі. Для переміщення об'єкт потрібно попередньо виділити, а потім за допомогою миші або стрілок на клавіатурі перемістити в потрібне місце. При переміщенні мишею встановіть покажчик миші на об'єкт , натиснувши ліву кнопку миші, перетягніть об'єкт. Об'єкт можна повертати на кут, кратний 90 °. Для цього об'єкт потрібно попередньо виділити, а потім вибрати команду Повернути з меню ланцюга або натиснути Ctrl + R. При це об'єкт повернеться на 90 ° за годинниковою стрілкою. При повороті групи компонентів на 90 ° повертається кожен компонент, а не вся група цілком. Копіювання та видалення об'єктів Копіювання об'єктів здійснюється за допомогою команди Копіювати з меню Edit чи натисканням Ctrl + С. Перед копіюванням об'єкт потрібно виділити. Після виконання команди виділений об'єкт копіюється в буфер. Для вставки вмісту буфера на робоче поле потрібно вибрати команду Вставити з меню Правка або натиснути Ctrl + V. Після виконання команди вміст буфера з'явиться на робочому полі і буде виділено кольором. Видалення об'єкта здійснюється командами Cut і Delete. Відмінність полягає в тому, що при виконанні команди Cut об'єкт віддаляється в буфер і може бути потім вставлено назад на робоче поле, а при виконанні команди Видалити об'єкт віддаляється зовсім. Перед видаленням об'єкт також повинен бути виділений. З'єднання компонентів схеми провідниками Для з'єднання компонентів провідниками потрібно підвести покажчик миші до висновку компонента Натиснувши ліву кнопку миші, перемістіть її покажчик до висновку компонента, з яким потрібно з'єднатися. і відпустіть кнопку миші. Висновки компонентів з'єднаються провідником.

Всі провідники в Electronics Workbench за замовчуванням чорного кольору, але колір провідника можна змінити. Для цього потрібно подвійним клацанням на зображенні провідника відкрити вікно, наведене на малюнку, і у вікні мишею вибрати потрібний колір. Якщо у схемі компоненти розміщені неакуратно, то може знадобитися випрямити провідники, що з'єднують компоненти. Це можна зробити, перемістивши компоненти так, щоб провідники відображалися прямими лініями.
