21. Уравнение трансформаторной эдс.
Влияние явления насыщения на ток катушки.
В
ывод.Из-за
магнитного насыщения сердечника при
синусоидальном магнитном потоке, ток
в катушке становится не синусоидальным,
но совпадает с Ф по фазе.
2 2. Основной поток и поток рассеяния. Второй закон Кирхгофа для цепи, содержащей катушку. Векторная диаграмма.
При включении первичной обмотки трансформатора в сеть переменного тока по этой обмотке протекает ток, создающий магнитное поле. Большая часть магнитных линий замыкается по стальному магнитопроводу. Эта часть магнитных линий образует основной магнитный поток Ф.
Хотя магнитная проницаемость сердечника в несколько тысяч раз больше магнитной проницаемости воздуха, часть магнитного потока катушки замыкается не по сердечнику, а по воздуху. Эта часть потока носит название потока рассеивания Фр (рис. 1.11). Таким образом, полный поток, сцепленный с витками катушки равен
.
Второй закон Кирхгофа, активное падение напряжения ir.
Схема
замещения и векторная диаграмма.
23. Нелинейные электрические цепи. Вольтамперные характеристики. Определение статического и динамического сопротивления нелинейного элемента.
Нелинейный элемент – элемент сопротивления, которого есть функция приложенного напряжения или протекающего тока.
ВАХ.,
Статическое сопротивление равно отношению напряжения на резистивном элементе к протекающему через него току. В частности для точки 1 ВАХ на рис. 1
Под дифференциальным сопротивлением понимается отношение бесконечно малого приращения напряжения к соответствующему приращению тока
.
0-1 – участок прямой пропорциональности
1-2 – участок насыщения
2-3 – участок коронного разряда
3-4 –неуправляемый
4-5 – нормально клеящего разряда
5-6 – аномально клеящего разряда
6-7 – неуправляемый участок
7-8 – участок дугового разряда
24. Расчет нелинейных электрических цепей методом построения обобщенной вольтамперной характеристики, методом нагрузочной прямой.
При графическом расчете электрической цепи с двумя последовательно соединенными нелинейными резисторамиR1 и R2 с вольт-амперными характеристиками I(U1) и I(U2) строят вольт-амперную характеристику всей цепи I(U), где U = U1+U2, абсциссы точек которой находят суммированием абсцисс точек вольт-амперных характеристик нелинейных резисторов с равными ординатами (рис. 3, а, б).

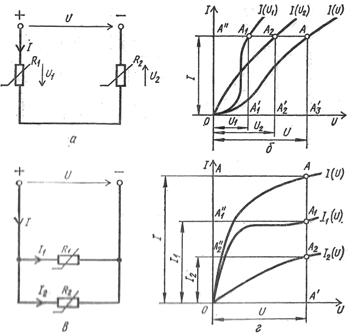

Схемы и характеристики нелинейных электрических цепей: а - схема последовательного соединения нелинейных резисторов, б - вольт-амперные характеристики отдельных элементов и последовательной цепи, в - схема параллельного соединения нелинейных резисторов, г - вольт-амперные характеристики отдельных элементов и параллельной цепи.
Н
аличие
этой кривой позволяет по напряжению U
найти ток I, а также напряжения U1 и U2 на
зажимах резисторов.
Аналогично выполняют расчет электрической цепи с двумя параллельно соединенными резисторами R1 и R2 с вольт-амперными характеристиками I1(U) и I2(U), для чего строят вольт-амперную характеристику всей цепи I(U), где I = I1+I2, по которой, пользуясь заданным напряжением U, находят токи I, I1, I2 (рис. 3, в, г).

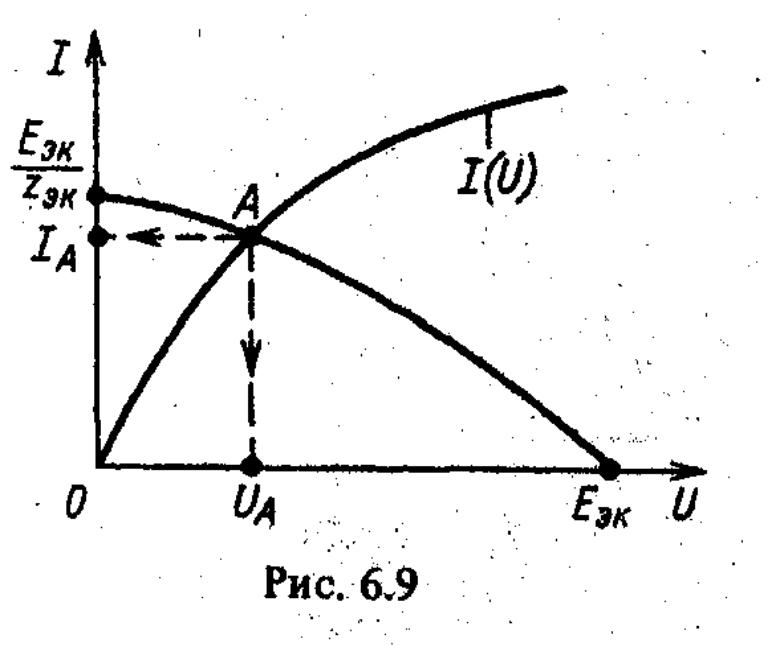

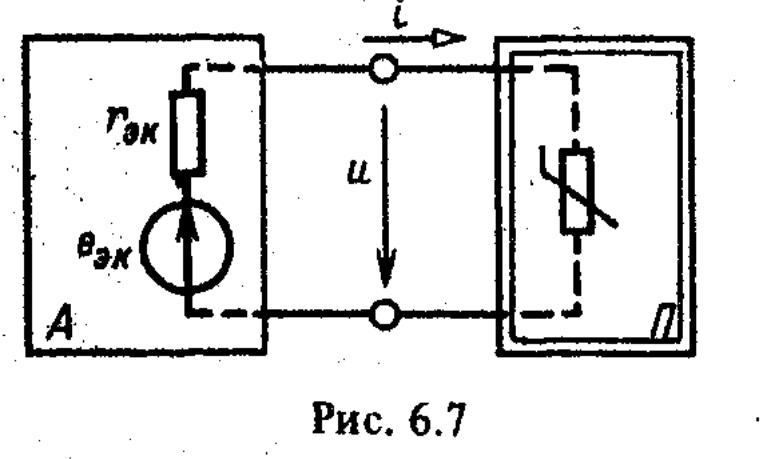

М
етод
нагрузочной прямой
П
ри
I=I1=I2 и
Uист.
= U1+U2
U1=OUA U2=UAEЭК
