Явновыраженые (а) и неявновыраженные полюса (б)

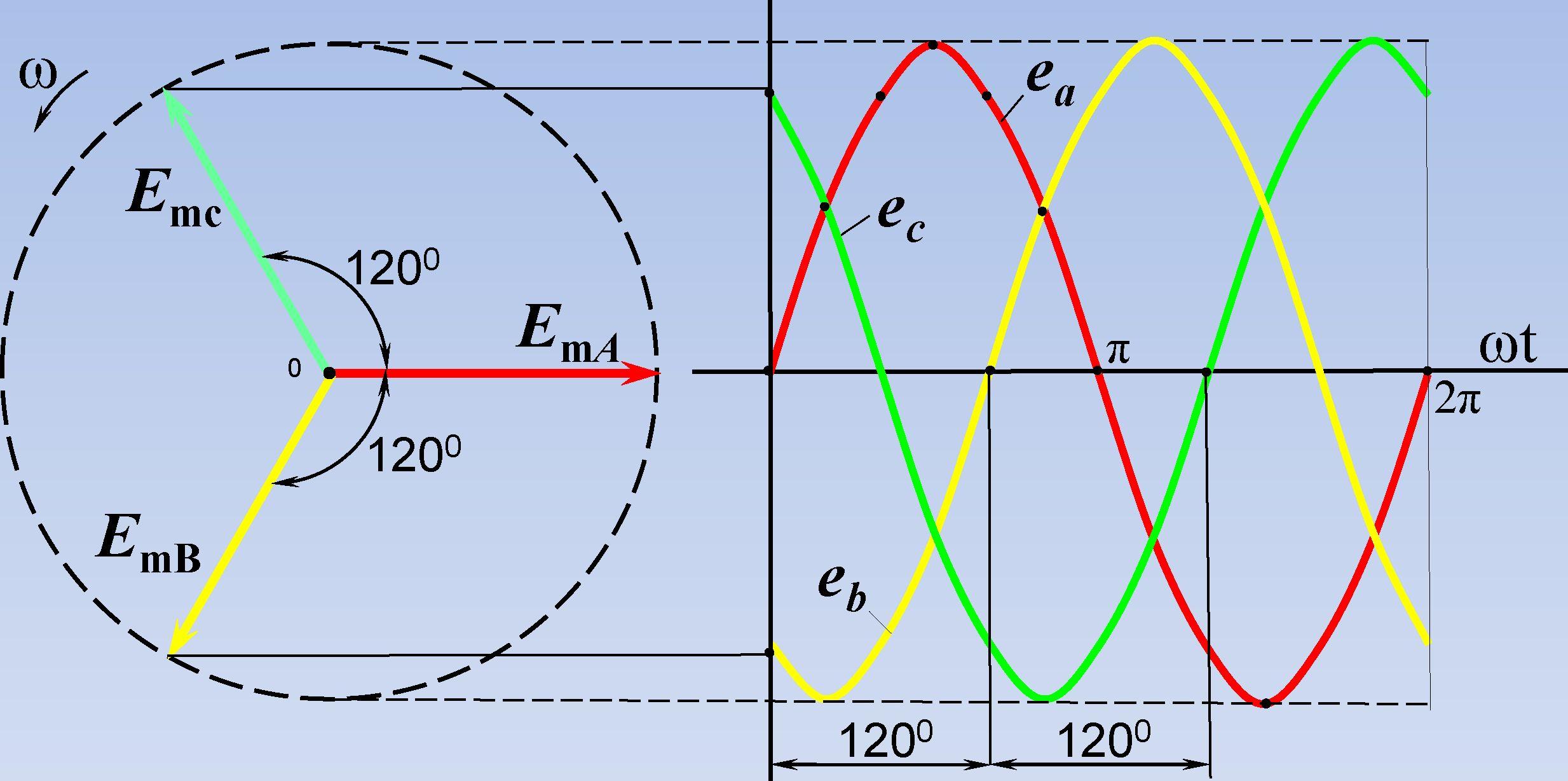

ТРЕХФАЗНЫЕ ПЕРЕМЕНЫЕ ЭДС

2. Характеристики Синхронного Генератора

ЭЛЕКТРИЧЕСКАЯ СХЕМА СИНХРОННОГО

4 Ci статор генератора

Называется зависимость ЭДС разомкнутой обмотки статора от тока возбуждения при постоянной частоте вращения

Е = F (I_В) при n = const;

Вращающееся магнитное поле ротора индуктирует в каждой фазе обмотке статора синусоидальные ЭДС. ИХ действующее значение определяется формулой для трансформаторной ЭДС:

^фв о = ¹в о

¹В 0 • ^WB

R

- магнитный поток полюса ротора

:МАГН

-ток возбуждения, при котором достигается рабочая ЭДС .

Е₀ = 4.44 • f • W• Ф_В0 = С_е • n • Ф_В0; - Рабочая ЭДС

W_B - число витков ОВ

R_MAr^H - магнитное сопротивление С - постоянный коэффициент

е

р

Величина остаточной ЭДС определяется остаточным МП, который создается ферромагнитными материалами сердечника СГ.

^Е0СТ ” (3^5)% Е₀

U=f(I) при постоянных I_B=const; n=const; cos9l=const

U

Из уравнения равновесия напряжений :

U = Е 0 - J • i • ^хс;

Следует, что вектор напряжения U на зажимах генератора получается посредством векторного вычитания из ЭДС j внутреннего падения напряжения в обмотке статора j • i • х_с . Таким образом, при изменении тока нагрузки напряжение на зажимах генератора тоже будет изменяться.

AU н =

E о - U н U н

100%

Падение напряжение оценивается по следующей формуле

Обычно СГ имеют созф1=0,85^0,9; AU=25^35%;

- зависимость тока возбуждения генератора от тока нагрузки при постоянстве напряжения на зажимах генератора и постоянстве скорости вращения якоря машины .

I_B = F(I) при U = const; n = const; cos^l = const;

Регулировочная характеристика показывает, как надо изменять ток возбуждения в генераторе для того, чтобы поддерживать неизменным напряжение на его зажимах.

Проанализируем эти характеристики.

Для поддержания напряжения генератора постоянным, с увеличением тока нагрузки необходимо увеличивать ток возбуждения,

При этом, чем меньше С0Бф1, тем больше требуется увеличение тока возбуждения.

U — Е0 - J ■ 1 ■ X_c;

^{— С}_е ■ « ■ ^фво^;

Eo = 4.44 ■ f ■ W ■ Ф_Во

^ФВ 0 ^—

1в о ■ W_B

°МАГН

Электрические машины постоянного тока

(МПТ)

1. Понятие о Машинах Постоянного Тока

ЭМПТ называются такие электрические машины, которые преобразуют

во-первых, механическую энергию в эл.энергию постоянного тока (генераторы ГПТ),

во-вторых, эл.энергию постоянного тока в механическую (электродвигатели ДПТ).

МПТ обратима - т.е. одна и та же машина может работать и генератором и двигателем.

Такие машины нашли широкое применение на путевых и подъёмно­транспортных машинах (на путеукладчиках, кранах и т.д.), вагонах, некоторых электроинструментах.

По сравнению с электрическими машинами переменного тока двигатели постоянного тока имеют ряд преимуществ:

- простота регулирования частоты вращения;

-больший пусковой момент.

Недостатки ЭМПТ связаны с наличием щеточно-коллекторного узла, который снижает надежность их работы.
