Сначала два обязательных определения:

1. Ветвью электрической цепи называется ее участок, по которому протекает один и тот же ток;

2. Узлом электрической цепи называется место соединения трех и более ветвей.

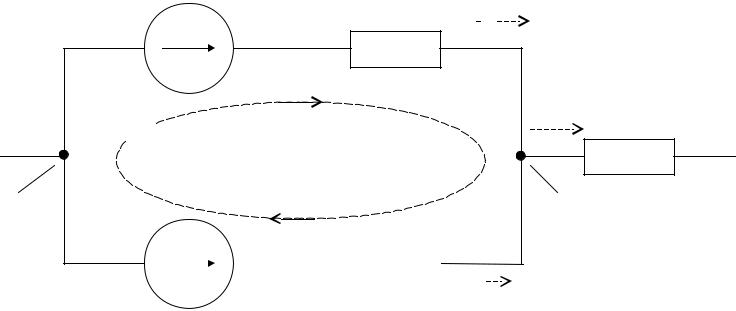

Узел на электрических схемах обозначается жирной точкой



E1

R1

I1

ветвь















ветвь

узел

ветвь

I3 R3

направление обхода

контура

узел



























































R2







I

2

E2



















6. Первый закон Кирхгофа

Алгебраическая сумма токов в проводниках, сходящихся к узлу электрической цепи равна нулю.

Аналитическая форма записи

n

Ik 0

k 1

n – число проводников с током; k – номер проводника

При расчетах сложных электрических цепей заранее неизвестно действительное направление токов в ветвях.

Поэтому обычно задаются условным направлением токов, которое уточняется в процессе расчета.

Принято считать ток, направленный к узлу положительным, а от узла – отрицательным

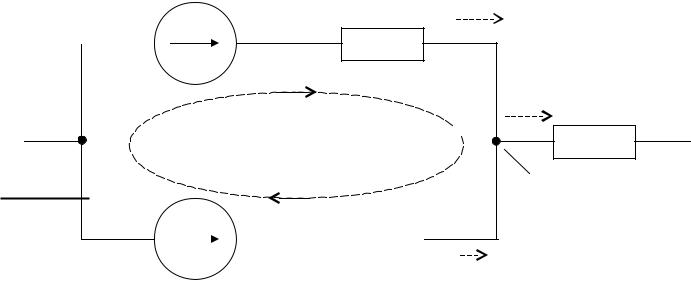

Рассмотрим узел электрической цепи (схема):



E1

R1

I1

ветвь















ветвь

узел

ветвь

I3 R3

направление обхода

контура

узел



























































R2







I

2

E2



















I1 I2 I3 0;

I1 I2 I3 ;

7. Второй закон Кирхгофа

В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС источников равна алгебраической сумме падений напряжений на всех участках этого контура.

Аналитическая форма записи

m

n

Ei Ik Rk

i 1

k 1

m – число источников ЭДС в контуре; i – номер источника ЭДС;

n – число участков контура; k – номер участка

Чтобы на практике воспользоваться законом Кирхгофа необходимо знать правила:

1)При обходе замкнутого контура необходимо задаться положительным направлением (по часовой или против часовой стрелке).

2)ЭДС и токи, по направлению совпадающие с направлением обхода контура принимаются положительными, а не совпадающие – отрицательными.

ПРИМЕР:

На схеме зададимся положительным обходом контура по часовой стрелке.

ветвь

ветвь

узел

E1

R1

I1



I3 R3

направление обхода

контура

узел

ветвь



















































R2







I

2



E2















E1 E2 I1 R1 I2 R2 ;

8. Магнитные цепи

Вреальных электротехнических устройствах (электрические машины и аппараты) МП создается с помощью катушек, размещенных на ферромагнитном сердечнике (магнитопроводе), его назначение

– усилить МП;

– придать ему соответствующую конфигурацию.

Вобщем случае магнитные силовые линии замыкаются как по ферромагнитному сердечнику, так и по неферромагнитным средам (изоляция, воздушные промежутки и т.д.)

Магнитной цепью называется совокупность ферромагнитных

инемагнитных участков, по которым замыкаются магнитные силовые линии.

В Н;

где – магнитная проницаемость материала сердечника
