8 Работа с диаграммами

Диаграммы используются для представления числовых данных в графическом виде, удобном для их анализа.

В текстовый документ можно вставлять следующие типы диаграмм:

• гистограмма – столбиковые диаграммы (прямоугольные, объём-ные, конические и т.д.);

• график – отображение функции в виде кривой (диаграмма по точкам, с соединением точек);

• круговая – диаграмма для представления частей или долей одного целого;

• линейчатая – гистограмма с (другим) расположением осей;

• точечная – отображение информации по точкам без их соединения;

• другие типы – биржевая, поверхность, кольцевая, пузырьковая, лепестковая.

Для добавления диаграммы в документ используется вкладка Вставка ленты инструментов группа Иллюстрации кнопка Диаграмма . В раскрывшемся окне выбирается тип и вид диаграммы, после чего нажимается кнопка ОК.

После выполнения перечисленных действий образ диаграммы будет вставлен в документ и откроется окно Microsoft Excel, в котором формируется диаграмма.

В этом окне можно изменять название рядов, категорий и соответствующих им данных. Например:

В рассмотренном примере диаграмма примет вид:

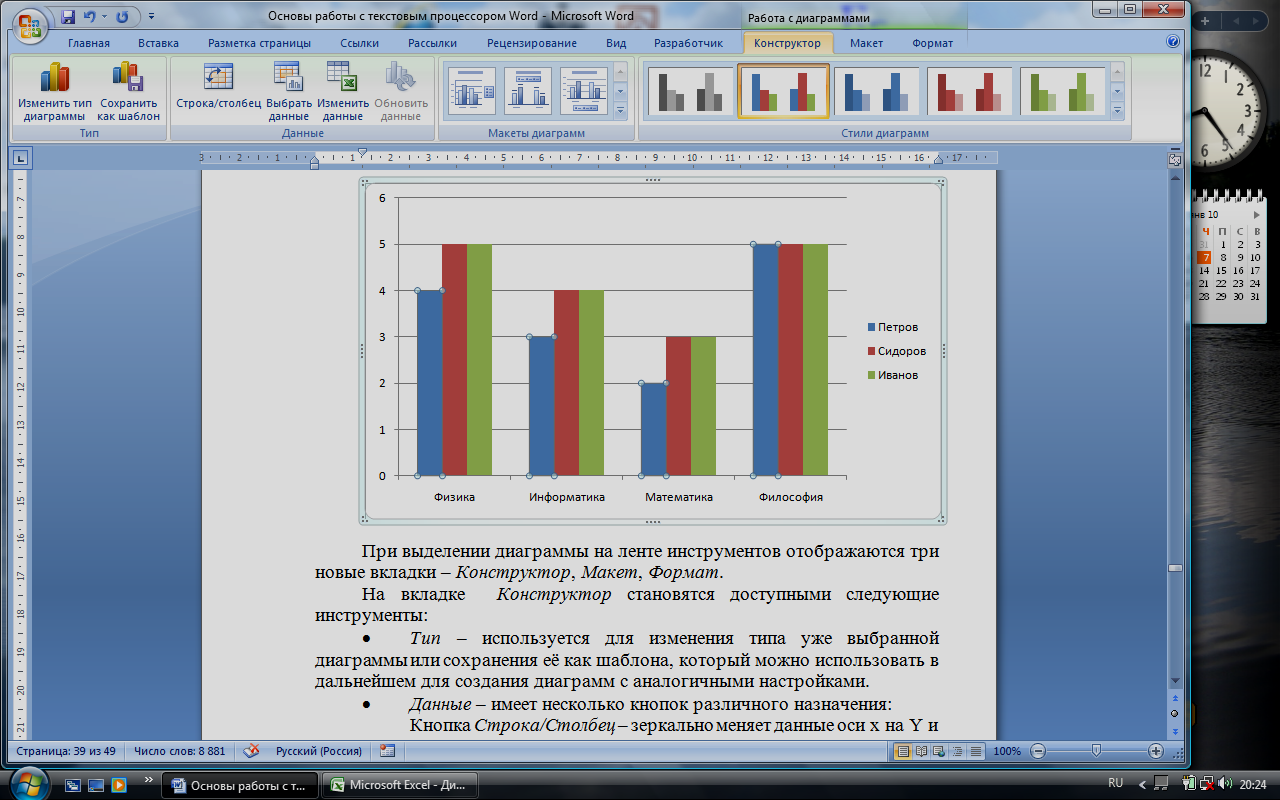

Для изменения параметров диаграммы выделяется вся диаграмма или её отдельный фрагмент. В этом случае на ленте инструментов отображаются три новые вкладки – Конструктор, Макет и Формат.

На вкладке Конструктор становятся доступными следующие группы инструментов:

• Тип – используется для изменения типа уже выбранной диаграммы или сохранения её как шаблона, который можно применить в дальнейшем для создания диаграмм с аналогичными настройками.

• Данные – имеет несколько кнопок различного назначения:

• зеркально меняет данные оси X на Y и наоборот;

• позволяет назначить новый диапазон данных в Microsoft Office Excel для построения диаграммы;

• осуществляет переход в приложение Excel для редактирования данных диаграммы;

• обновляет данные.

• Макеты диаграмм – позволяет менять взаимное расположение легенды, данных диаграммы и её названия.

• Стили диаграмм – позволяет изменить стиль диаграммы на один из предложенных вариантов.

Вкладка Макет содержит следующие группы инструментов:

• Текущий фрагмент – предоставляет дополнительные возмож-ности форматирования какого-либо предварительно выделенного фрагмента диаграммы;

• Кнопка Вставить – используется для вставки в диаграмму рисунка, фигуры, надписи;

• Подписи – используются для выбора различных вариантов расположения названия диаграммы (кнопка Названия диаграммы) или осей (кнопка Названия осей). Кроме того, при щелчке по кнопкам Легенда, Подписи данных, Таблица можно выбрать расположение соответствующих частей диаграммы.

• Оси – при работе с кнопками Оси или Сетка можно изменить вариант отображения горизонтальной и вертикальной осей или сетки;

• Фон – может быть использован для поворота объёмной фигуры (команда Поворот объёмной фигуры):

• Анализ – эта кнопка доступна только при работе с графиками и может быть использована для анализа биржевых показателей и оценки статистических данных.

На вкладке Формат доступны следующие группы инструментов:

• Стили фигур – позволяет для различных частей диаграммы выбрать рамки, заливку фона и эффекты для фигур.

• Стили WordArt – позволяет выбрать объёмные стили названий и подписей для выбранной части диаграммы.

• Упорядочить – позволяет выбрать режим обтекания, положения диаграммы, а также сгруппировать несколько диаграмм.

• Размер – позволяет уточнить или ввести размер диаграммы.

При работе с диаграммой может быть использовано контекстное меню.
