Лабораторная работа №4

Исследование транзисторного резонансного усилителя

Выполнил

студент группы БРР1601

Савенко С. С.

Цель работы:

Изучение свойств резонансного усилителя на биполярном транзисторе и исследование влияние величины связи контура с транзистором и нагрузкой на его усилительные и избирательные свойства; исследование влияния внутренней обратной связи в транзисторе на технические характеристики предыдущего каскада с применением системы схемотехнического проектирования Micro Cap 12 (MC12).

Схема исследуемого усилителя:

Определение полосы пропускания и наибольшего усиления второго каскада:

Рис. 2 АЧХ второго каскада

Полоса пропускания от 462,2 КГц до 468 КГц;

Максимум коэффициента усиления находится в 465,3 КГц и равен 2126.

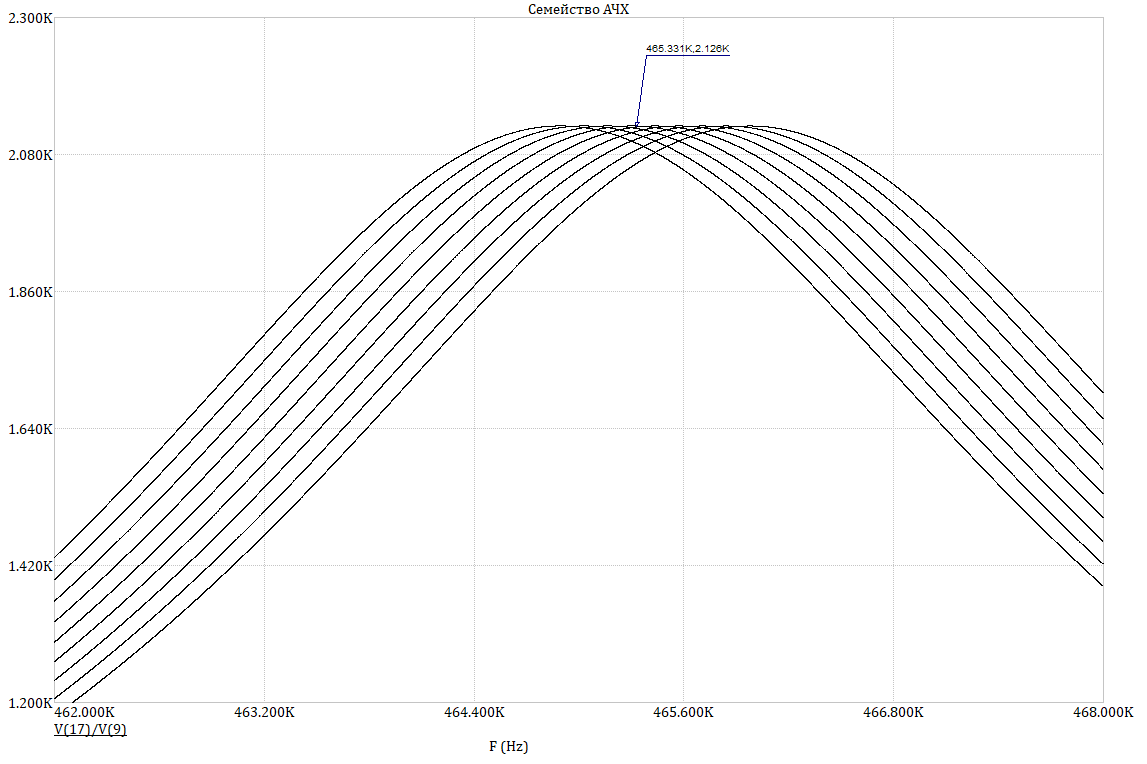

Рис. 3 Пик семейства АЧХ второго каскада (увеличено)
