.docxФедеральное агентство связи
Государственное образовательное учреждение высшего профессионального образования
Московский Технический Университет Связи и Информатики
(МТУСИ)
Кафедра радиооборудования и схемотехники
Лабораторная работа №1
Исследование ВАХ и ВФХ БТ типа NPN
Выполнил
студент группы БРР1601
Савенко С. С.
ВЫПОЛНЕНИЕ РАБОТЫ
Задание на удовлетворительно:
Используя анализ передаточных функций по постоянному току, в режиме DC получить:
1. Входную ВАХ.
2. Проходную ВАХ.
3. График зависимости производной проходной ВАХ БТ NPN (крутизны ) от .
4. График зависимости второй производной проходной ВАХ БТ NPN от .
Задание на хорошо:
Используя анализ передаточных функций по постоянному току, получить в режиме DC:

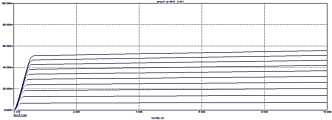

1. Выходные статические характеристики для от 0.1..1 мА.

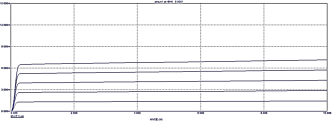

2. Выходные статические характеристики для от 0,02..0.1 мА.
3. Выходные динамические характеристики для от 0.1..1 мА.
4. Зависимость от .
Москва 2018
