5.4. Скорость распространения пламени

Важнейшей характеристикой горючей смеси является нормальная скорость распространения пламени.

Нормальная скорость распространения пламени — скорость перемещения фронта пламени относительно несгоревшего газа в направлении, перпендикулярном к его поверхности.

Размерность ее [м/с].

Форма фронта пламени, возникшего от небольшого источника зажигания в неподвижной однородной среде - сферическая, а в ряде случаев, например, при горении в трубах, может быть плоской. Наблюдаемая в реальных условиях скорость распространения пламени относительно неподвижных предметов (стенки трубы, сосуда и т.п.), называется видимой скоро-

стью.

В зависимости от направления и величины линейной скорости v потока газовой смеси фронт пламени может быть неподвижным (стационарным) или движущимся. Стационарное пламя возникает в тех случаях, когда горючая смесь движется навстречу фронту пламени с такой же скоростью, т.е. v = uв. Типичным примером стационарного пламени являются пламена факельных горелок в промышленных печах, лабораторных горелок Бунзена, Теклю и др. (рис.8.2).

93

ВUН

φС

UВА

U0

Гор.+Ок

Рис. 5.4. Схема распространения пламени в горелке Бунзена

В них видимая скорость пламени равна скорости горючей смеси:

сколько площадь поперечного сечения трубы меньше поверхности пламени. Векторы нормальной и видимой скоростей пламени в горелке Бунзена составляют угол ϕ, поэтому для скалярных величин из прямоугольного тре-

94

один из основателей теории горения, российский физик-метеоролог

В.А. Михельсон.

Очень важной особенностью фронта пламени является то, что но р-

т.е. показывает, сколько объемов смеси сгорает в единицу времени на единице площади фронта пламени. Это позволяет для любого газа определить

где ρ0 - плотность исходной горючей смеси, кг/м3.

Выражение (5.10) широко используется в теории распространения пламени в паро- и газо-воздушных смесях при исследовании материального и теплового, балансов процессов горения.

Уравнение для нормальной скорости горения выводится из общего

В зоне подогрева реакция горения не идет, поэтому уравнение (5.11) примет вид:

Интегрирование этого уравнения дает следующее выражение для градиента температуры в зоне подогрева:

96

Значения uн применяются в расчетах скорости нарастания давления взрыва газопаровоздушных смесей, критического (гасящего) диаметра, при разработке мер пожаровзрывобезопасности, при исследовании причины возникновения пожаров и взрывов и т.д.

Для воздушных смесей углеводородов максимальная нормальная скорость составляет 0,3-0,4 м/сек. Максимальная нормальная скорость в водоро- до-воздушной смеси равна 2,67 м/сек. Это максимальная нормальная скорость, зарегистрированная в воздушных смесях горючих газов.

Кислородные смеси горючих газов или паров, для которых число столкновений, необходимых для одного акта химической реакции, значительно меньше, чем для воздушных смесей, имеют более высокие нормальные скорости, но все же далекие от скорости звука. Так максимальная нормальная скорость в бутано-кислородной смеси равна 4,8 м/сек, в водородокислородной смеси – около 10 м/сек.

Ширина зоны химической реакции (фронта пламени) в нормальном (дефлаграционном) пламени в воздушных смесях прядка нескольких десятых долей мм, в кислородных она еще меньше.

Теория дефлаграционного горения не накладывает никаких ограничений на температуру горения газопаровоздушных смесей, а значит, и на в е- личину нормальной скорости распространения пламени. Согласно выражению (5.15) температура горения Тг может снижаться вплоть до температуры исходной горючей смеси Т0. Однако в действительности это не так. До сих пор мы учитывали расход теплоты горения только на нагрев горючей смеси теплопроводностью в зоне подогрева фронта пламени. На самом же деле в реальных горючих системах существенную роль играют еще и другие виды теплопотерь из зоны горения. Все зависит от формы и, особенно, от поперечного сечения сосуда, емкости или аппарата с горючей смесью.

Классическая тепловая теория распространения пламени позволяет оценить величину дополнительных тепловых потерь из зоны горения как в стенку, так и на излучение, и учесть их при расчетах скорости распростра-

97

нения пламени. Величина этих потерь может достигать 40 % от Qн. Тепловая теория позволяет сделать еще один очень важный для пра к-

тики вывод: кинетические закономерности накладывают очень жесткие ограничения на процессы горения и распространения пламени, а именно, при снижении температуры горения в результате теплопотерь на величину

θ = RT2/E (характеристический интервал температуры) скорость химиче-

ских реакций, а значит, и скорость распространения пламени, снижается в e раз, и горение прекращается.

Это значит, что существует критическое значение uн(кр), которое равно:

Критическую скорость распространения пламени можно оценить по следующему выражению:

Расчеты и эксперименты показывают, что критическое значение нормальной скорости распространения пламени составляет примерно

0,04 м/с. С меньшей скоростью пламя распространяться не может ни в какой горючей системе.

5.4.1. Факторы, влияющие на скорость распространения пламени

Уравнение (5.15) показывает, что нормальная скорость распространения пламени зависит от теплофизических свойств газопаровоздушной смеси. Но в еще большей степени скорость распространения зависит от ее физикохимических свойств - скорости и температуры реакции горения. Из уравнения видно, что:

т.е. uн пропорциональна скорости реакции окисления и обратно пропор-

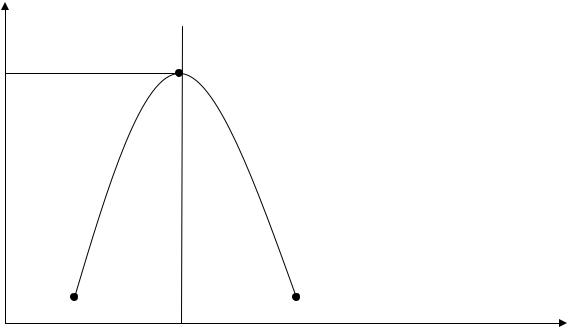

Рассмотрим, как будет меняться скорость реакций окисления для смесей с разным соотношением горючего и воздуха (рис.5.5).

Из графика видно, что для смеси стехиометрического состава коэффициент избытка воздуха α = 1, скорость реакции окисления максимальна:

w(Tг) = wстех .

При увеличении содержания концентрации горючего в смеси, когда α становится < 1, воздух находится в недостатке, и горючее сгорает не полностью, а частично. Поэтому меньше выделится теплоты Qгор, а значит T г снизится.

99

ά=1

ώ(τг)

ά>1 ά<1

ώстех

Рис.5.5. Зависимость скорости горения от концентрации горючего в смеси

Скорость реакций окисления по сравнению со стехиометрической уменьшится, причем из-за снижения сразу и концентрации окислителя О2, и температуры горения. То есть при последовательном снижении α (что эквивалентно увеличению концентрации Сгор в смеси) скорость реакций окисления w(Tг) будет последовательно снижаться. На графике при Cгор > Сгстех кривая становится нисходящей. Значит, при α > 1 скорость реакций окисления также снижается. Именно такая зависимость скорости реакции горения от концентрации горючего компонента в исходной смеси предопределяет параболический вид зависимости многих параметров процесса горения от состава смеси: температуры самовоспламенения и минимальной энергии зажигания, рассмотренных ранее, концентрационных пределов распространения пламени. Вид параболы имеет также и зависимость uн от Сг (рис.5.6).

100

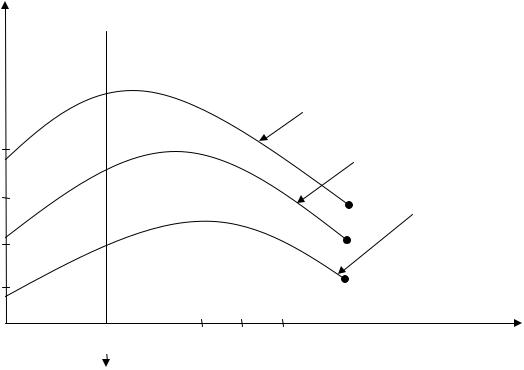

Uн(м/с)

811К

311К

1

(φв)

Сстех

Рис.5.6. Зависимость uн от концентрации пропана в воздухе

Согласно теории uнмах должна соответствовать стехиометрической концентрации. Однако экспериментальные ее значения для большинства углеводородов несколько сдвинуты в сторону богатых смесей ( α < 1).

Часто в пожарно-технических расчетах необходимо определить стехиометрическую концентрацию.

Стехиометрической концентрацией называется такая концентрация, когда реагирующие вещества взяты в эквивалентных отношениях, при этом коэффициент избытка

воздуха α = 1.

Расчет стехиометрической концентрации производится по уравнению реакции горения индивидуального вещества. Общие формулы для вычисления объемной и массовой стехиометрической концентрации следующие:

1. Уравнение реакции горения пропана.

С3Н8 + 5( О2 + 3,76 N2 ) = 3СО2 +4Н2О + 5· 3,76 N2

β= 5

2. Молярная масса М (С3Н8) = 46 г/моль (кг/кмоль);

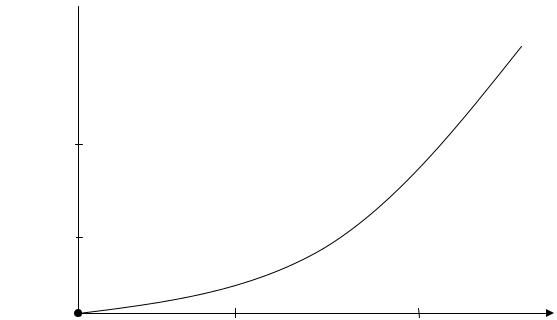

С увеличением начальной температуры смеси разность Тг - Т0, что стоит в знаменателе уравнения (5.15), уменьшается. Значит в целом величина дроби, т.е. скорость распространения пламени, должна повышаться, что и наблюдается на практике. Например, для смеси паров бензина и керосина с воздухом она имеет вид, приведенный на рис.5.6.

Uн(м/с)

2,5

1,5

0,5

Рис.5.6. Зависимость uн от начальной температуры для смеси паров бензина и керосина с воздухом ( α = 0,95)

102

Для различных веществ uн зависит от их химического строения и колеблется в довольно широких пределах (табл.5.1).

Таблица 5.1

Нормальная скорость распространения пламени для различных горючих смесей

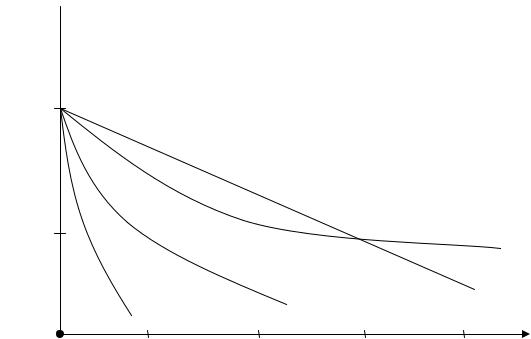

или азота - заметно снижается температура горения. Введение в горючую смесь азота N2, аргона Аr, диокс ида углерода СО2 и т.п. газов разбавляет ее и тем самым снижает скорость реакции окисления и распространения пламени. Данные рис.5.7 иллюстрируют эти факты.

Uн(м/с)

0,4

Рис.5.7. Влияние флегматизаторов на скорость распространения
