8. Обмінні файли

8.1. Загальне поняття про обмінні файли.

Створення земельно-кадастрової інформації про земельну ділянку розпочинається на основі виконання землевпорядних робіт. Для мінімізації часових витрат і спрощення процедури введення земельно-кадастрової інформації в систему розроблена спеціальна структура електронного документу, що містить відомості про окрему земельну ділянку і званому обмінним файлом.

Обмінний файл- файл обміну даними результатів землевпорядних робіт в електронному вигляді. Зміст обмінного файлу формується на основі відомостей, що містяться у паперових документах, складених виконавцями робіт. В обмінному файлі зібрана інформація про земельну ділянку представляється в уніфікованому електронному вигляді.

Порядок і зміст формування обмінного файлу регламентовано Наказом Державного комітету України із земельних ресурсів від 02.11.2009 № 573.

Відповідно до цього наказу під обмінним файлом розуміється електронний документ уніфікованої форми для обміну інформацією, яка використовується при веденні Поземельної книги та книги записів реєстрації державних актів на право власності на землю та на право постійного користування землею, договорів оренди землі в електронному вигляді, державного земельного кадастру і здійсненні топографо-геодезичних робіт, робіт із землеустрою.

Обмінні файли формують організації-виконавці землевпорядних робіт. В подальшому обмінні файли разом з технічною документацією на земельні ділянки передаються до органів Держкомзема базового (районного) рівня. Оператором програмного комплексу «Інтерфейс спеціаліста по кадастру» здійснюється інтеграція змісту обмінного файлу в кадастрову базу даних.

Складовими частинами обмінного файлу є елементи – закінчені смислові складовіземельно-кадастрової інформації. Елемент складається з одного або декількох вкладених у нього елементів (дочірні елементи) і атрибутів. Атрибут - це складова частина елемента обмінного файлу, що визначає його параметри.

Обмінний файл містить: метричну, семантичну та службову інформацію. Базовими елементами формування обмінного файлу є геодезичні дані (координати точок повороту меж земельно-кадастрових одиниць), які забезпечують просторову основу інших семантичних відомостей обмінного файлу і можливості їх використання у складі автоматизованої системи державного земельного кадастру. До семантичних та службових відомостей обмінного файлу належить інформація про:

• результати та виконавців робіт із землеустрою та оцінки

• земель, топографо-геодезичних робіт;

• земельно-кадастрові одиниці;

• територіальні зони;

• суб'єктів земельних відносин;

• права на земельні ділянки;

• обмеження використання земельних ділянок;

• земельні угіддя.

Для формування обмінного файл використовується уніфікований формат обміну даними та структурованого подання електронних документах в різних інформаційних системах, що отримав назву XML (Extensible Markup Language – Розширювана Мова Розмітки) у кодуванні Unicode (UTF-8). Формат XML є комп’ютерно-сприйманою формою просторово-атрибутивного опису земельної ділянки. Формат обмінного файлу визначає метамову, на основі якої визначаються специфічні, предметно-орієнтовані схеми даних для кожного виду документації із землеустрою. Обмінний файл повинен бути коректним (well-formed) та валідним (valid).

Структура файлу представляє текстові рядки, які містять елементи і атрибути, а також їх значення. Назви елементів і атрибутів складаються з англійських букв.

8.2. Структура обмінного файлу.

8.2.1. Логічна структура елементу обмінного файлу.

Типи елементів обмінного файлу можуть бути представлені у двох видах:

• прості (simple type);

• комплексні (complex type).

Комплексні типи є сукупністю вкладених простих та комплексних типів і описуються окремими таблицями (рис.8.1).

Зміст таблиці записується у двох рядках з відповідними назвами <Розташування елемента>та<Назва елемента>.

<Розташування елемента> :<Назва кореневого елемента>/                                                  <Назва дочірнього елемента 1 рівня>/                                                  …/                                                   <Назва дочірнього елемента N рівня>/
<Назва дочірнього елемента N рівня> <Анотація дочірнього елемента N рівня >
Склад елемента				Додаткова інформація
<Назва дочірнього елемента 1 рівня дочірньогоелемента N рівня >  <Тип дочірнього елемента 1 рівня дочірньогоелемента N рівня > <Анотація дочірнього елемента 1 рівня дочірньогоелемента N рівня >
<Назва дочірнього елемента 1 рівня дочірньогоелемента N рівня >     <Анотація дочірнього елемента 1 рівня дочірньогоелемента N рівня >	<Назва дочірнього елемента 2 рівня дочірньогоелемента N рівня > <Тип дочірнього елемента 2 рівня дочірньогоелемента N рівня > <Анотація дочірнього елемента 2 рівня дочірньогоелемента N рівня>
	<Назва дочірнього елемента 2 рівня дочірньогоелемента N рівня >     <Анотація дочірнього елемента 2 рівня дочірньогоелемента N рівня >
		<Назва дочірнього елемента 3 рівня дочірньогоелемента N рівня >  <Тип дочірнього елемента 3 рівня дочірньогоелемента N рівня > <Анотація дочірнього елемента 3 рівня дочірньогоелемента N рівня >

 Рис. 8.1. Логічна структура комплексного елементу обмінного файлу

Назва кореневого елемента обмінного файлу (UkrainianCadastralExchangeFile)зазначається в кожній таблиці опису структури елемента обмінного файлу.

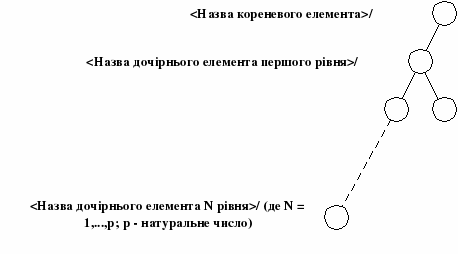

У першому рядку змісту таблиці <Розташування елемента>записується розташування елемента в дереві XML схеми обмінного файлу у вигляді послідовного опису генеалогічного маршруту походження елементу (рис. 8.2).

Рис. 8.2. Опис розташування елементу в дереві XML

У другому рядку змісту таблиці <Назва дочірнього елемента N рівня>(див. рис. 8.1) записуються назва елемента та скорочений опис елемента українською мовою<Анотація дочірнього елемента N рівня>.

Таблиця має стовпці, кількість яких дорівнює кількості дочірніх елементів для дочірнього елементу N-го рівня, тобто числу вкладених дочірніх елементів що містяться в дочірньому елементі N-го рівня. Ці стовпці об'єднані назвою "Склад елемента". Опис дочірніх елементів починається з запису назви дочірніх елементів відповідних рівнів<Назва дочірнього елемента M рівня дочірнього елемента N рівня > (де M = 1, ..., k; k - натуральне число), їх типів<Тип дочірнього елемента M рівня дочірнього елемента N рівня>та анотації<Анотація дочірнього елемента M рівня дочірнього елемента N рівня>. Записи в стовпцях здійснюються послідовно, відповідно номеру рівня дочірнього елемента. Кількість рівнів дочірніх елементів може бути різною.

Таблиця має ще один стовпець "Додаткова інформація"в якому при необхідності для дочірніх елементів вказуються посилання на таблиці, які описують комплексні типи дочірніх елементів та інші елементи.

Перетини стовпчиків та рядків таблиці складають поля таблиці.

8.2.2. Структура обмінного файлу

Структура обмінного файлу складається з двох частин: службової та інформаційної (рис. 8.3).

Рис. 8.3. Структура обмінного файлу

Службова частина (AdditionalPart)використовується для формування і обміну інформацією про реквізити обмінного файлу та виконавця робіт. Службова частина складається з:

• інформації про обмінний файл (ServiceInfo);

• інформації про осіб, які сформували, здійснили перевірку (коригування) даних обмінного файлу.

Інформаційна частина (InfoPart)використовується для обміну інформацією про земельно-кадастрові одиниці, територіальні зони і їх метричні відомості. Інформаційна частина обмінного файлу складається з таких елементів:

• метрична інформація обмінного файлу;

• територіальна зона;

• кадастрова зона, яка складається з кадастрових кварталів, які, в свою чергу, складаються із земельних ділянок.

Інформація про обмінний файлнеобхідна для опису засобів, процедур і технологій, що використовувались при створенні обмінного файлу, а також його іменної і часової ідентифікації. Ці дані використовуються для упорядкування бази кадастрових даних, опису метаінформації о моделі земельної ділянки. Структура елементу «Інформація про обмінний файл» зображена на рис. 8.4. Елемент містить в собі наступні дочірні елементи:

• дату формування обмінного файлу (FileDate – момент внесення всіх обов'язкових та опціонних даних, які одержані за результатами здійснення земельно-кадастрових робіт та надання послуг);

• унікальний ідентифікатор обмінного файлу (FileGUID – присвоюється за умови створення системи ідентифікуючих даних);

• версія формату обмінного файлу (FormatVersion);

• найменування підрозділу Центру ДЗК (ReceiverName – повне найменування відокремленого структурного підрозділу Центру ДЗК, який верифікує дані обмінного файлу);

• ідентифікатор підрозділу Центру ДЗК (ReceiverIdentifier – код відокремленого структурного підрозділу Центру ДЗК;

• назва програмного забезпечення (Software –повна назва комп'ютерної програми, за допомогою якої формуються дані обмінного файлу);

• версія програмного забезпечення (SoftwareVersion).

Рис. 8.4. Структура елементу «Інформація про обмінний файл»

Інформація про осіб, які сформували, здійснили перевірку (коригування) даних обмінного файлунеобхідна для розподілу та фіксації відповідальності в частині створення та перевірки коректності відомостей, що містяться в обмінному файлі, а також внесення цих даних в метаопис моделі земельної ділянки.

Елемент "Інформація про осіб, які сформували, здійснили перевірку (коригування) даних обмінного файлу" (InfoLandWork) складається з таких дочірніх елементів (рис. 8.5):

• відомості про виконавця робіт (Executor) – відомості про особу, яка сформувала дані обмінного файлу (мають вкладений комплексний тип даних “Відомості про виконавця робіт”;

• опис перевірок або коригувань даних обмінного файлу (Actions), який в свою чергу містить наступні дочірні елементи нижчого рівня:

• тип дії особи щодо перевірки (коригування) даних обмінного файлу (TypeAction);

• опис дій особи щодо перевірки (коригування) даних обмінного файлу (Action);

• прізвище, ім'я, по батькові особи, яка здійснила перевірку (коригування) даних обмінного файлу (ExecutorName);

• посада особи" (ExecutorPosition);

• дата перевірки (коригування) (DateApproved).

Для елементу Executor існує посилання на таблицю, що містить комплексні елементи опису відомостей про виконавця робіт.

Рис. 8.5. Структура елементу «Інформація про осіб, які сформували, здійснили перевірку (коригування) даних обмінного файлу»

Метрична інформаціяобмінного файлу є основою для формування просторової частини моделі земельної ділянки, виконує функції фіксації частини земної поверхні в якості меж земельної ділянки. Структура елементу наведена на рис. 8.6. Метрична інформація обмінного файлу (MetricInfo) складається з таких елементів:
