Цель работы: экспериментальное изучение основных законов отбора катодного тока в электронных лампах (диодов и триодов с термокатодами); оценка побочных явлений, сопровождающих отбор катодного тока (эффекта Шоттки, “островкового” эффекта), и определение основных параметров исследуемых ламп.
1. Исследуемый объект - двойной кенотрон 6Ц5С
Эксплуатационные параметры
Параметр |
Значение |
Анодный ток
|
70 мА |
Ток эмиссии
|
140 мА |
Максимальный анодный
ток
|
300 мА |
Максимальное Обратное
Напряжение
|
-400 В |
Прямое напряжение
|
18-24 В |
Допустимая мощность |
4 Вт |
Напряжение накала
|
6,3 В |
Экспериментальные данные
ВАХ диода при различных напряжениях накала
Ua, B |
0 |
2.5 |
5 |
7.5 |
10 |
12.5 |
15 |
17.5 |
20 |
75 |
|
I, мА |
Uн = 2.4В |
0.01 |
3 |
6 |
10 |
10.01 |
10.05 |
10.05 |
10.11 |
12 |
13 |
Uн = 5 В |
0.2 |
4.2 |
11 |
18 |
28 |
36 |
46 |
56 |
68 |
|
|
Uн = 6.3В |
0.38 |
5.1 |
12 |
29 |
38 |
47 |
60 |
70 |
|
|
Эмиссионные характеристики диода (Uпр=20В)
Uн, B |
1.2 |
2.4 |
3.8 |
5 |
6.3 |
|
I, мА |
Uпр |
0 |
10.2 |
22 |
28 |
38 |
0.5 Uпр |
0 |
11.01 |
64 |
72.6 |
70 |
Начальные токи: При
=6,3
В,
=0,42
мА, при
=5
В,
=0,24
мА
Обработка результатов.
Расчёт теоретической анодной характеристики.
,
где Fa–площадь
поверхности анода Fa
= 2rala
, При Dк=1,4 мм, Dа
= 2,4 мм, la
= 10мм и
=0,14
Ua,B |
0 |
2.5 |
5 |
7.5 |
10 |
12.5 |
15 |
17.5 |
Ia практ.,мА |
0.38 |
5.1 |
12 |
29 |
38 |
47 |
60 |
70 |
Ia теор.,мА |
0 |
3.44 |
9.74 |
17.89 |
27.55 |
38.51 |
50.62 |
63.79 |
Для реальной анодной
характеристики первеанс уже не будет
константой, и будет определяться
выражением
и
будет зависеть от Ua
Крутизна анодной
характеристики может быть оценена по
формуле
Коэффициент Шоттки рассчитывается по анодной характеристике с большим участком насыщения.
,
Kш=3мA/67.5В
=4.5*10-5 A/В
-
Объект исследования – двойной триод 6Н3П
Эксплуатационные параметры
Параметр |
Значение |
|
150 В |
|
1,8 Вт |
|
18 мА |
|
-2 В |
|
4-8 мА |
Экспериментальные данные.
Анодно-сеточные характеристики
Uа=120В |
|
|
|
|
|
|
|
|
|
Uc,В |
-7.2 |
-7 |
-6 |
-5 |
-4 |
-3 |
-2 |
-1 |
-0.4 |
Ic,мА |
0.01 |
0.02 |
0.07 |
0.24 |
0.7 |
1.85 |
4 |
8 |
12 |
|
|
|
|
|
|
|
|
|
|
Uа=80В |
|
|
|
|
|
|
|
|
|
Uc,В |
-4.2 |
-4 |
-3.5 |
-3 |
-2.5 |
-2 |
-1.5 |
-1 |
-0.4 |
Ic,мА |
0.01 |
0.04 |
0.12 |
0.24 |
0.44 |
0.82 |
1.7 |
2.7 |
4.8 |
|
|
|
|
|
|
|
|
|
|
Uа=40В |
|
|
|
|
|
|
|
|
|
Uc,В |
-2 |
-1.6 |
-1.2 |
-0.8 |
-0.4 |
|
|
|
|
Ic,мА |
0.01 |
0.02 |
0.08 |
0.22 |
0.55 |
|
|
|
|

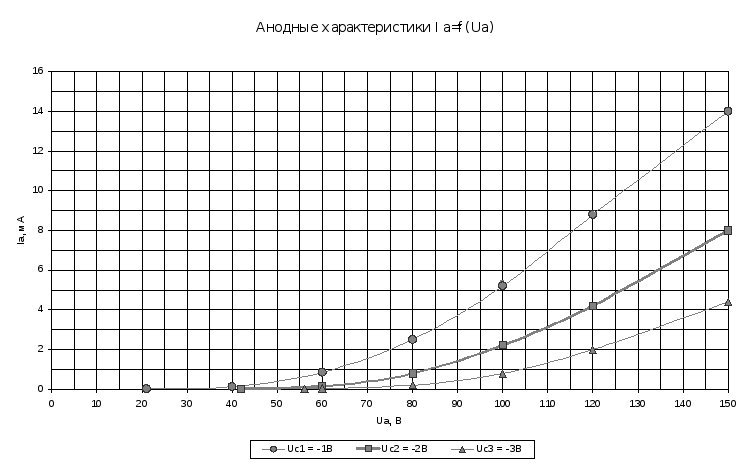

Анодные характеристики
Ua, B |
150 |
120 |
100 |
80 |
60 |
40 |
21 |
42 |
56 |
|
I, мА |
Uс1 = -1В |
14 |
8.8 |
5.2 |
2.5 |
0.84 |
0.12 |
0.01 |
|
|
Uс2 = -2В |
8 |
4.2 |
2.2 |
0.78 |
0.15 |
|
|
0.01 |
|
|
Uс3 = -3В |
4.4 |
2 |
0.8 |
0.2 |
0.02 |
|
|
|
0.01 |
Обработка результатов.
Проницаемасть D можно рассчитать по формуле D= - Uc запирания/ Ua ;
Uc,В |
-2 |
-4.2 |
-7.2 |
D, ед. |
0.05 |
0.0525 |
0.06 |
Крутизна катодно-сеточной
характеристики (коэффициент управления
катодным током) находится из отношения
Uа=80В |
|
|
|
|
|
|
|
|
Uc,В |
-4.2 |
-4 |
-3.5 |
-3 |
-2.5 |
-2 |
-1.5 |
-1 |
Sk, Ua=80В |
0.15 |
0.16 |
0.24 |
0.4 |
0.76 |
1.76 |
2 |
3.5 |
Внутреннее сопротивление ебаному катодному току :
Ua, B |
150 |
120 |
100 |
80 |
60 |
40 |
Rik =di/dUа ; U= -2В |
0.127 |
0.100 |
0.071 |
0.032 |
0.008 |
|
Первеанс:
Ua, B |
150 |
120 |
100 |
80 |
60 |
40 |
21 |
P, А/В^1.5 |
0.00762 |
0.00669 |
0.00520 |
0.00349 |
0.00181 |
0.00047 |
0.00010 |
