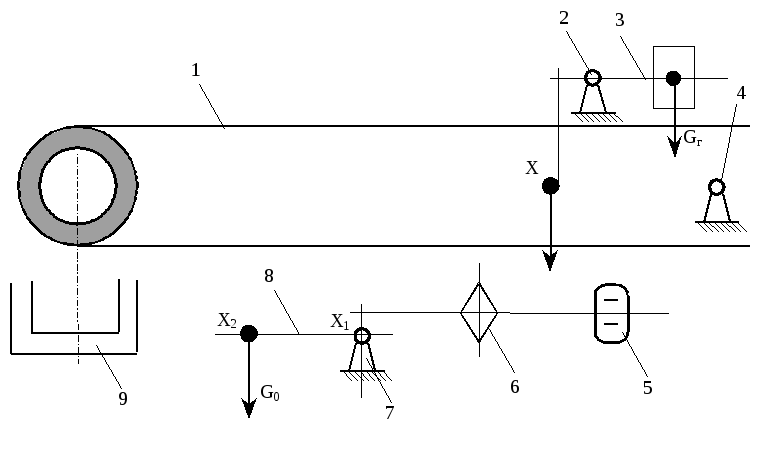

Принципиальная схема весового плотномера с электрическим силовым преобразователем.

1 – петлеобразная труба;

2 – ленточная опора;

3 – рычажный механизм для уравновешивания подвижной системы датчика;

4 – опора на подшипниках качения;

5 – индикатор рассогласования;

6 – опорная призма;

7 – опора;

8 – рычаг;

9 – гидравлический демпфер.

Рис.1.

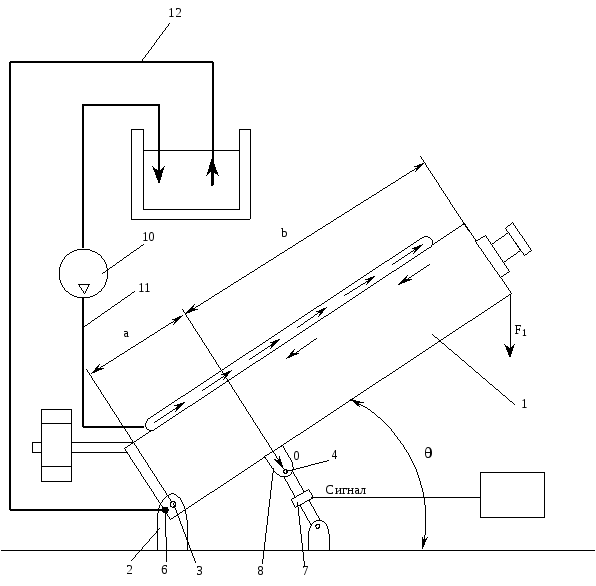

Весовой самоочищающийся плотномер (патент № 4476722)

1 – измерительная емкость;

2 – основание;

3,4 – подшипники;

5 – вход;

6 – выход;

7 – взвешивающее устройство;

8 – держатель;

9 – блок контроля и индикации;

10 – жидкостный насос;

12,11 – шланги;

F₁ – сила тяжести трубки;

F₂ – сила, действующая на взвешивающее устройство;

 - угол наклона емкости.

Рис. 2.

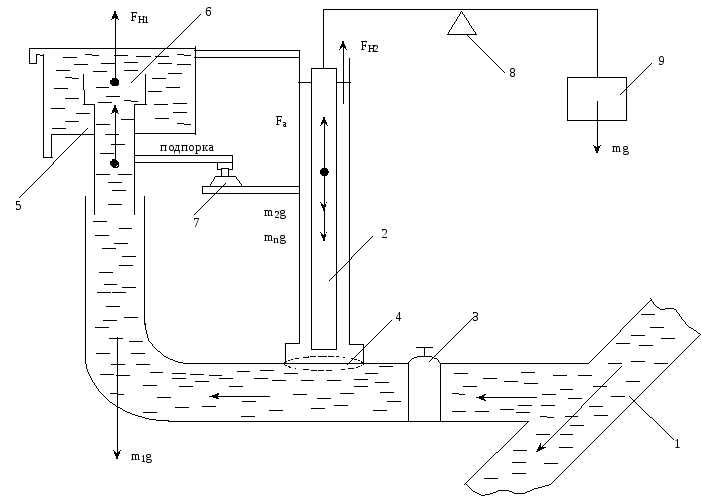

Устройство для измерения средней плотности раствора, текущего по нефтепроводу (патент 6921897).

1 – нефтепровод;

2 – поплавок;

3 – регулирующий вентиль;

4 – мембрана;

5 – бак;

6 – водосливное устройство;

7 – мотор;

8 – рычажная система;

9 – регулирующее устройство.

Рис.3.

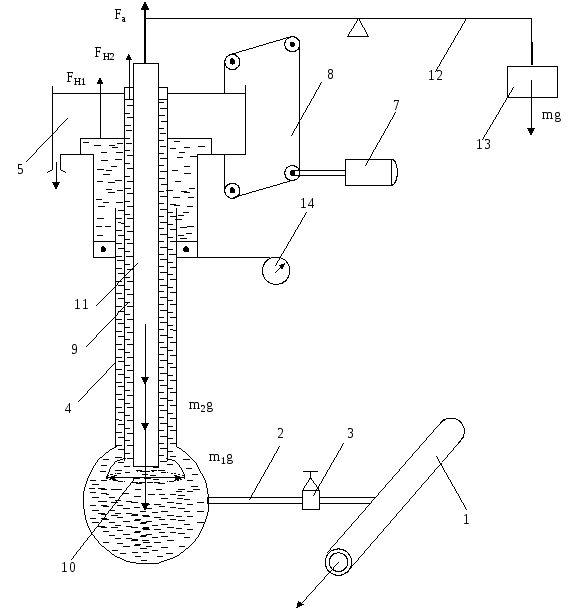

Устройство для измерения плотности жидкости циркулирующей в трубопроводе. Патент (6941029).

1 – часть маслопровода;

2 – воеденительная труба;

3 – регулировочный клапан;

4 – колонна исследуемой жидкости;

5 – сливной желоб;

6 – резервуар;

7 – мотор;

8 – передающая цепь;

9 – колонна с эталонной жидкостью;

10 – диафрагма;

11 – поплавок;

12 – рычаг;

13 – контрольный орган;

14 – измерительный прибор.

Рис. 4.

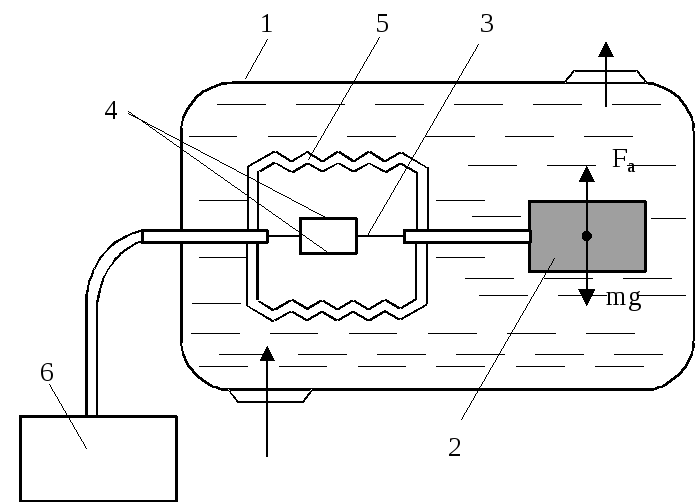

Прибор для измерения удельного веса жидкости с электрическим индикатором (патент DE 3500335 A1).

1 – измерительный сосуд;

2 – подъемное тело;

3 – пружина;

4 – тензометрические датчики;

5 – сильфоны;

6 – измерительный прибор.

Рис. 5.

Устройство для непрерывного измерения плотности жидкости. Патент 3385114.

1 – поплавок;

2 – электромагнитное приспособление для взвешивания.

Рис.6.

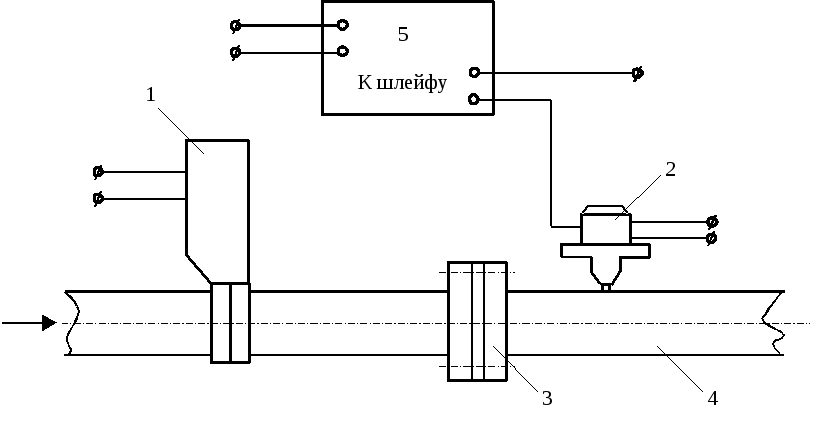

Способ определения удельного веса жидкости. А. с. 313139.

1 – электромагнитный клапан;

2 – датчик давления;

3 – местное гидравлическое сопротивление;

4 – трубопровод;

5 – осциллограф.

Рис.7.

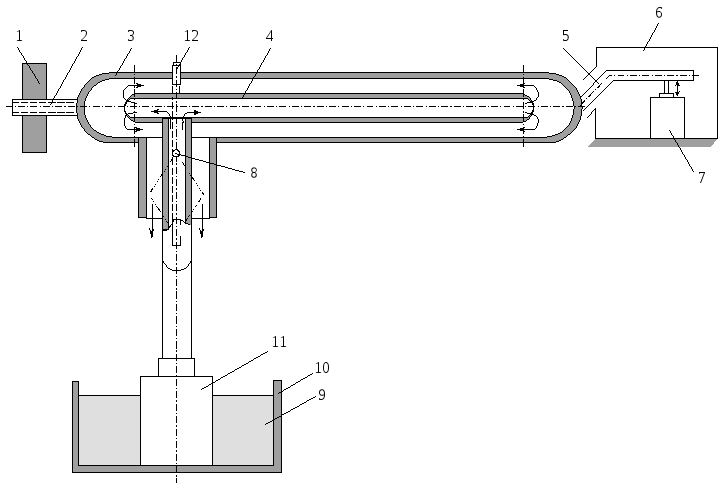

Устройство для измерения плотности жидкости. А.с. 371477.

1 – уравновешивающийся груз;

2 – винт;

3 – подвижная наружная труба;

4 – неподвижная внутренняя труба;

5 – рычаг;

6 – брызгозащитный шкаф;

7 – электронные весы;

8 – опора качения;

9 – желоб;

10 – контролируемая жидкость;

11 – погружной электронасос;

12 – контрольная трубка.

Рис. 8.

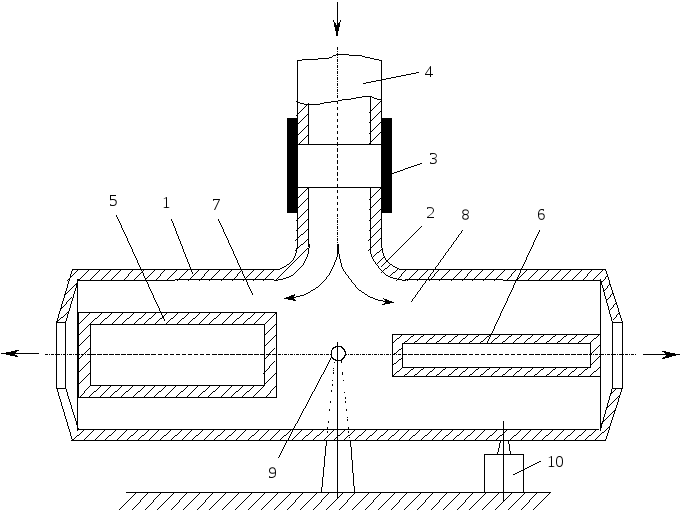

Плотномер жидкости. А.с. 1075117А.

1 – отрезок трубы;

2 – подводящий патрубок;

3 – упругая втулка;

4 – участок трубопровода;

5, 6 – внутренние патрубки;

7, 8 – кольцевые зазоры;

9 – шарнирная опора;

10 – преобразователь.

Рис.9.

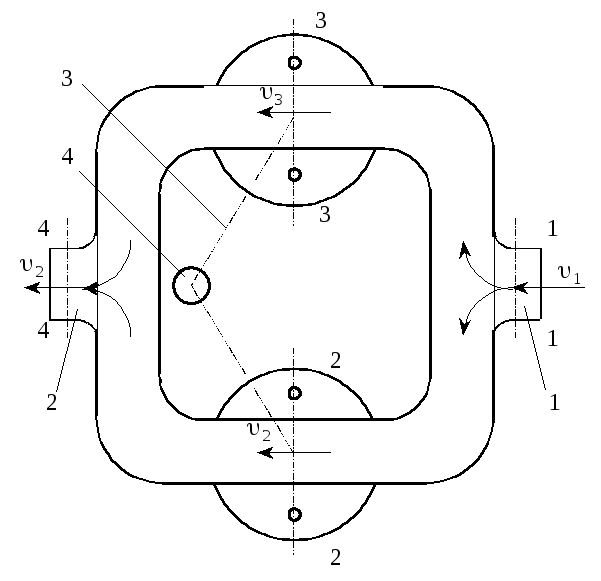

Плотномер для измерения плотности общим способом (патент № 2033548).

1 – вход;

2 – выход;

3 – датчики давления;

4 – компаратор;

₁, ₂, ₃ – скорость движения в сечениях 1 – 1, 2 – 2, 3 – 3 соответственно, .

Рис. 10.

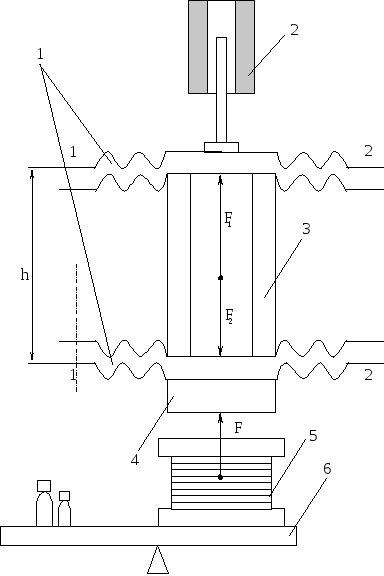

Плотномер для измерения плотности с использованием магнитного отталкивания (патент 3503267).

1 – две идентичные мембраны;

2 – трансформатор;

3 – стойки;

4 – магнит;

5 – катушка индуктивности;

6 – весы;

F – сила магнитного отталкивания, Н;

F₁ – сила давления на верхнюю мембрану, Н;

F₂ - сила давления на нижнюю мембрану, Н.

Рис. 11.

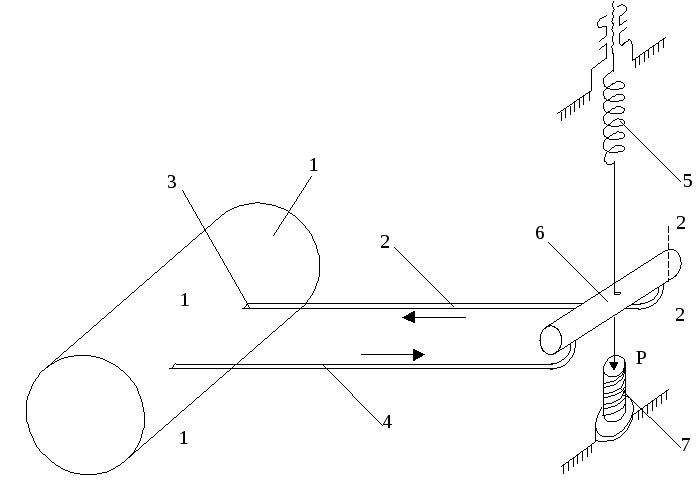

Прибор беспрерывного измерения удельного веса струящихся сред(патент 938448).

1 – трубопровод;

2,4 – гибкие трубки;

3 – слив в главную трубу;

5 – пружина;

6 – измерительная емкость;

7 – угольный стрежень;

Р – давление, оказываемое на угольный стержень, Па.

Рис.12.

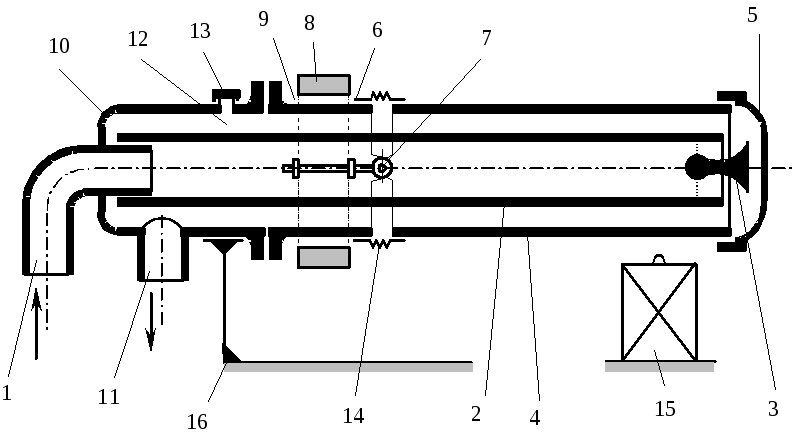

Устройство для измерения плотности жидкости .Патент 3370471.

1 – трубка;

2 – внутренняя трубка;

3 – выпрямитель потока;

4 – внешняя трубка;

5 – колпачок;

6 – рычаги;

7 – сцепление;

8 – противовес;

9 – внешняя зафиксированная труба;

10 – неподвижный элемент;

11 – выпускная трубка;

12 – регулировочный винт;

13 – уплотнительные колпачки;

14 – центрирующее приспособление;

15 – взвешивающее устройство;

16 – опора.

Рис. 13.

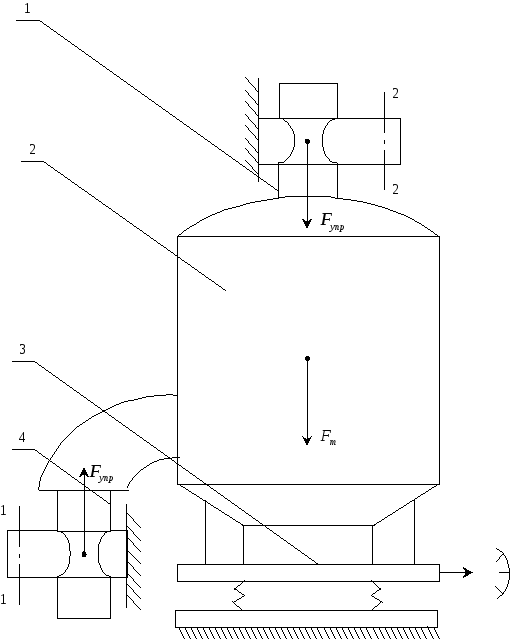

Плотномер, А.с. 981872

1,4 – сильфоны,

2 – измерительная ёмкость,

3 – пружинные весы

- силы упругости, действующие в сильфонах, Н;

- сила тяжести жидкости в измерительной ёмкости, Н.

Рис. 14

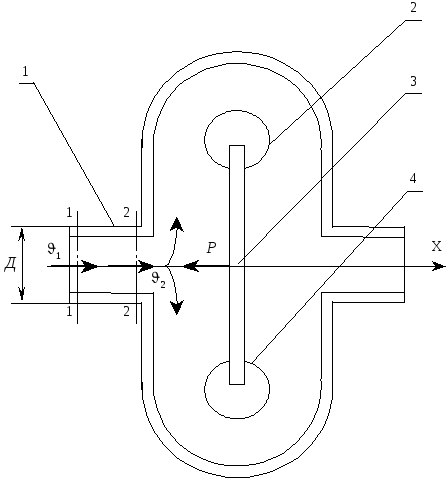

Плотномер для неньютоновских структурных жидкостей.

А.с.№ 800818.

1 – входной патрубок;

2,4 – датчики давления;

3 – мембрана датчиков;

- скорость жидкости в сечениях 1 – 1, 2 – 2, м/с;

P - сила реакции поверхности мембраны, Н.

Рис. 15.

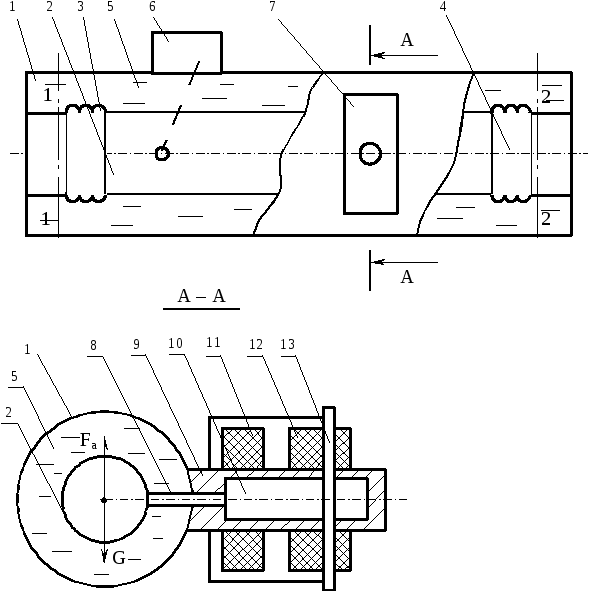

Весовой плотномер.

А.с. 397812.

1 – цилиндрический корпус;

2 – чувствительный элемент;

3,4 - сильфоны;

5 – эталонная жидкость;

6 – весовая система;

7 – индуктивный нуль – орган;

8 – перемычка;

10 – сердечник;

9 – цилиндр;

11 – обмотка возбуждения;

12 – измерительная обмотка;

13 – сердечники.

- архимедова сила, действующая на чувствительный элемент;

- сила тяжести чувствительного элемента с жидкостью.

Рис. 16.

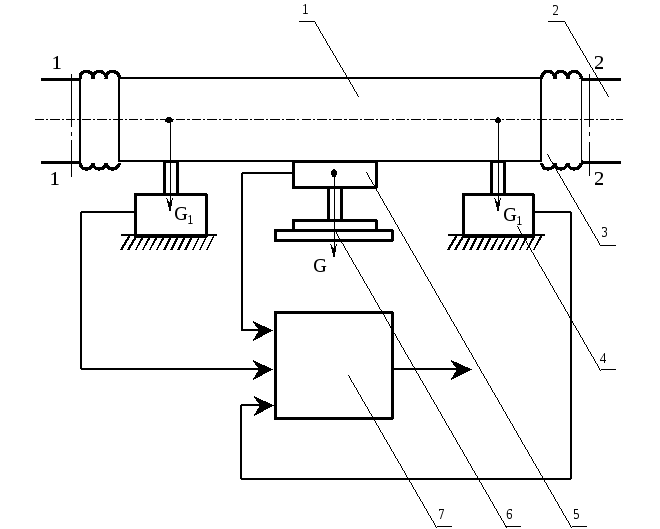

Датчик плотности.

А.с.№ 1245941.

1 – чувствительный элемент;

2 – трубопровод;

3 – сильфоны;

4 – основные тензодатчики;

5 – дополнительный тензодатчик;

6 – эталонный груз;

7 – блок сравнения

- сила, действующая на основные тензодатчики, Н

- сила, действующая на дополнительный тензодатчик.

Рис. 17.
