ДАТЧИК ОБРАТНОЙ СВЯЗИ ГИДРОЭЛЕКТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПЛОТНОСТИ

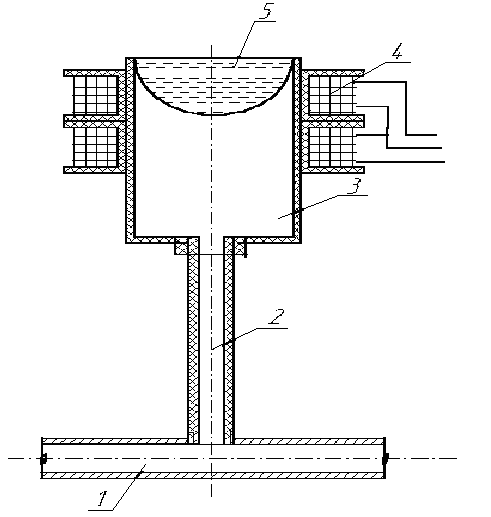

КОНСТРУКЦИЯ ГЭПП

1 – трубопровод 3 – проточная часть ГЭПП

2 – капилляр 4 – катушки индуктивного датчика

5 – магнитожидкостный сенсор

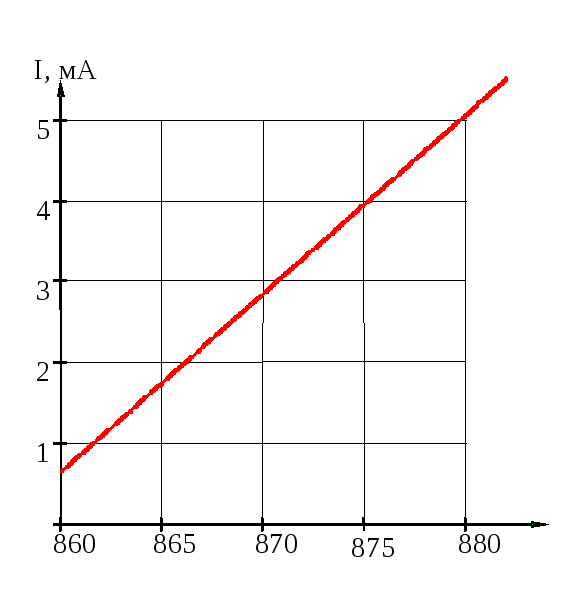

СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА ГЭПП:

I= -190+0,222∙ρ

ρ, кг/м³

Передаточная функция ГЭПП:
